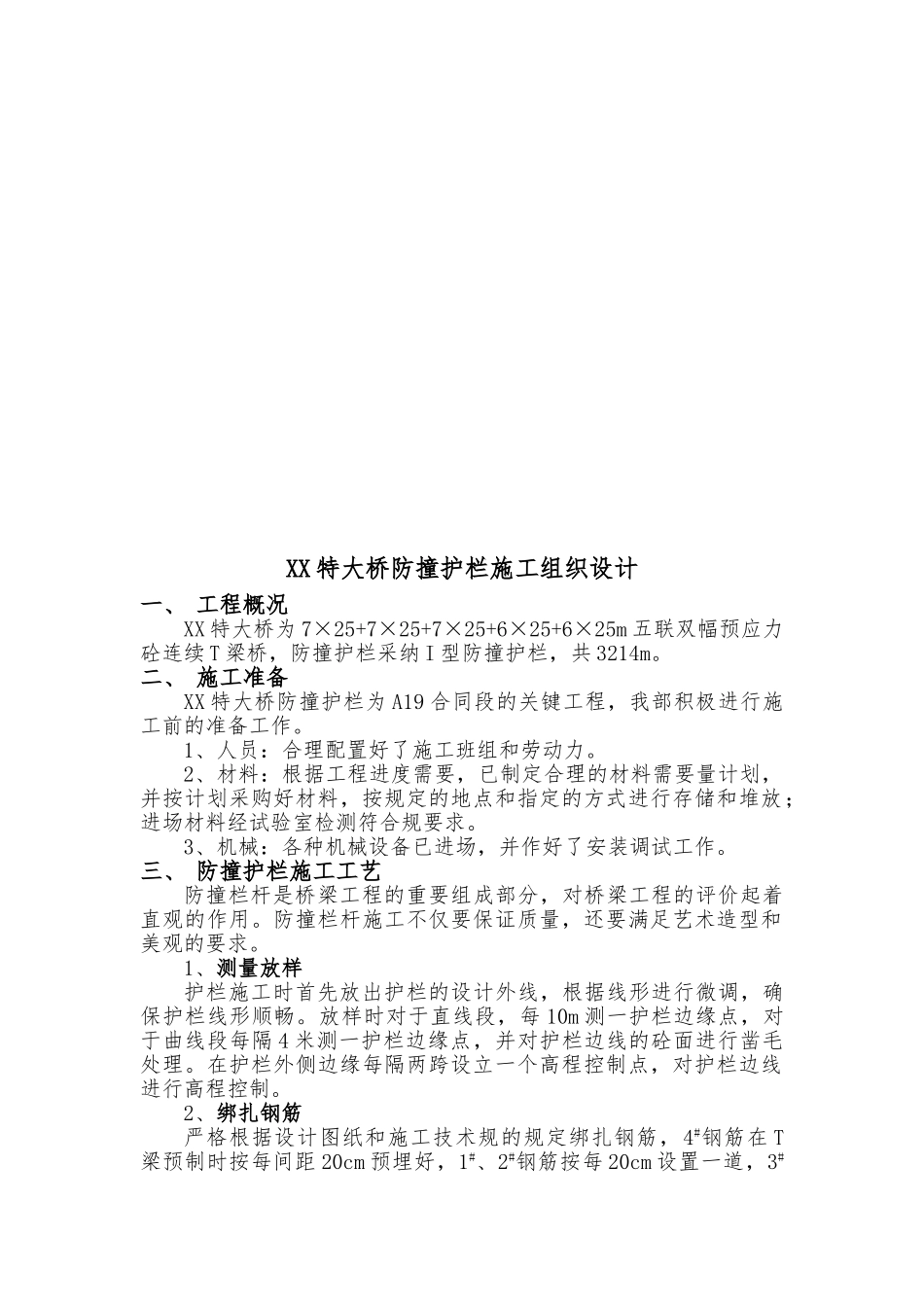

XX 特大桥防撞护栏施工组织设计一、 工程概况XX 特大桥为 7×25+7×25+7×25+6×25+6×25m 五联双幅预应力砼连续 T 梁桥，防撞护栏采纳 I 型防撞护栏，共 3214m
二、 施工准备XX 特大桥防撞护栏为 A19 合同段的关键工程，我部积极进行施工前的准备工作
1、人员：合理配置好了施工班组和劳动力
2、材料：根据工程进度需要，已制定合理的材料需要量计划，并按计划采购好材料，按规定的地点和指定的方式进行存储和堆放；进场材料经试验室检测符合规要求
3、机械：各种机械设备已进场，并作好了安装调试工作
三、 防撞护栏施工工艺防撞栏杆是桥梁工程的重要组成部分，对桥梁工程的评价起着直观的作用
防撞栏杆施工不仅要保证质量，还要满足艺术造型和美观的要求
1、测量放样护栏施工时首先放出护栏的设计外线，根据线形进行微调，确保护栏线形顺畅
放样时对于直线段，每 10m 测一护栏边缘点，对于曲线段每隔 4 米测一护栏边缘点，并对护栏边线的砼面进行凿毛处理
在护栏外侧边缘每隔两跨设立一个高程控制点，对护栏边线进行高程控制
2、绑扎钢筋严格根据设计图纸和施工技术规的规定绑扎钢筋，4#钢筋在 T梁预制时按每间距 20cm 预埋好，1#、2#钢筋按每 20cm 设置一道，3#钢筋按每横断面 26 根设置
防撞栏杆钢筋使用等面积钢筋搭接用单面焊接或绑扎，焊接长度不小于 10d，所有焊接部位确保无咬焊、漏焊
预埋钢筋位置不准时，应予调整
钢筋的表面必须洁净，清除表面油渍、漆皮、鳞锈等，并且钢筋必须平直，无局部弯折
预埋通信管线、紧急、监控设备等构件
根据设计防撞栏杆在墩顶位置设 1cm 断缝，断缝处两侧防撞栏在 5cm 围必须设置一道 N1、N2 钢筋，并用泡沫材料断开
3、模板安装钢筋安装好后，用[8 槽钢做垫层模板，先在护栏底层处浇一层8cm 左右厚的护栏同标号砼，并保证线形顺直
