某电气设备公司直流屏检验大纲

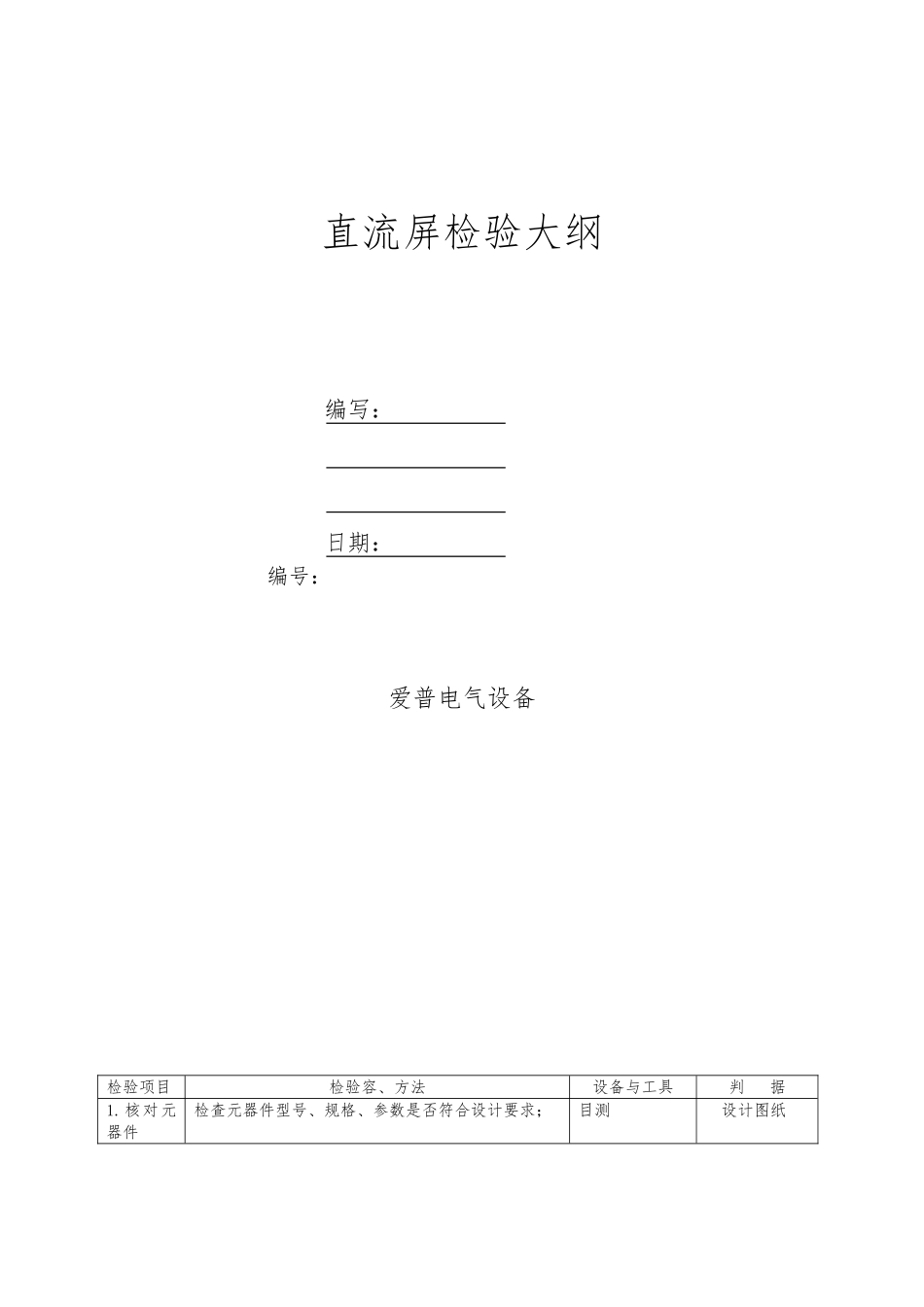

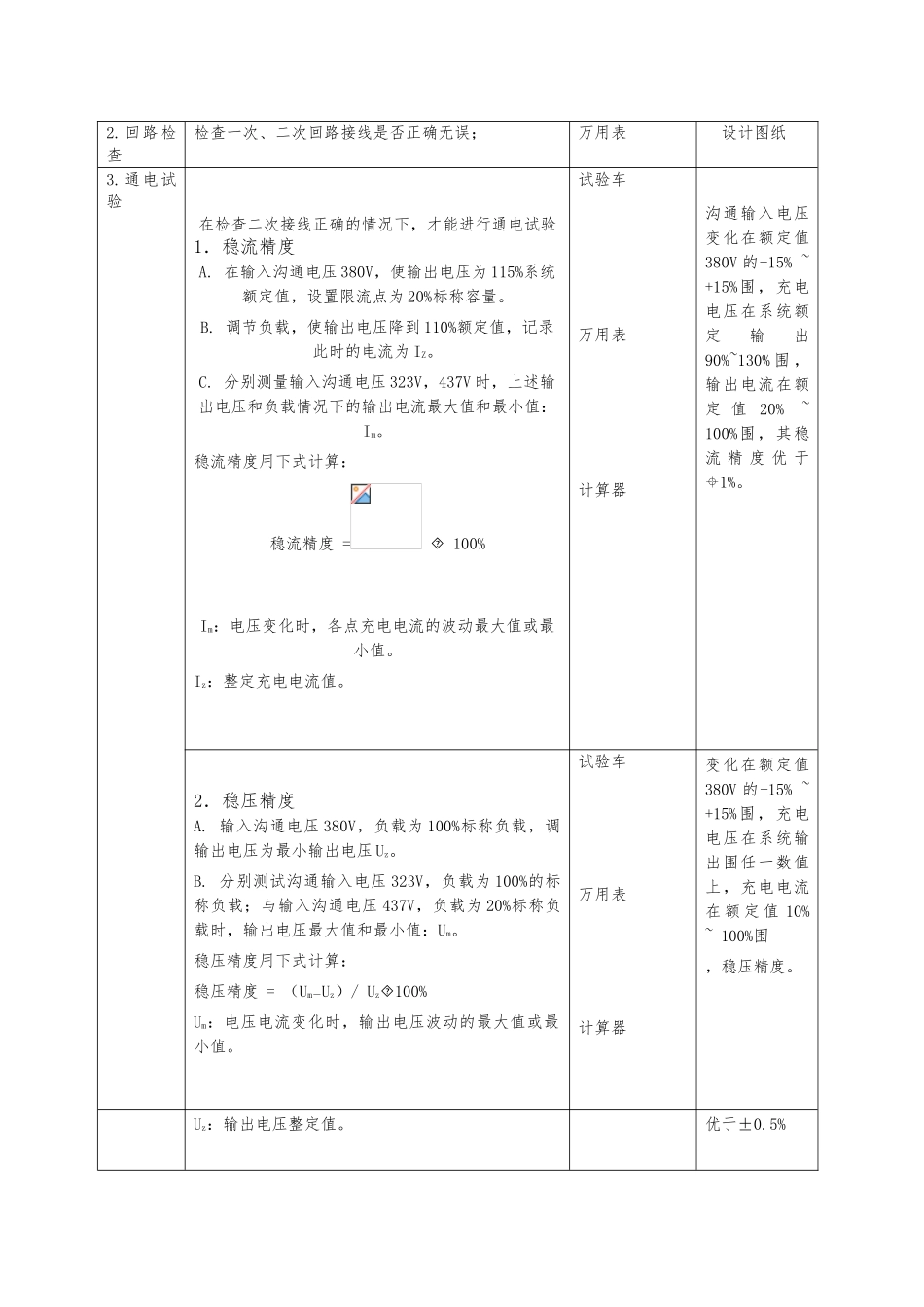

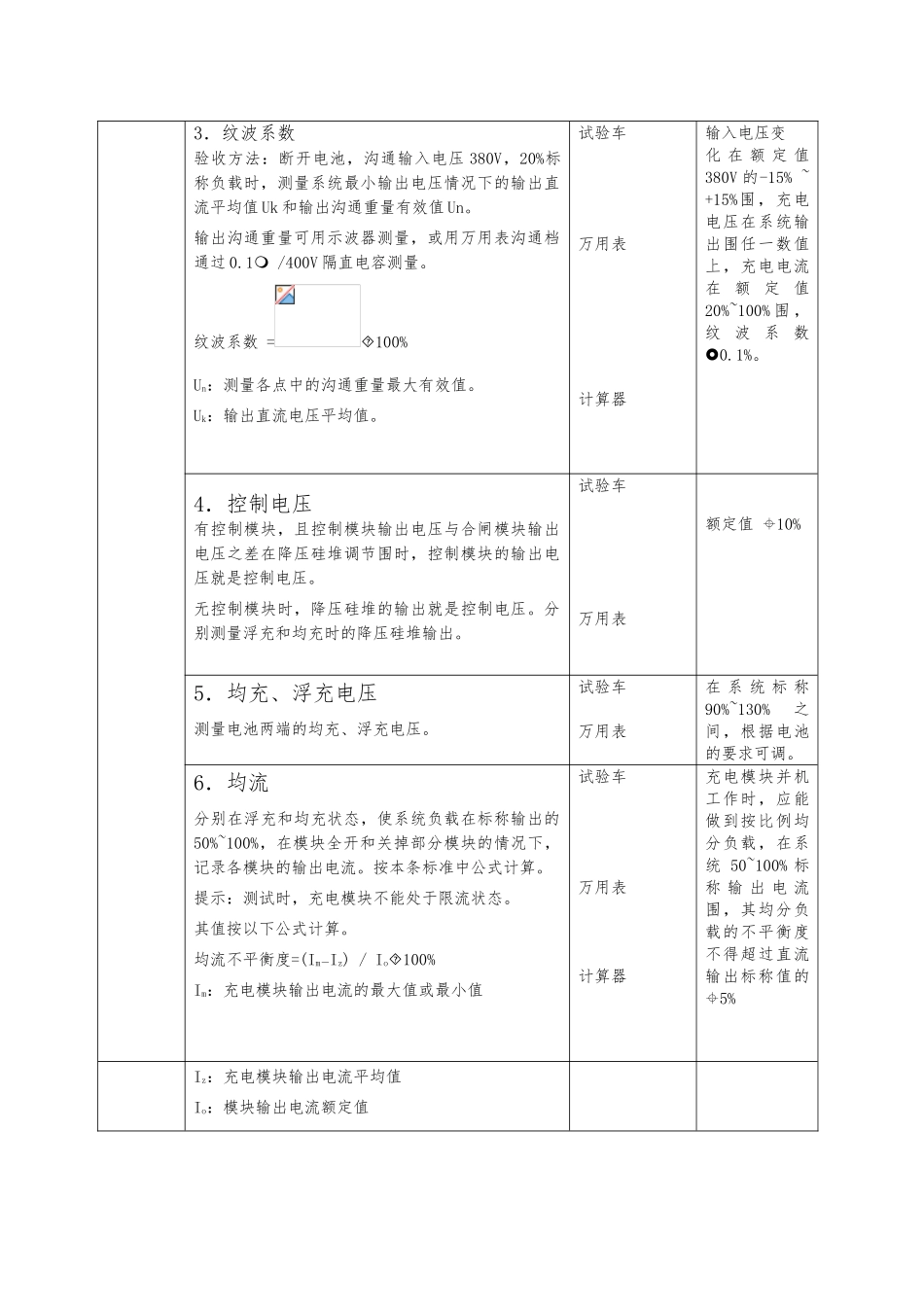

直流屏检验大纲编写：日期：编号：爱普电气设备检验项目检验容、方法设备与工具判 据1.核对元器件检查元器件型号、规格、参数是否符合设计要求；目测设计图纸2.回路检查检查一次、二次回路接线是否正确无误；万用表设计图纸3.通电试验在检查二次接线正确的情况下，才能进行通电试验1．稳流精度A. 在输入沟通电压 380V，使输出电压为 115%系统额定值，设置限流点为 20%标称容量。B. 调节负载，使输出电压降到 110%额定值，记录此时的电流为 IZ。C. 分别测量输入沟通电压 323V，437V 时，上述输 出电压和负载情况下的输出电流最大值和最小值：Im。稳流精度用下式计算：稳流精度 = 100%Im：电压变化时，各点充电电流的波动最大值或最小值。Iz：整定充电电流值。试验车万用表计算器沟通输入电压变化在额定值380V 的-15% ~ +15%围，充电电压在系统额定输出90%~130% 围 ，输出电流在额定 值 20% ~ 100%围，其稳流 精 度 优 于1%。2．稳压精度A. 输入沟通电压 380V，负载为 100%标称负载，调输出电压为最小输出电压 Uz。B. 分别测试沟通输入电压 323V，负载为 100%的标称负载；与输入沟通电压 437V，负载为 20%标称负载时，输出电压最大值和最小值：Um。稳压精度用下式计算：稳压精度 = （Um－Uz）/ Uz100%Um：电压电流变化时，输出电压波动的最大值或最小值。试验车万用表计算器变化在额定值380V 的-15% ~ +15%围，充电电压在系统输出围任一数值上，充电电流在 额 定 值 10% ~ 100%围，稳压精度。Uz：输出电压整定值。优于±0.5%3．纹波系数验收方法：断开电池，沟通输入电压 380V，20%标称负载时，测量系统最小输出电压情况下的输出直流平均值 Uk 和输出沟通重量有效值 Un。输出沟通重量可用示波器测量，或用万用表沟通档通过 0.1 /400V隔直电容测量。纹波系数 =100%Un：测量各点中的沟通重量最大有效值。Uk：输出直流电压平均值。试验车万用表计算器输入电压变化 在 额 定 值380V 的-15% ~ +15%围，充电电压在系统输出围任一数值上，充电电流在额定值20%~100% 围 ，纹波系数0.1%。4．控制电压有控制模块，且控制模块输出电压与合闸模块输出电压之差在降压硅堆调节围时，控制模块的输出电压就是控制电压。无控制模块时，降压硅堆的输出就是控制电压。分别测量浮充和均充时的降压硅堆输出。试验车万用表额定值 10%5．均充、浮充电压测量电池两端的均充、浮充电压。试验...
