某纺织厂供配电系统设计VIP专享

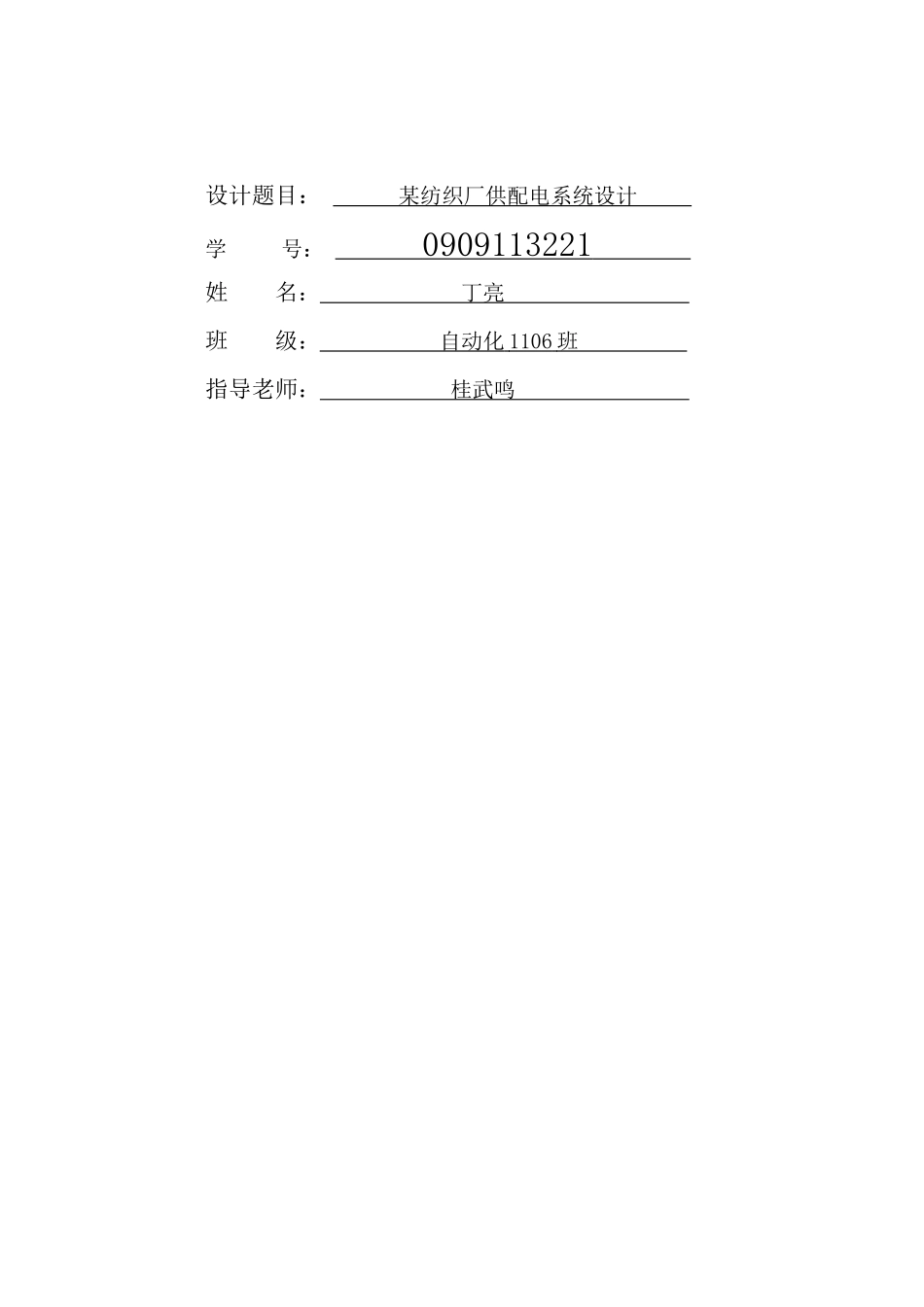

CENTRAL SOUTH UNIVERSITY设计题目： 某纺织厂供配电系统设计 学 号： 0909113221 姓 名： 丁亮 班 级： 自动化 1106 班 指导老师： 桂武鸣 目录第一章 原始资料………………………………………..3第二章 接入系统设计…………………………......…....4第三章 车间供电系统设计…………………………….16第四章 工厂总降压变的选择……………………….....26第五章 所用变的选择…………………………….........27第六章 主接线设计…………………………………….28第七章 短路电流计算…………………………….....…30第八章 电气设备选择……………………………….....35第九章 继电保护装置……………………………….....41 结束语………………………………………….…..........42 参考文献………………………………………………..43题目 2 某纺织厂供配电系统设计一.原始资料1.工厂负荷数据：工厂多数车间为 2 班制，年最大负荷利用小时数 4600 小时。工厂负荷统计资料见表 1。设计需要考虑工厂 5 年进展规划负荷（工厂负荷年增长率按 2%）。表 1：化纤厂负荷情况表序号车间及设备安装容量(kW)需要系数Kdtg ϕ1纺练车间纺丝机2000.800.78筒绞机300.750.75烘干机850.751.02脱水机120.600.80通风机1800.700.75淋洗机60.750.78变频机8400.800.70传送机400.800.702原液车间照明10400.750.703酸站照明2600.650.704锅炉房照明3200.750.755排毒车间照明1600.700.606其他车间照明2400.700.752.供电电源请况：按与供电局协议，本厂可由 16 公里处的城北变电所（110/38.5/11kV），90MVA 变压器供电，供电电压可任选。另外，与本厂相距5 公里处的其他工厂可以引入 10kV 电缆做备用电源，但容量只能满足本厂负荷的 20%（重要负荷），平常不准投入，只在本厂主要电源故障或检修时投入。3.电源的短路容量（城北变电所）：35kV 母线的出线断路器断流容量为400MVA；10kV 母线的出线断路器断流容量为 350MVA。4.电费制度：按两部制电费计算。变压安装容量每 1kVA 为 18 元/月，电费为 0.5 元/ kW·h。5.气象资料：本厂地区最高温度为 38 度，最热月平均最高气温为 30 度。6.地质水文资料：本厂地区海拔 60m，底层以砂粘土为主，地下水位为 2 m。二．设计内容1．总降压变电站设计（1）负荷计算（2）主结线设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案，根据改方...
