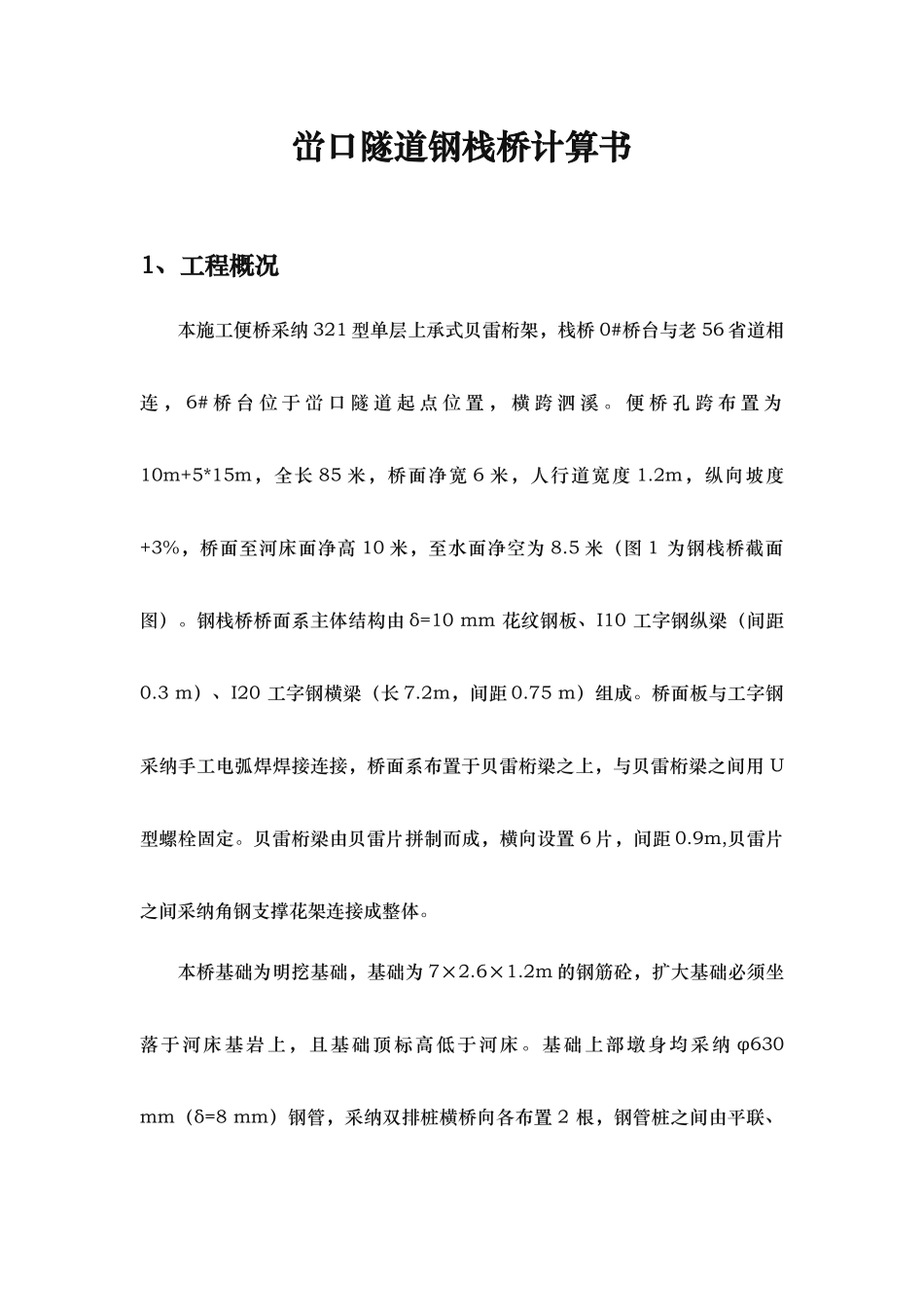

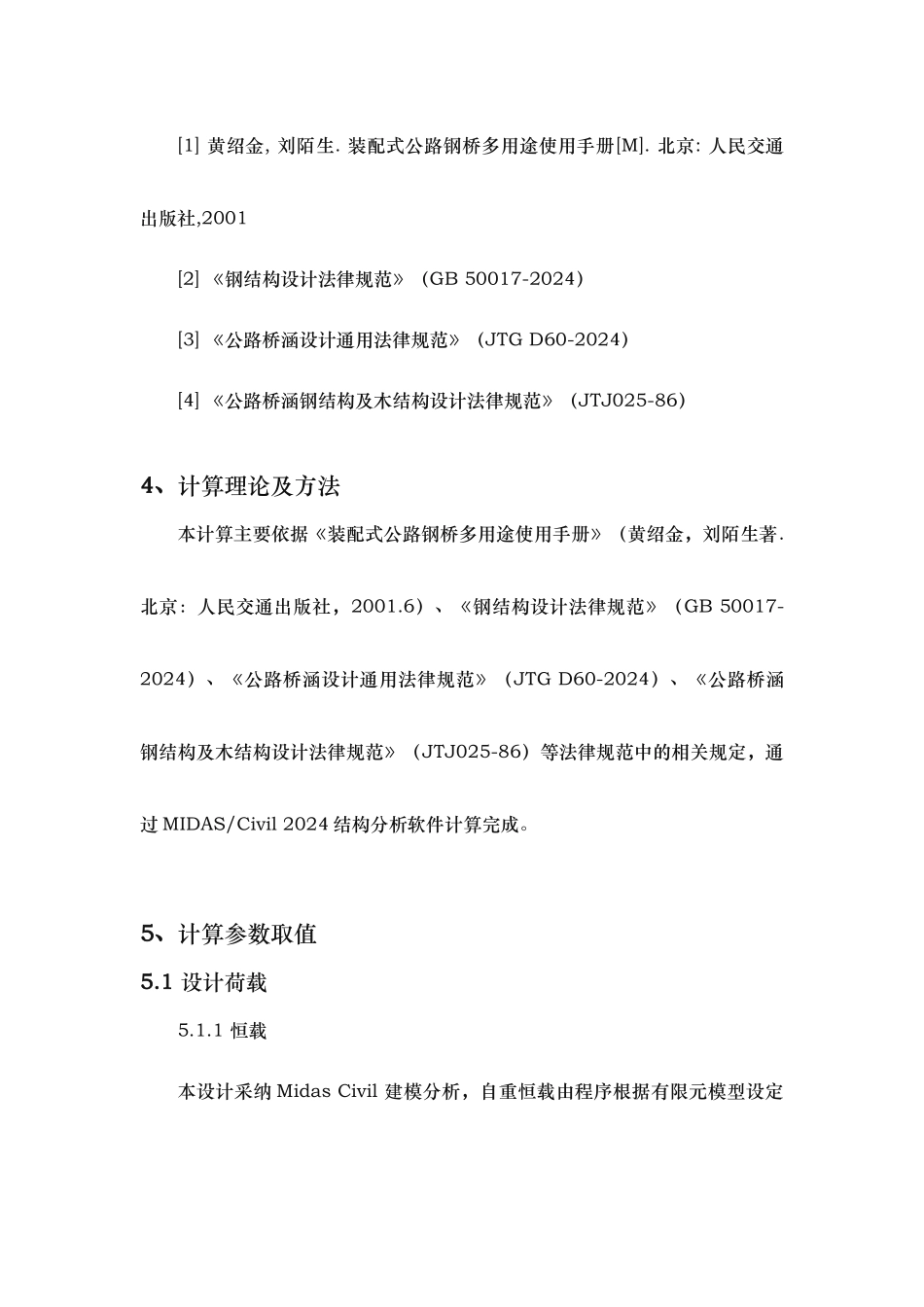

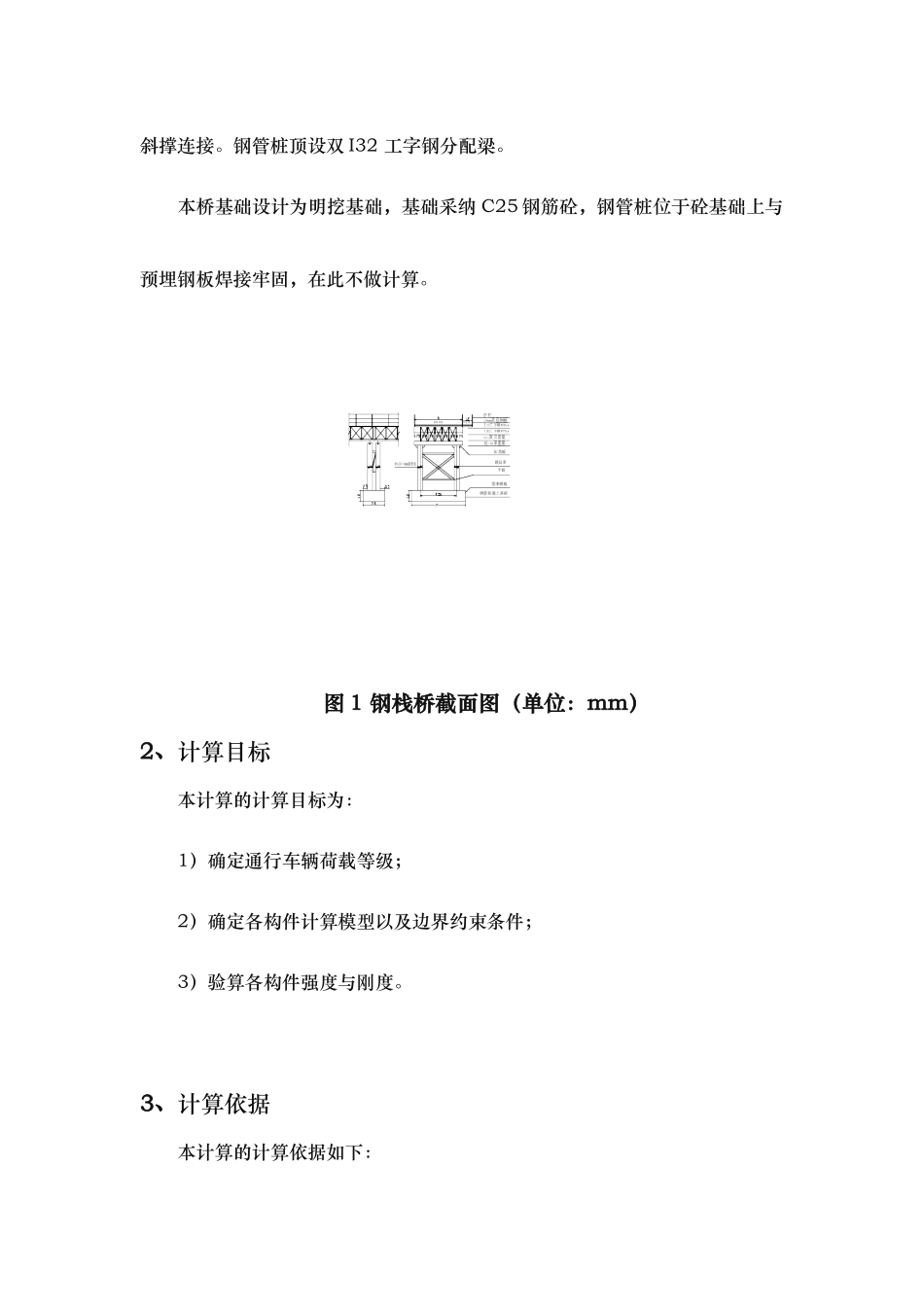

峃口隧道钢栈桥计算书1、工程概况本施工便桥采纳 321 型单层上承式贝雷桁架，栈桥 0#桥台与老 56 省道相连 ， 6# 桥 台 位 于 峃 口 隧 道 起 点 位 置 ， 横 跨 泗 溪 。 便 桥 孔 跨 布 置 为10m+5*15m，全长 85 米，桥面净宽 6 米，人行道宽度 1.2m，纵向坡度+3%，桥面至河床面净高 10 米，至水面净空为 8.5 米（图 1 为钢栈桥截面图）。钢栈桥桥面系主体结构由 δ=10 mm 花纹钢板、I10 工字钢纵梁（间距0.3 m）、I20 工字钢横梁（长 7.2m，间距 0.75 m）组成。桥面板与工字钢采纳手工电弧焊焊接连接，桥面系布置于贝雷桁梁之上，与贝雷桁梁之间用 U 型螺栓固定。贝雷桁梁由贝雷片拼制而成，横向设置 6 片，间距 0.9m,贝雷片之间采纳角钢支撑花架连接成整体。本桥基础为明挖基础，基础为 7×2.6×1.2m 的钢筋砼，扩大基础必须坐落于河床基岩上，且基础顶标高低于河床。基础上部墩身均采纳 φ630 mm（δ=8 mm）钢管，采纳双排桩横桥向各布置 2 根，钢管桩之间由平联、斜撑连接。钢管桩顶设双 I32 工字钢分配梁。本桥基础设计为明挖基础，基础采纳 C25 钢筋砼，钢管桩位于砼基础上与预埋钢板焊接牢固，在此不做计算。 图 1 钢栈桥截面图（单位：mm）2、计算目标本计算的计算目标为：1）确定通行车辆荷载等级；2）确定各构件计算模型以及边界约束条件；3）验算各构件强度与刚度。3、计算依据本计算的计算依据如下：[1] 黄绍金, 刘陌生. 装配式公路钢桥多用途使用手册[M]. 北京: 人民交通出版社,2001[2] 《钢结构设计法律规范》（GB 50017-2024）[3] 《公路桥涵设计通用法律规范》（JTG D60-2024）[4] 《公路桥涵钢结构及木结构设计法律规范》（JTJ025-86）4、计算理论及方法本计算主要依据《装配式公路钢桥多用途使用手册》（黄绍金，刘陌生著.北京：人民交通出版社，2001.6）、《钢结构设计法律规范》（GB 50017-2024）、《公路桥涵设计通用法律规范》（JTG D60-2024）、《公路桥涵钢结构及木结构设计法律规范》（JTJ025-86）等法律规范中的相关规定，通过 MIDAS/Civil 2024 结构分析软件计算完成。5、计算参数取值5.1 设计荷载5.1.1 恒载本设计采纳 Midas Civil 建模分析，自重恒载由程序根据有限元模型设定的截面和尺寸自行计算施加。5.1.2 活载根据《公路桥涵设计通用法律规范 JTG D60-2024》，汽车荷载按公路-Ⅰ 级荷载计算，公路-Ⅰ 荷载...
