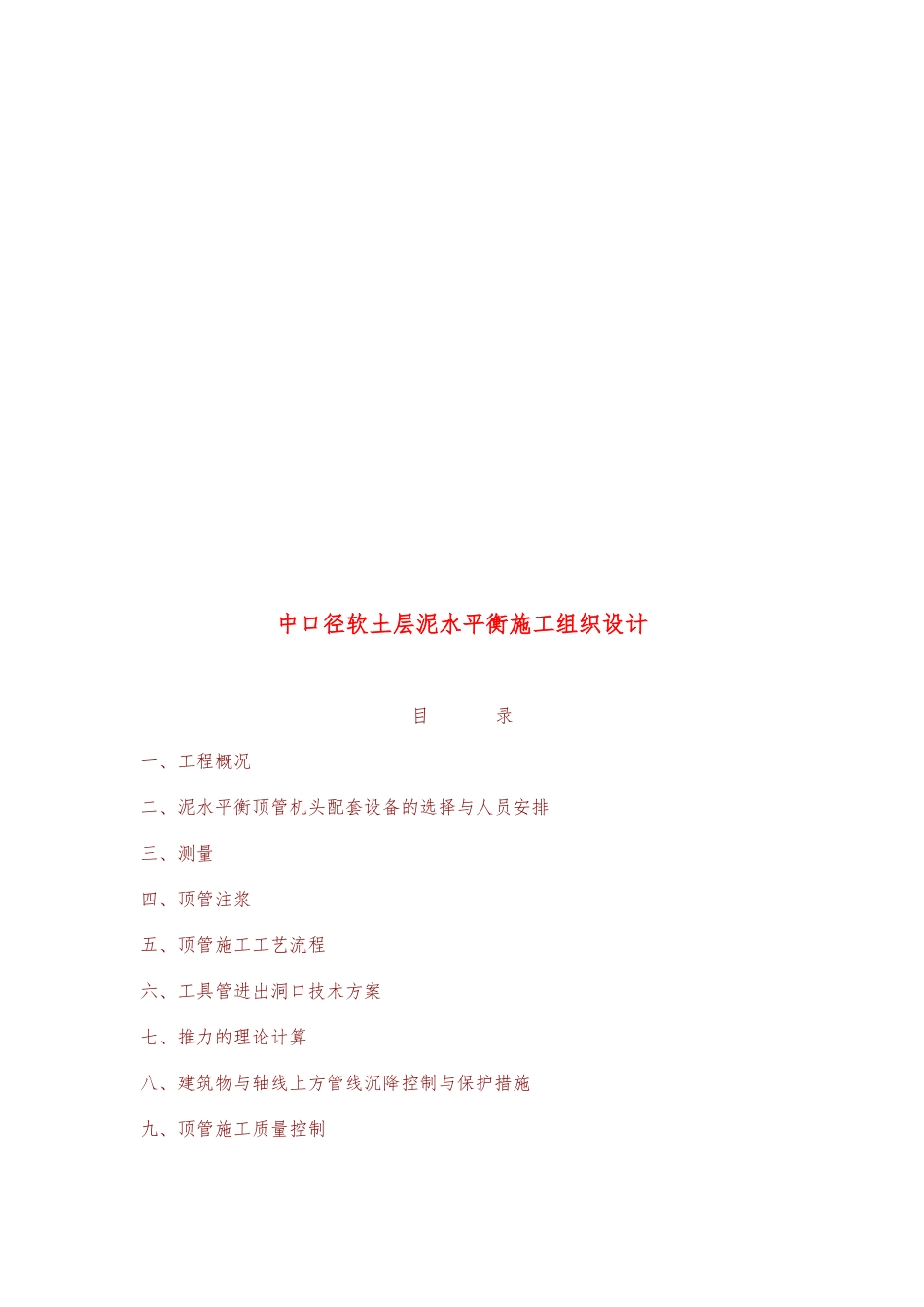

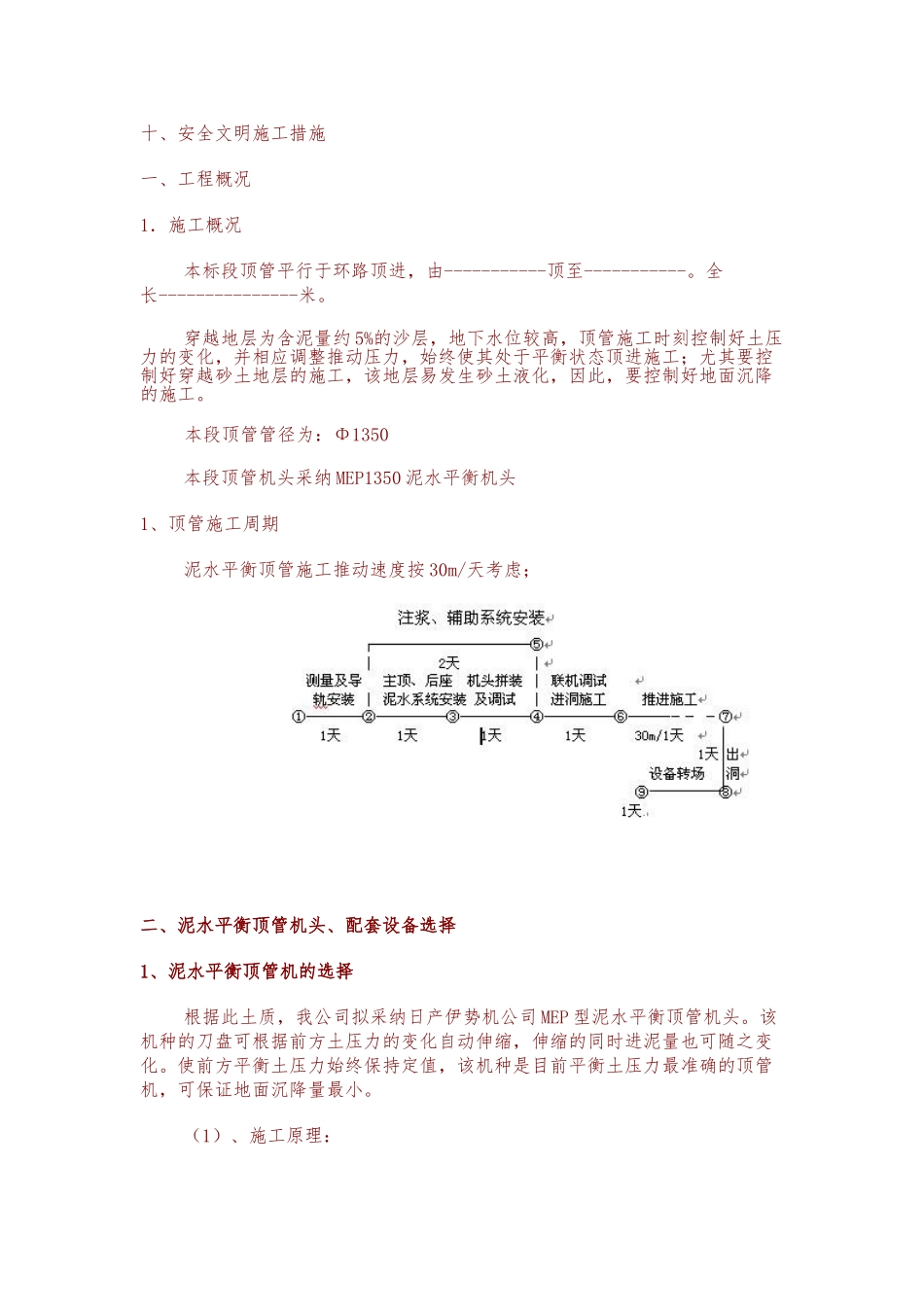

中口径软土层泥水平衡施工组织设计目 录一、工程概况二、泥水平衡顶管机头配套设备的选择与人员安排三、测量四、顶管注浆五、顶管施工工艺流程六、工具管进出洞口技术方案七、推力的理论计算八、建筑物与轴线上方管线沉降控制与保护措施九、顶管施工质量控制十、安全文明施工措施 一、工程概况1.施工概况本标段顶管平行于环路顶进,由-----------顶至-----------。全长---------------米。穿越地层为含泥量约 5%的沙层,地下水位较高,顶管施工时刻控制好土压力的变化,并相应调整推动压力,始终使其处于平衡状态顶进施工;尤其要控制好穿越砂土地层的施工,该地层易发生砂土液化,因此,要控制好地面沉降的施工。本段顶管管径为:Φ1350本段顶管机头采纳 MEP1350 泥水平衡机头1、顶管施工周期泥水平衡顶管施工推动速度按 30m/天考虑; 二、泥水平衡顶管机头、配套设备选择1、泥水平衡顶管机的选择根据此土质,我公司拟采纳日产伊势机公司 MEP 型泥水平衡顶管机头。该机种的刀盘可根据前方土压力的变化自动伸缩,伸缩的同时进泥量也可随之变化。使前方平衡土压力始终保持定值,该机种是目前平衡土压力最准确的顶管机,可保证地面沉降量最小。(1)、施工原理:当掘进机正常工作时,进排泥阀均打开,而机旁通阀则关闭。泥水从进泥管经过进排泥阀门而进入掘进机的泥水仓里。而泥水仓里的泥水则通过由排泥管道排出,只要调节好进、排泥水的流量,就可以使掘进机的泥水仓中建立一定的压力。(2)、特点A、 泥水平衡顶管机的特点是具有双重平衡功能,即其全断面的大刀盘能自动平衡顶进正面土体的土压力,同时,通过对泥水室进行泥水加压,又能平衡地下水压力。B、 此外,本机还装有主顶速度检测仪、倾斜仪等可对顶进速度、机头旋转、水平倾角自动进行测量。C、 机头刀盘后部装有液压检测土压力的感应装置,随时监测正面土压力,当土压力变小时可提高顶速。土压力变大时则降低顶速,使土压力始终保持定值。平衡正面的土压力,从而达到避开前方土体塌陷而造成地面沉降。D、 机头顶进时在刀盘与前方土体之间可形成一层泥膜,可达到稳定前方土体的效果可使顶进面始终处于平衡的最佳状态,有效地控制地表沉降于 20mm 以。(3)、与其他型式顶管方法相比泥水式顶管具有以下优点:a. 适用的地质围较广,如遇到地下水位较高以与地质变化围大的土质条件,它都能适用。b. 可保持挖掘面的相对稳定,对周围土层的影响较小,施工后地面沉降微小。c....
