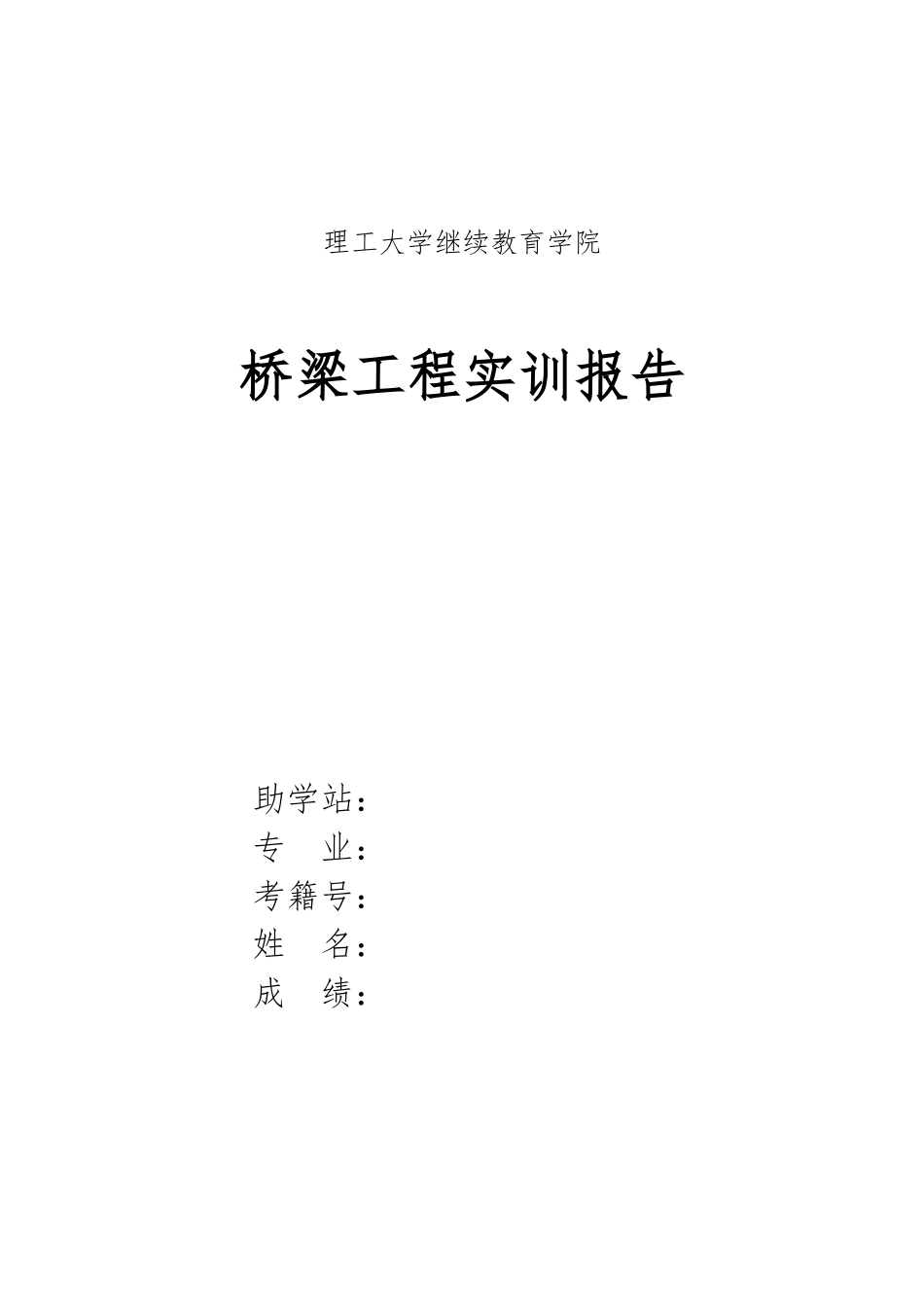

理工大学继续教育学院桥梁工程实训报告助学站：专 业：考籍号：姓 名：成 绩：2024 年 4 月 桥梁工程课程实训任务书一、实训目的通过本实训要求学生掌握钢筋混凝土梁桥上部结构纵、横断面实训和细部尺寸的拟定；掌握恒载和活载的力计算特点；与其作用的组合计算。熟悉桥梁实训规与标准图的应用，深化理解梁式桥实训理论，掌握基本的实训方法和步骤。二、课程实训的题目钢筋砼简支梁桥上部结构实训、计算三、实训容公路等级：一级公路实训荷载：公路—I级,人群 3.0KN/m2，栏杆与人行道的重量按 4.5 KN/m 计；桥面净空：4 车道（6 车道）+2×1.0m 人行道；实训时速：60 千米/小时地质水文情况：河床地面线为（从左到右）： 0/0，－1/5，－1.5/12 ， － 2.5/17 ， － 3/22 ， -3.5/28 ， － 4/35 ， － 4.5/45 ， -2.8/55，－1.25/70，－1/85，0 /100，（分子为高程，分母为离第一点的距离，单位为米）；地质假定为花岗岩；实训洪水位-2.6m，非通航河流。桥梁分孔：a、30m+30m+30m+10m 简支梁 6 车道 b、25m+25m+25m+25m 简支梁 6 车道 c、16m+16m+16m+16m+16m+16m 简支梁 6 车道 d、13m+13m+13m+13m+13m+13m+13m +13m 简支梁 6 车道e、30m+30m+30m+10m 简支梁 4 车道 f、25m+25m+25m+25m 简支梁 4 车道 g、16m+16m+16m+16m+16m+16m 简支梁 4 车道 h、13m+13m+13m+13m+13m+13m+13m +13m 简支梁 4 车道材料容重：水泥砼 23 KN/m3，钢筋砼 25 KN/m3，沥青砼 21 KN/m3实训任务安排 根据老师安排，根据下表规定，明确每个实训同学的分孔方案和行车道数，每人独立完成规定的实训任务。序号学号分孔车道数11-530m+30m+30m+10626-1025m+25m+25m+25m6312-15,32216m+16m+16m+16m+16m+16m6416-2013m+13m+13m+13m+13m+13m+13m +13m6521-2530m+30m+30m+104626-3025m+25m+25m+25m4731-3516m+16m+16m+16m+16m+16m4836,37,107,127,129-13m+13m+13m+13m+13m+13m+13m +13m4实训容：① 根据桥梁分孔方案，进行桥梁的纵断面实训；② 根据车道数对桥面净空进行布置，对桥梁的横断面进行实训；③ 选取主梁的合理的横断面形式（T 梁、板梁），拟定主要控制截面的细部尺寸。控制截面为支点截面、1/4 跨截面、跨中截面和变化点截面；④ 计算结构一期、二期恒载集度；⑤ 计算控制截面的恒载力；⑥ 横向分布系数计算；⑦ 冲击系数与车道折减系数的确定；⑧ 控制截面的活载力计算；⑨ 作用...
