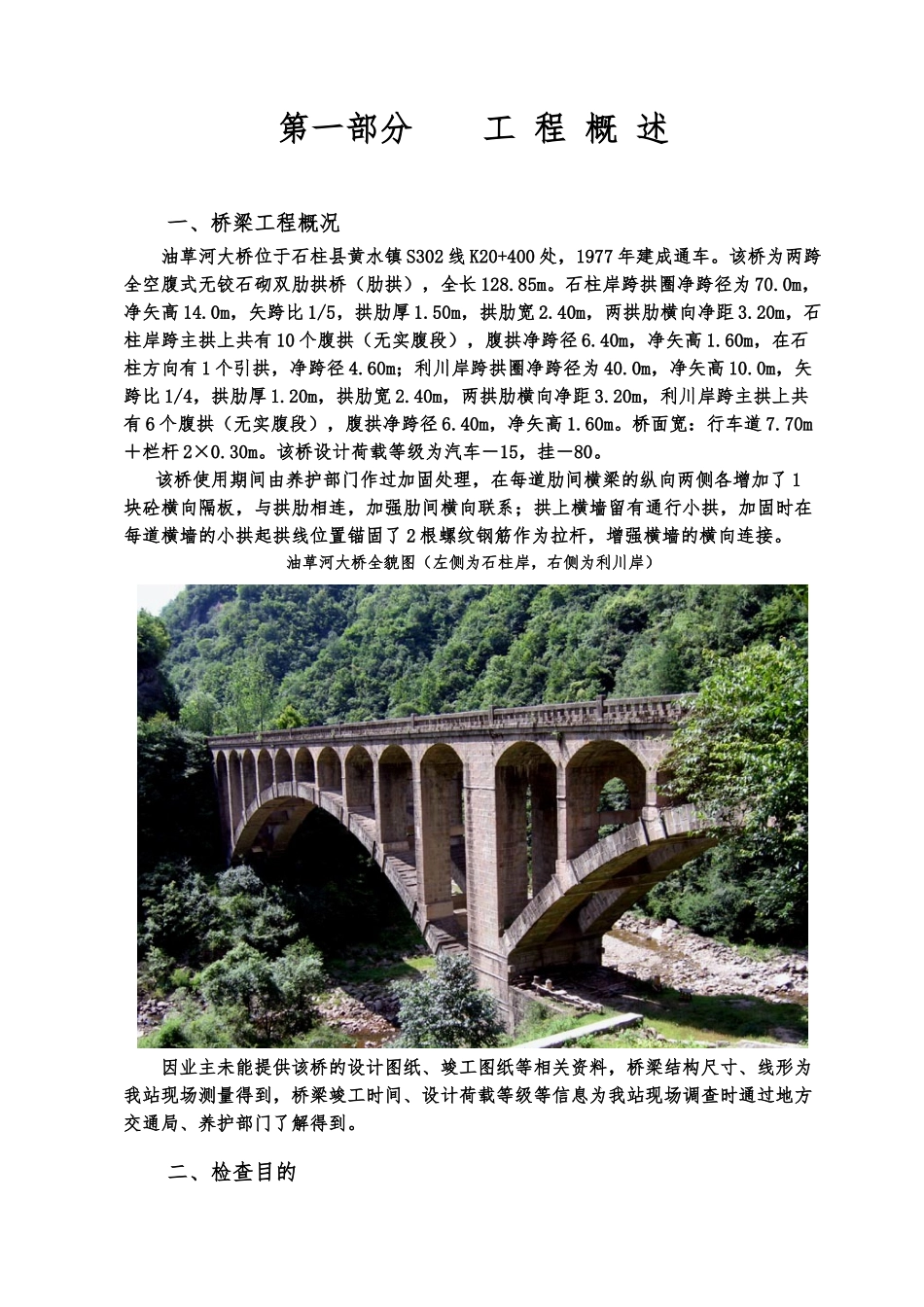

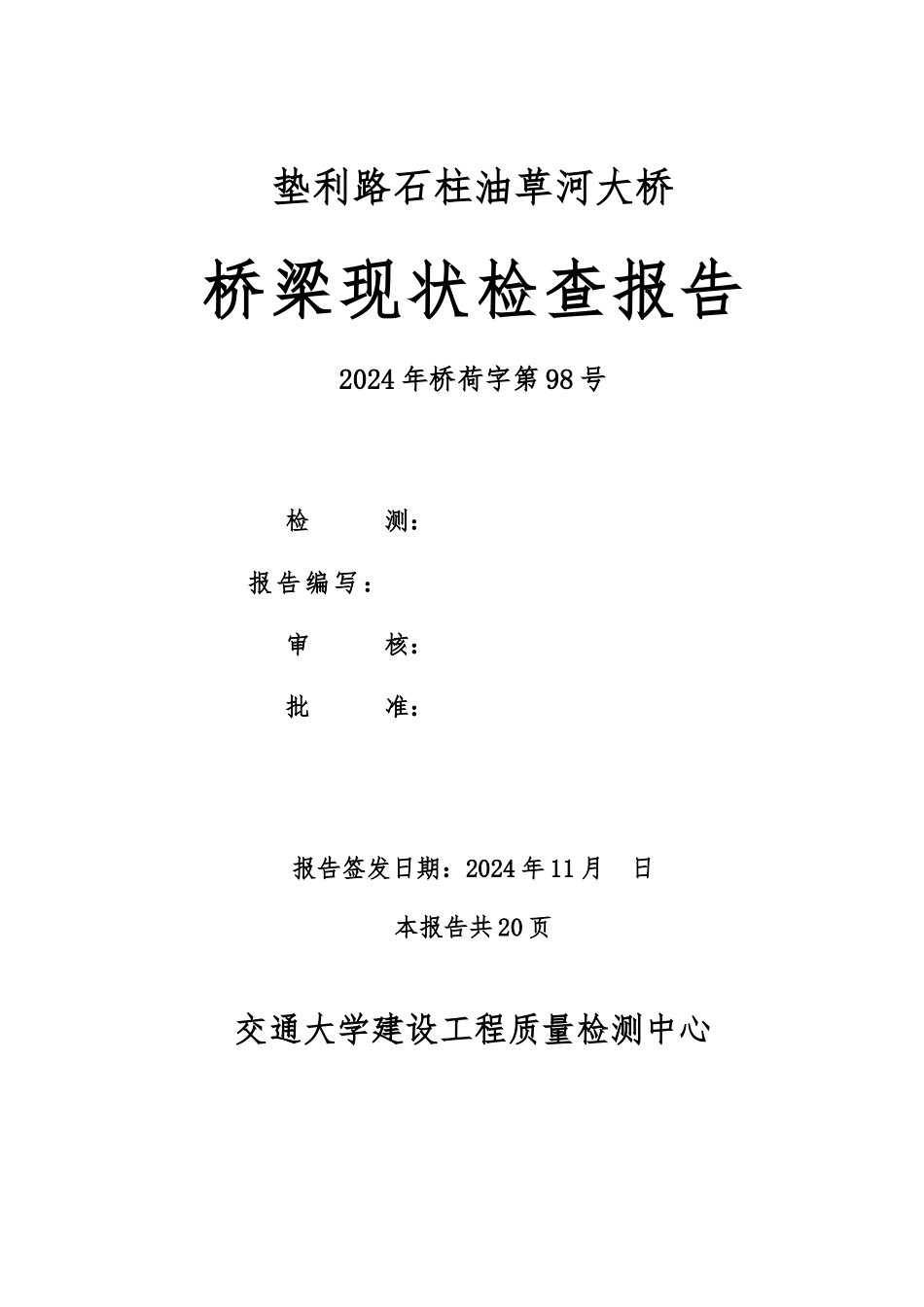

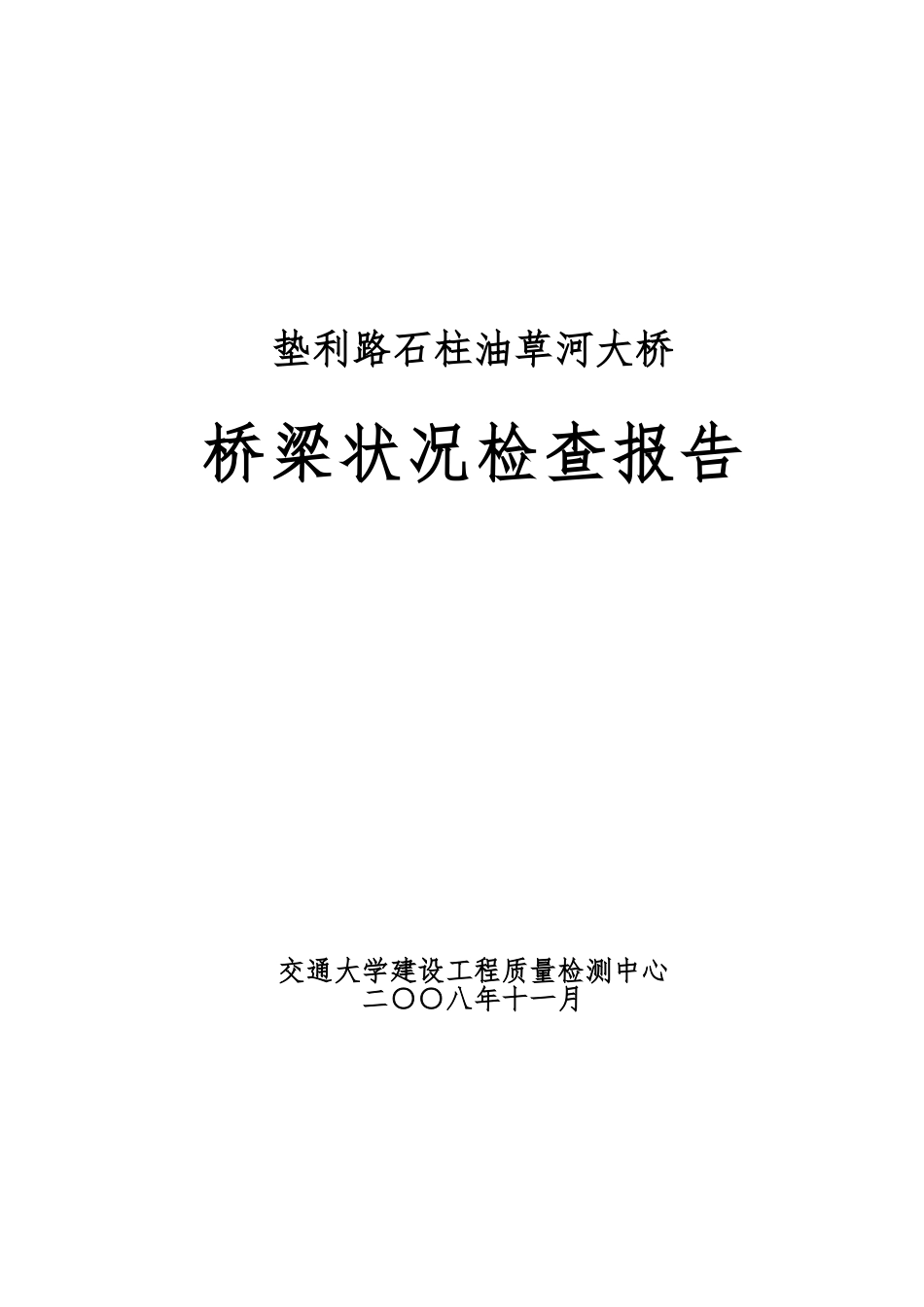

垫利路石柱油草河大桥桥梁状况检查报告交通大学建设工程质量检测中心二○○八年十一月垫利路石柱油草河大桥桥梁现状检查报告2024 年桥荷字第 98 号检 测：报 告 编 写 ：审 核：批 准：报告签发日期：2024 年 11 月 日本报告共 20 页交通大学建设工程质量检测中心第一部分 工 程 概 述一、桥梁工程概况油草河大桥位于石柱县黄水镇 S302 线 K20+400 处，1977 年建成通车。该桥为两跨全空腹式无铰石砌双肋拱桥（肋拱），全长 128.85m。石柱岸跨拱圈净跨径为 70.0m，净矢高 14.0m，矢跨比 1/5，拱肋厚 1.50m，拱肋宽 2.40m，两拱肋横向净距 3.20m，石柱岸跨主拱上共有 10 个腹拱（无实腹段），腹拱净跨径 6.40m，净矢高 1.60m，在石柱方向有 1 个引拱，净跨径 4.60m；利川岸跨拱圈净跨径为 40.0m，净矢高 10.0m，矢跨比 1/4，拱肋厚 1.20m，拱肋宽 2.40m，两拱肋横向净距 3.20m，利川岸跨主拱上共有 6 个腹拱（无实腹段），腹拱净跨径 6.40m，净矢高 1.60m。桥面宽：行车道 7.70m＋栏杆 2×0.30m。该桥设计荷载等级为汽车－15，挂－80。该桥使用期间由养护部门作过加固处理，在每道肋间横梁的纵向两侧各增加了 1块砼横向隔板，与拱肋相连，加强肋间横向联系；拱上横墙留有通行小拱，加固时在每道横墙的小拱起拱线位置锚固了 2 根螺纹钢筋作为拉杆，增强横墙的横向连接。油草河大桥全貌图（左侧为石柱岸，右侧为利川岸）因业主未能提供该桥的设计图纸、竣工图纸等相关资料，桥梁结构尺寸、线形为我站现场测量得到，桥梁竣工时间、设计荷载等级等信息为我站现场调查时通过地方交通局、养护部门了解得到。二、检查目的通过技术检查，对桥梁表观现状做出评价，为日后运营、养护和管理提供科学依据。三、检查依据1、中华人民国交通部部颁标准《公路桥涵设计通用规》（JTJ 021-89）2、中华人民国交通部部颁标准《公路桥涵设计通用规》（JTGD60-2024）；3、中华人民国交通部部颁标准《公路砖石与混凝土桥涵设计规》(JTJ 022-85)；4、中华人民国交通部部颁标准《公路圬工桥涵设计规》(JTG D61-2024)；5、中华人民国交通部部颁标准《公路桥涵养护规》(JTG H11-2024)。按交通部颁发《公路桥涵养护规》规定的评价指标对检查结果进行分析评定。四、主要检查容1、 主拱圈线形测量；2、 桥面相对高程测量；3、 主体结构外观检查；4、 桥面铺装与栏杆状况检查；5、 基础完好性检查；6、 翼墙（侧墙...
