桥梁涵管工程施工设计方案

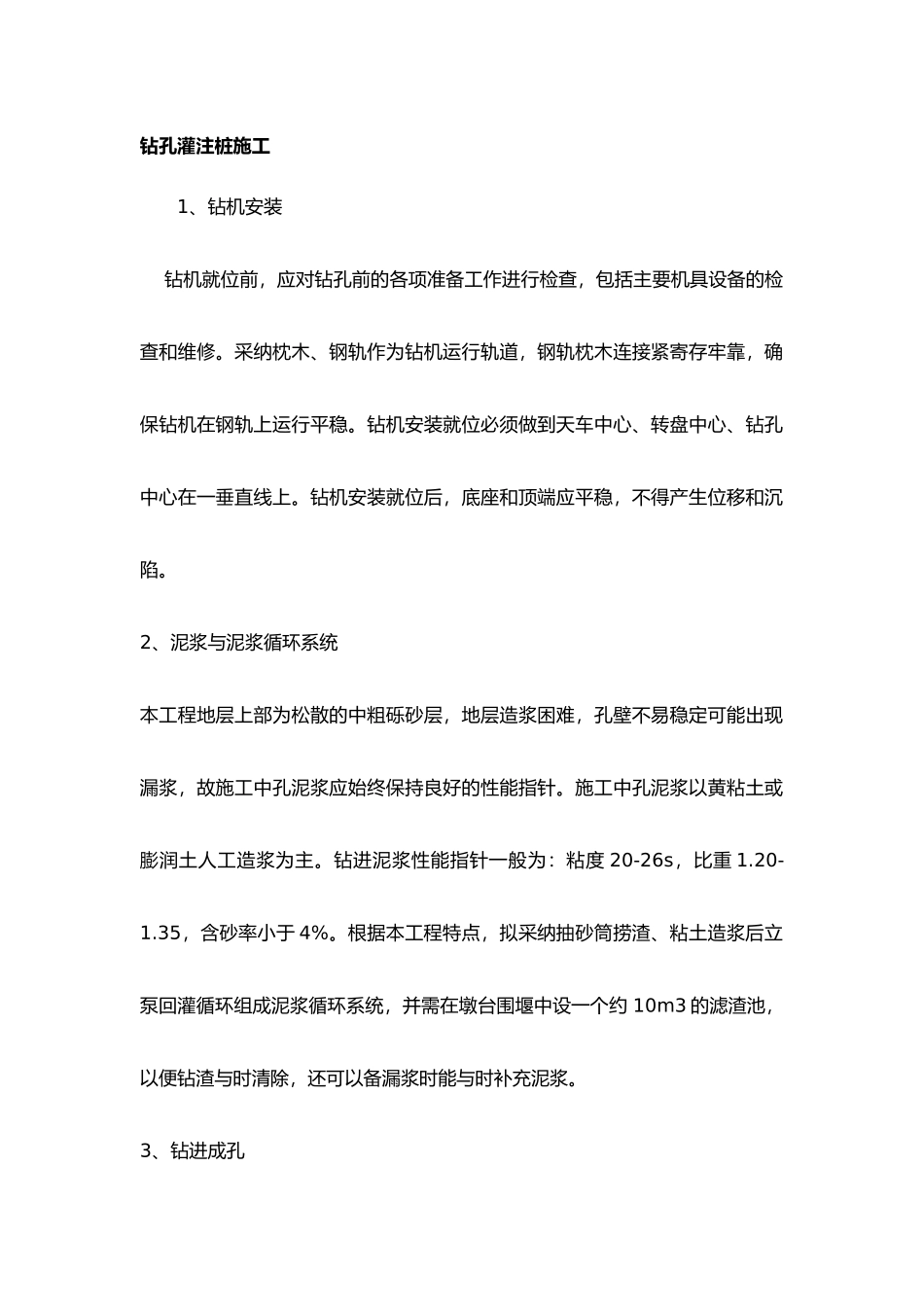

钻孔灌注桩施工1、钻机安装 钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修。采纳枕木、钢轨作为钻机运行轨道，钢轨枕木连接紧寄存牢靠，确保钻机在钢轨上运行平稳。钻机安装就位必须做到天车中心、转盘中心、钻孔中心在一垂直线上。钻机安装就位后，底座和顶端应平稳，不得产生位移和沉陷。2、泥浆与泥浆循环系统本工程地层上部为松散的中粗砾砂层，地层造浆困难，孔壁不易稳定可能出现漏浆，故施工中孔泥浆应始终保持良好的性能指针。施工中孔泥浆以黄粘土或膨润土人工造浆为主。钻进泥浆性能指针一般为：粘度 20-26s，比重 1.20-1.35，含砂率小于 4%。根据本工程特点，拟采纳抽砂筒捞渣、粘土造浆后立泵回灌循环组成泥浆循环系统，并需在墩台围堰中设一个约 10m3 的滤渣池，以便钻渣与时清除，还可以备漏浆时能与时补充泥浆。3、钻进成孔根据本工程与地层特点，拟采纳冲击钻成孔为主要施工工艺。钻孔前应有技术人员对其进行技术和安全交底后方可开始钻进。开钻时应稍提冲击钻头，在护筒加入黄粘土打浆，并开动泥浆泵进行循环，待泥浆均匀后方可开始钻进。施工过程中应注意控制水头高度在 1.5-2.0m 之间；在钻进过程中，要严防各类事故，并要防止异物掉入孔，损坏钻机钻头。冲击锥每冲击一次应转动一个角度以保证成孔时得到圆桩孔。在砂层和砾层中使用较大粘度和比重的泥浆，以防止垮孔和漏浆等事故。操作人员必须认真贯彻执行操作规程和施工规，随时填写钻孔施工记录，交接班时应详细交待本班钻进情况与下一班需注意的事项。4、成孔后的清孔、下笼、灌注（1）清孔钻孔至设计标高后，稍提起钻具，离孔底 20 厘米处反复冲击，采纳正循环进行换浆清孔，并保持一定水头高度，以防止塌孔。砼灌注前进行二次清孔，确保孔底沉碴和泥浆参数满足设计和规要求。清孔后的孔底沉渣应小于 5cm，泥浆指针：相对密度为 1.03-1.1，粘度为 17-20s，含砂率小于 2%。可利用压风机配合风管清孔，以满足嵌岩桩设计和规要求。（2）钢筋笼制安钢筋笼采纳在岸上分节制作，孔口吊装准确定位后焊接成整体。焊接采纳单面焊，焊缝长度须满足施工技术规的要求。钢筋笼严格根据设计图纸制作，各项指针符合设计和规要求。为控制钢筋保护层厚度，在钢筋上设置“耳环”，串上混凝土滚轮，焊接在钢筋骨架上，每隔四米设置一组，每组四块对称安装。护筒的上部钢筋骨架，由于与护筒间隙较大，必须在其顶圈上对称焊四个与之间距相匹配的...
