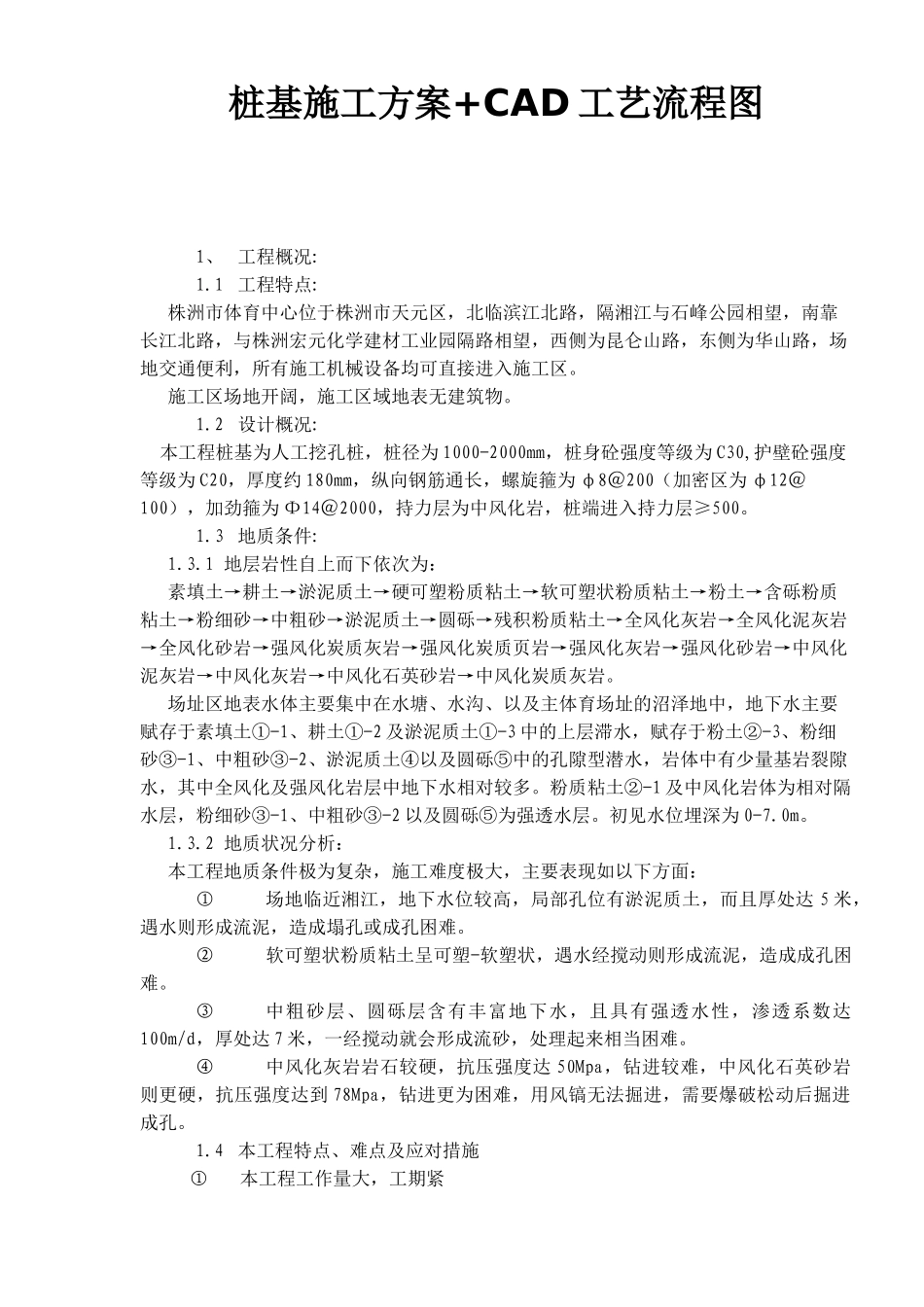

桩基施工方案+CAD 工艺流程图1、 工程概况:1.1 工程特点:株洲市体育中心位于株洲市天元区，北临滨江北路，隔湘江与石峰公园相望，南靠长江北路，与株洲宏元化学建材工业园隔路相望，西侧为昆仑山路，东侧为华山路，场地交通便利，所有施工机械设备均可直接进入施工区。施工区场地开阔，施工区域地表无建筑物。1.2 设计概况:本工程桩基为人工挖孔桩，桩径为 1000-2000mm，桩身砼强度等级为 C30,护壁砼强度等级为 C20，厚度约 180mm，纵向钢筋通长，螺旋箍为 φ8＠200（加密区为 φ12＠100），加劲箍为 Φ14＠2000，持力层为中风化岩，桩端进入持力层≥500。1.3 地质条件:1.3.1 地层岩性自上而下依次为：素填土→耕土→淤泥质土→硬可塑粉质粘土→软可塑状粉质粘土→粉土→含砾粉质粘土→粉细砂→中粗砂→淤泥质土→圆砾→残积粉质粘土→全风化灰岩→全风化泥灰岩→全风化砂岩→强风化炭质灰岩→强风化炭质页岩→强风化灰岩→强风化砂岩→中风化泥灰岩→中风化灰岩→中风化石英砂岩→中风化炭质灰岩。场址区地表水体主要集中在水塘、水沟、以及主体育场址的沼泽地中，地下水主要赋存于素填土①-1、耕土①-2 及淤泥质土①-3 中的上层滞水，赋存于粉土②-3、粉细砂③-1、中粗砂③-2、淤泥质土④以及圆砾⑤中的孔隙型潜水，岩体中有少量基岩裂隙水，其中全风化及强风化岩层中地下水相对较多。粉质粘土②-1 及中风化岩体为相对隔水层，粉细砂③-1、中粗砂③-2 以及圆砾⑤为强透水层。初见水位埋深为 0-7.0m。1.3.2 地质状况分析：本工程地质条件极为复杂，施工难度极大，主要表现如以下方面：①场地临近湘江，地下水位较高，局部孔位有淤泥质土，而且厚处达 5 米，遇水则形成流泥，造成塌孔或成孔困难。②软可塑状粉质粘土呈可塑-软塑状，遇水经搅动则形成流泥，造成成孔困难。③中粗砂层、圆砾层含有丰富地下水，且具有强透水性，渗透系数达100m/d，厚处达 7 米，一经搅动就会形成流砂，处理起来相当困难。④中风化灰岩岩石较硬，抗压强度达 50Mpa，钻进较难，中风化石英砂岩则更硬，抗压强度达到 78Mpa，钻进更为困难，用风镐无法掘进，需要爆破松动后掘进成孔。1.4 本工程特点、难点及应对措施①本工程工作量大，工期紧应对措施：成井组织 100 组（200 人）民工同时开挖，可同时开挖约 160 个桩井，灌注设备上两套（备用一套），同时准备 200Kw 柴油发电机组一台备用，可 24 小时组织施工。②周转场地和进场道路为...
