梁预制安装与桥面系专项施工组织与工艺的设计说明

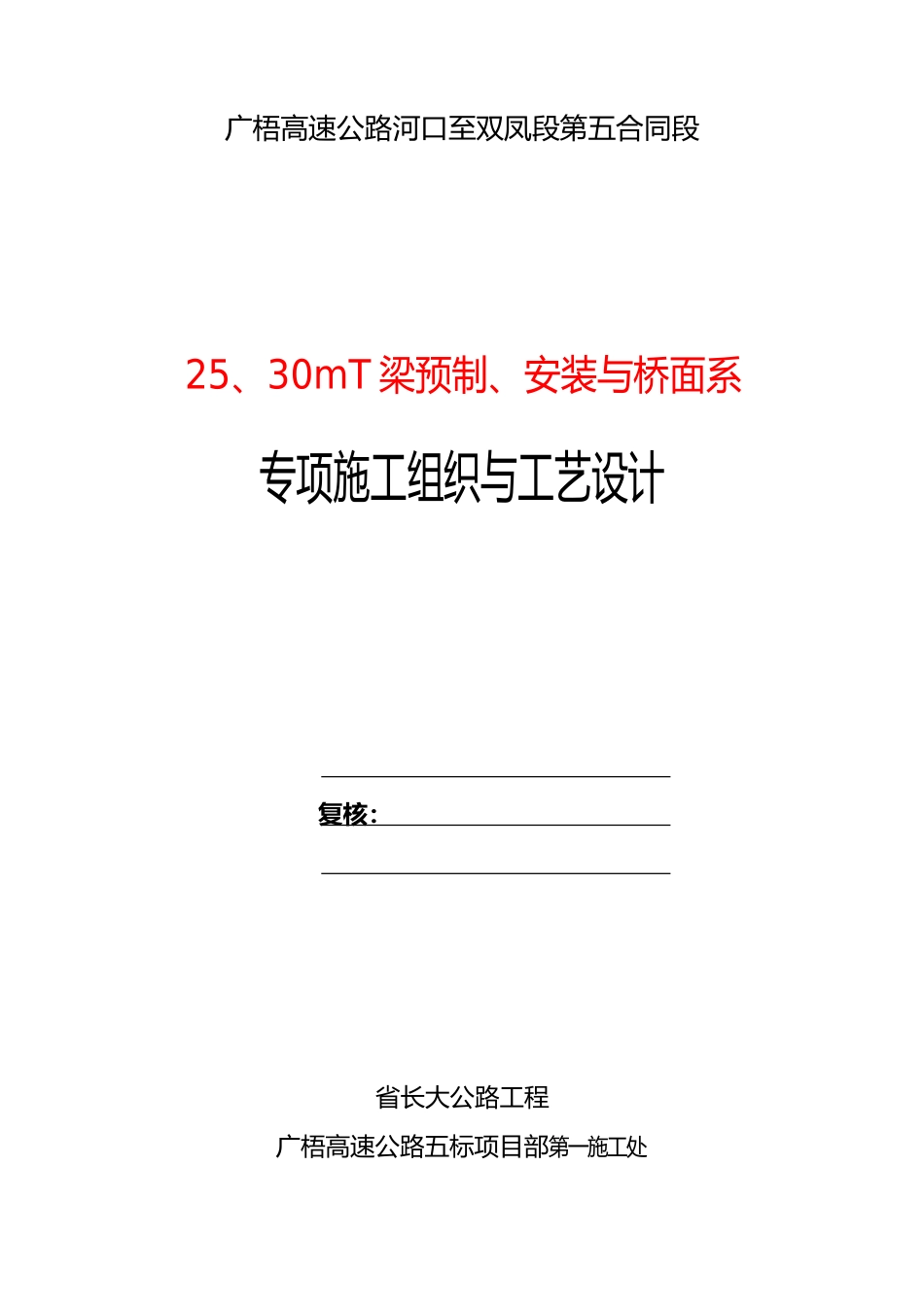

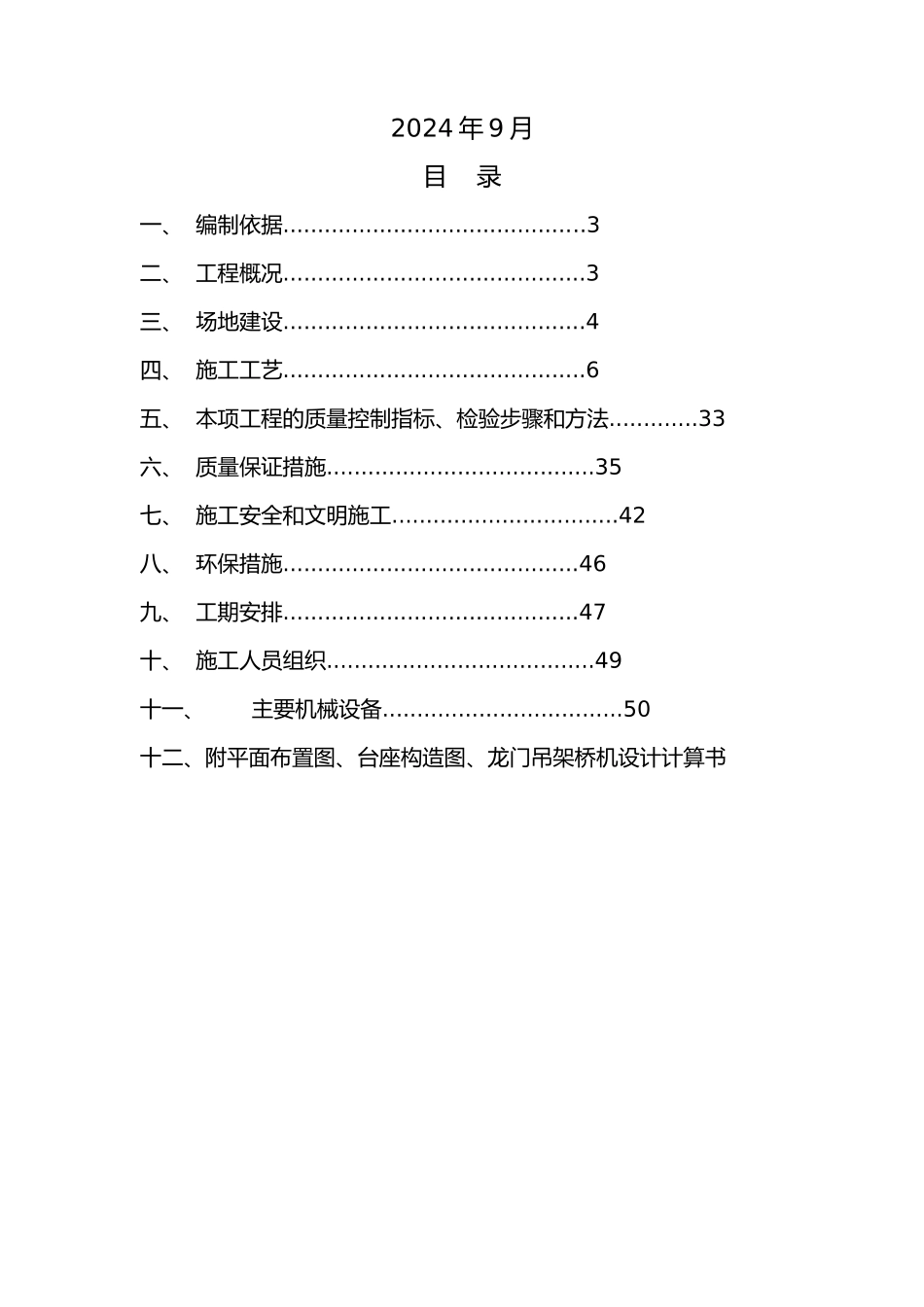

梁预制安装与桥面系专项施工组织与工艺设计----------------------- -----------------------日期：广梧高速公路河口至双凤段第五合同段25、30mT 梁预制、安装与桥面系专项施工组织与工艺设计 复核： 省长大公路工程广梧高速公路五标项目部第一施工处2024 年 9 月目 录一、 编制依据............................................3二、 工程概况............................................3三、 场地建设............................................4四、 施工工艺............................................6五、 本项工程的质量控制指标、检验步骤和方法.............33六、 质量保证措施.......................................35七、 施工安全和文明施工.................................42八、 环保措施...........................................46九、 工期安排...........................................47十、 施工人员组织.......................................49十一、主要机械设备...................................50十二、附平面布置图、台座构造图、龙门吊架桥机设计计算书一、编制依据1、《第五合同段两阶段施工图设计第五册第三分册》；2、广梧高速公路第五合同段桥梁通用图；3、广梧高速公路第五合同段承包合同；4、现行有关公路桥梁的设计、施工技术规、规程与验收标准； 5、长大公司“三标一体化”相关程序文件；6、长大公司现有技术水平和机械装备能力。二、工程概况广梧高速公路河口至双凤段第五合同段第一施工处高峰、跨线桥引桥，K49+920 中桥，水坑高架桥上部构造均采纳 25m、30m预应力预制 T 梁.四桥均采纳左右分离式结构形式，桥面总宽24.5m，净宽 2×12m，单幅每跨由 5 片 T 梁组成。高峰跨线桥位于缓和曲线长Ｌ s=250m、半径为 1023.081m的圆曲线上，与省道 S368 斜交 160°，桥长 789.77m,最大跨径75m,其主墩为矩形墩身，主桥上部构造采纳变截面预应力混凝土连续箱梁结构形式；引桥桥墩采纳Ｔ型墩，上部构造采纳先简支后连续刚构预应力混凝土 T 梁, 梁高 1.85m.跨径组合为（17×30＋25）m，高峰跨线桥共计 25mT 梁 10 片，30mT 梁 170 片。跨线桥位于直线上，与省道 S368 斜交 33°，桥长 565.27m,最大跨径 42m,主墩采纳直径 2m 的独柱式桥墩,上部结构采纳等截面预应力混凝土连续箱梁结构,梁高 2m，单箱双室断面。引桥桥墩采纳Ｔ型墩，上...
