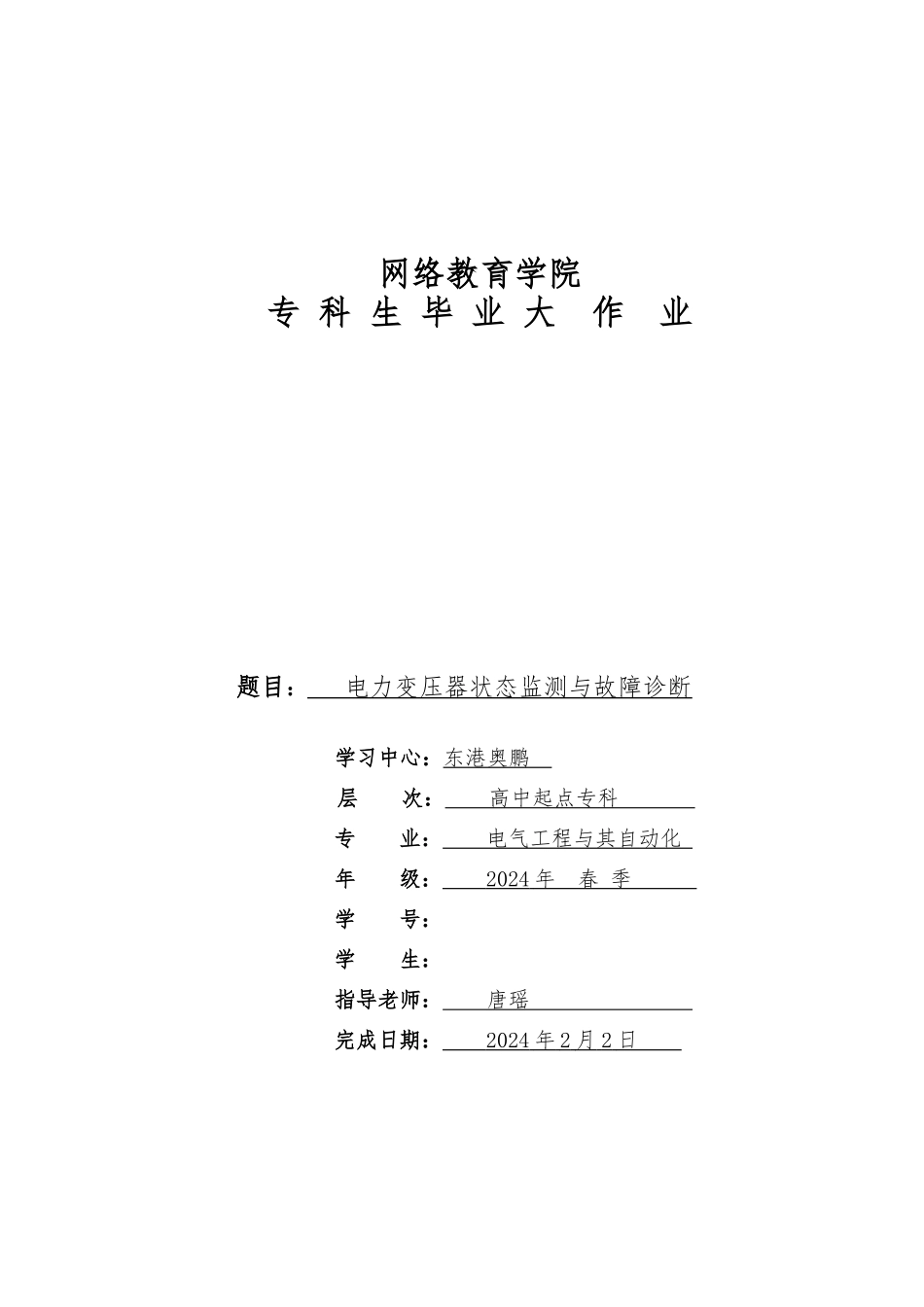

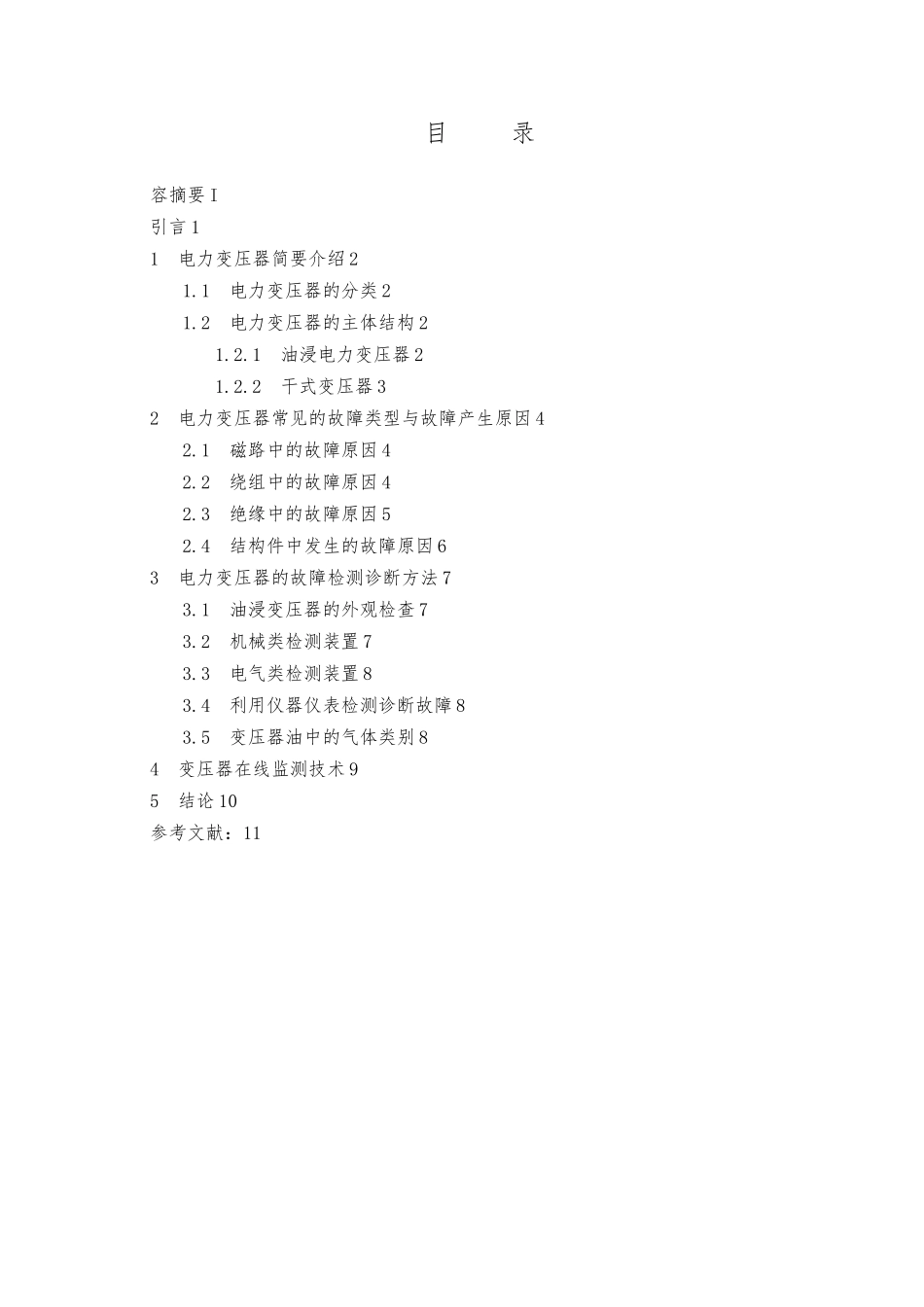

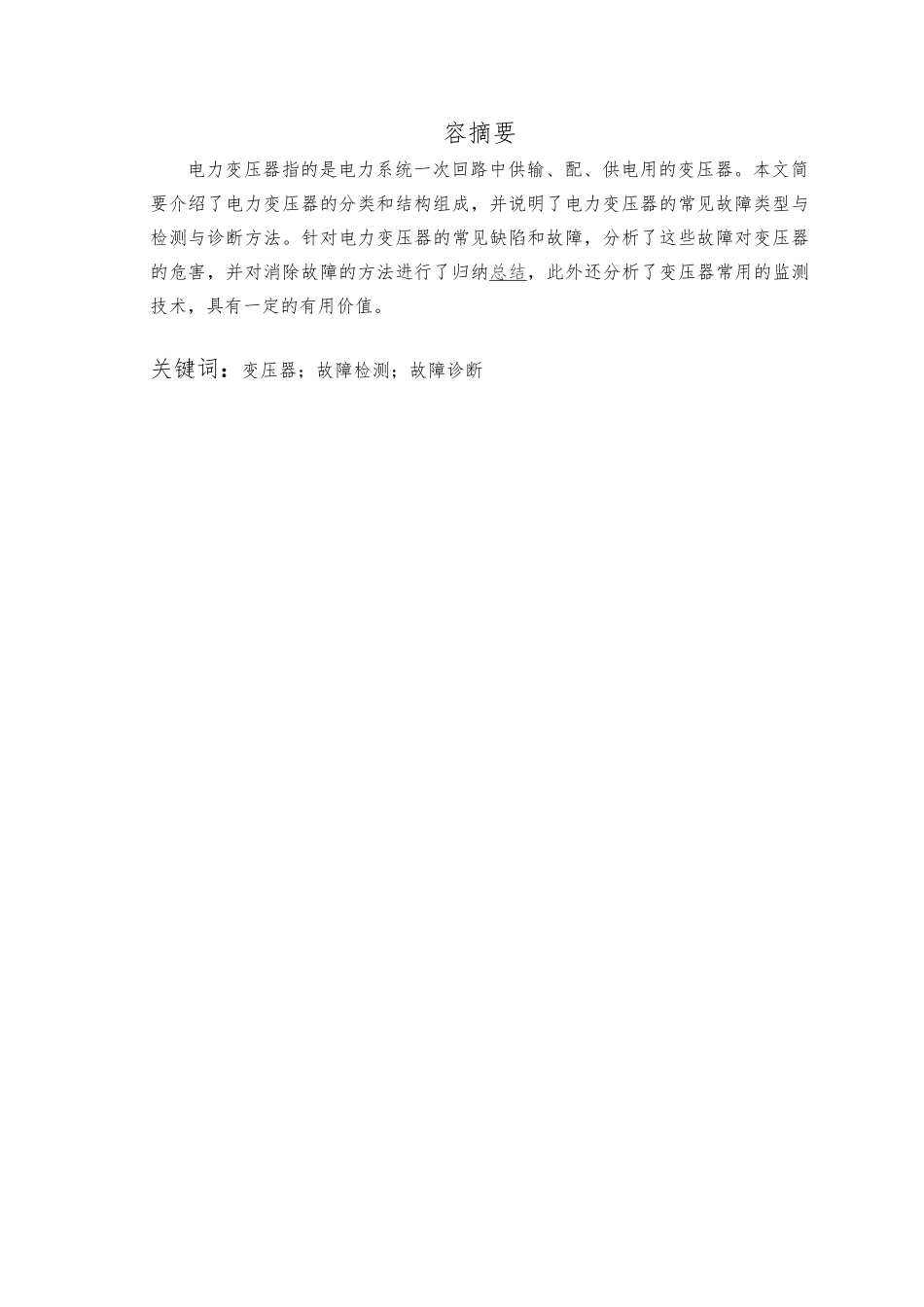

网络教育学院专 科 生 毕 业 大 作 业题目： 电力变压器状态监测与故障诊断 学习中心：东港奥鹏 层 次： 高中起点专科 专 业： 电气工程与其自动化 年 级： 2024 年 春 季 学 号：学 生：指导老师： 唐瑶 完成日期： 2024 年 2 月 2 日 容摘要电力变压器指的是电力系统一次回路中供输、配、供电用的变压器。本文简要介绍了电力变压器的分类和结构组成，并说明了电力变压器的常见故障类型与检测与诊断方法。针对电力变压器的常见缺陷和故障，分析了这些故障对变压器的危害，并对消除故障的方法进行了归纳总结，此外还分析了变压器常用的监测技术，具有一定的有用价值。关键词：变压器；故障检测；故障诊断目 录容摘要 I引言 11 电力变压器简要介绍 21.1 电力变压器的分类 21.2 电力变压器的主体结构 21.2.1 油浸电力变压器 21.2.2 干式变压器 32 电力变压器常见的故障类型与故障产生原因 42.1 磁路中的故障原因 42.2 绕组中的故障原因 42.3 绝缘中的故障原因 52.4 结构件中发生的故障原因 63 电力变压器的故障检测诊断方法 73.1 油浸变压器的外观检查 73.2 机械类检测装置 73.3 电气类检测装置 83.4 利用仪器仪表检测诊断故障 83.5 变压器油中的气体类别 84 变压器在线监测技术 95 结论 10参考文献：11引 言电力变压器指的是电力系统一次回路中供输、配、供电用的变压器。在供电系统中变压器是非常重要的电气设备。在电能的传输和配送过程中，电力变压器是能量转换、传输的核心，是国民经济各行各业和千家万户能量来源的必经之路是电网中最重要和最关键的设备。电力设备的安全运行是避开电网重大事故的第一道防备系统，而电力变压器是这道防备系统中最关键的设备。变压器的严重事故不但会导致自身的损坏，还会中断电力供应，给社会造成巨大的经济损失。而在实际运行中对于电力变压器的运行状态监测和故障诊断具有着非同一般的实际意义。1 电力变压器简要介绍1.1 电力变压器的分类按作用分，有升压变压器、降压变压器、配电变压器、联络变压器等。按结构分，有双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器等。按相数分，有单相变压器，三相变压器。按冷却方式分，有油浸自冷变压器，干式空气自冷变压器、干式浇铸绝缘变压器、油浸风冷变压器、油浸水冷变压器、强迫油循环风冷变压器、强迫油循环水冷变压器等。按绕组使用材料分，有铜线变压器、铝线变压器1.2...
