水利工程钻孔灌注桩分析论文

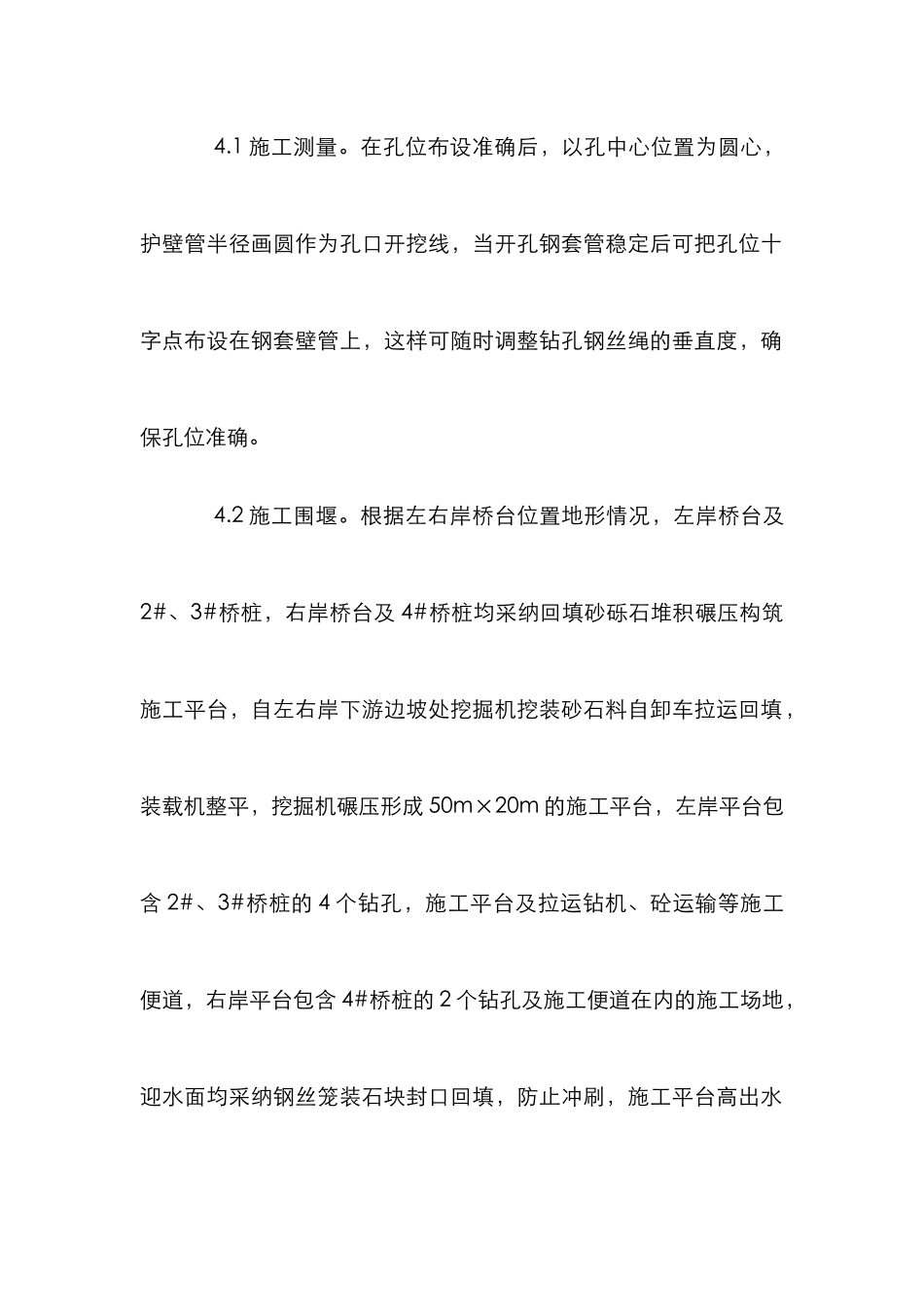

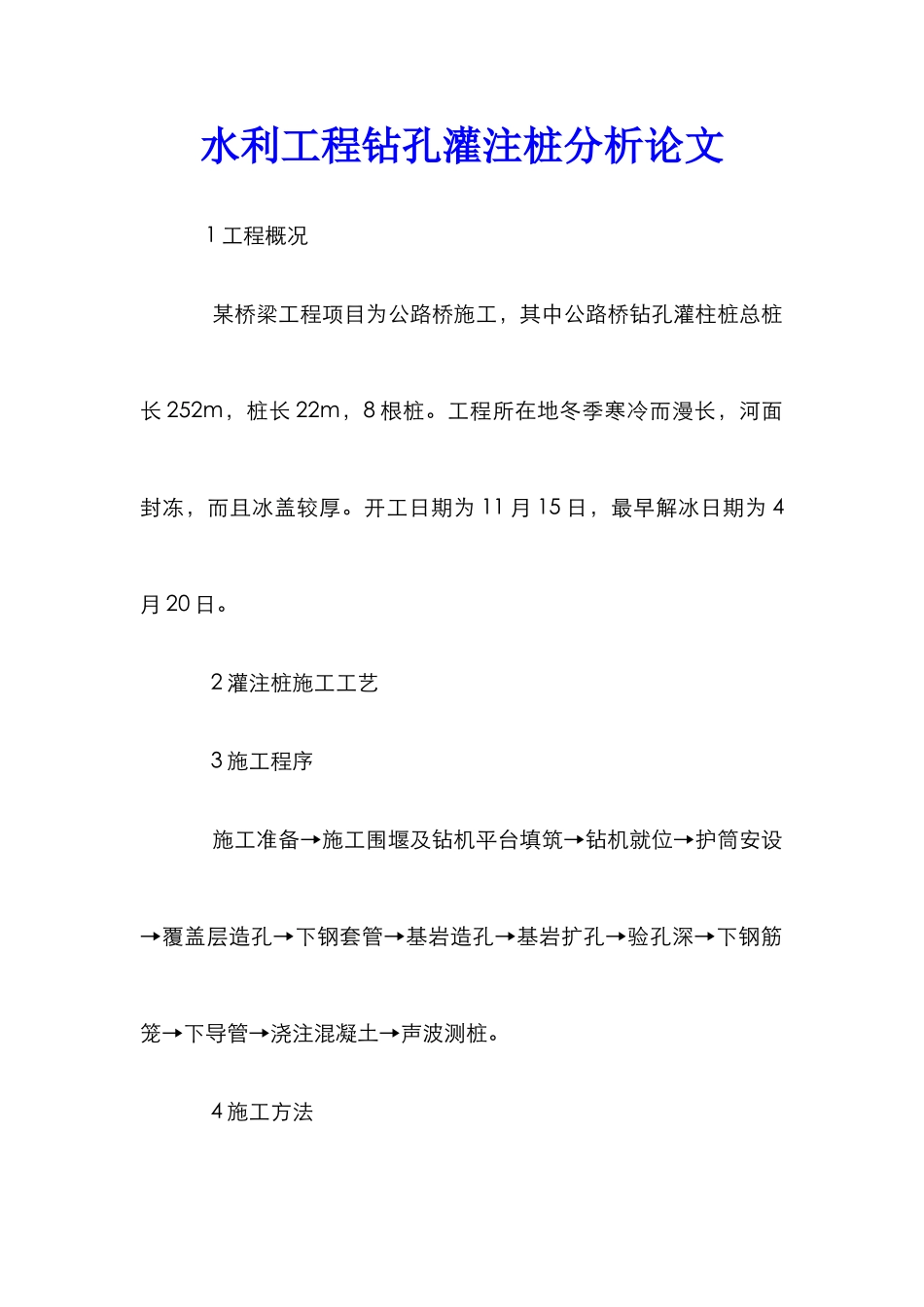

水利工程钻孔灌注桩分析论文 1 工程概况 某桥梁工程项目为公路桥施工，其中公路桥钻孔灌柱桩总桩长 252m，桩长 22m，8 根桩。工程所在地冬季寒冷而漫长，河面封冻，而且冰盖较厚。开工日期为 11 月 15 日，最早解冰日期为 4月 20 日。 2 灌注桩施工工艺 3 施工程序 施工准备→施工围堰及钻机平台填筑→钻机就位→护筒安设→覆盖层造孔→下钢套管→基岩造孔→基岩扩孔→验孔深→下钢筋笼→下导管→浇注混凝土→声波测桩。 4 施工方法 4.1 施工测量。在孔位布设准确后，以孔中心位置为圆心，护壁管半径画圆作为孔口开挖线，当开孔钢套管稳定后可把孔位十字点布设在钢套壁管上，这样可随时调整钻孔钢丝绳的垂直度，确保孔位准确。 4.2 施工围堰。根据左右岸桥台位置地形情况，左岸桥台及2#、3#桥桩，右岸桥台及 4#桥桩均采纳回填砂砾石堆积碾压构筑施工平台，自左右岸下游边坡处挖掘机挖装砂石料自卸车拉运回填，装载机整平，挖掘机碾压形成 50m×20m 的施工平台，左岸平台包含 2#、3#桥桩的 4 个钻孔，施工平台及拉运钻机、砼运输等施工便道，右岸平台包含 4#桥桩的 2 个钻孔及施工便道在内的施工场地，迎水面均采纳钢丝笼装石块封口回填，防止冲刷，施工平台高出水面 1m，上游迎水面围堰加高 0.5m。 3#桥桩由 2#桥桩围堰向 3#桥桩推动，采纳拉运砂砾石回填，挖 掘 机 碾 压 成 一 条 宽 5m 的 施 工 便 道 ， 3# 桥 桩 处 施 工 场 地8m×12m 作为钻机施工平台，高出河水面 1.0m，迎水面均采纳钢丝笼装石块封口回填，形成 3#桥桩至右岸的过水断面，2#、3#桥墩施工完成后，开始施工右岸桥桩，2#、3#之间的施工围堰可拆除成为过水断面。4#桥墩、5#桥台施工时过河便道自上游冰面过河，作为材料运输的便道，钻机拆为散件运输过河。 4.3 造孔。造孔采纳 CZ-30 型冲击钻，为保证孔位的准确性钻机在就位和开钻之前必须铺设四根标准尺寸的四方枕木，在枕木的相互接头处应有牢固的连接措施，在架设钻机时必须安装使钻机平稳的支架柱，从而能使钻机保持一个整体机构，确保孔位准确成孔垂直。 4.4 钻头及孔口管。钻头的标准程度是造孔进尺的关键一步，该桥钻孔桩设计孔径为 1.5m，从而在选择钻头时对钢材的质量要求有一定的强度，在钻头的焊接工作中一定严把质量关，确保钻头的角度，钻头切削内刃的强度。预防在造孔施工中钻头角断裂，造成孔内事故，延误工期。 孔口管的埋设，为保证...
