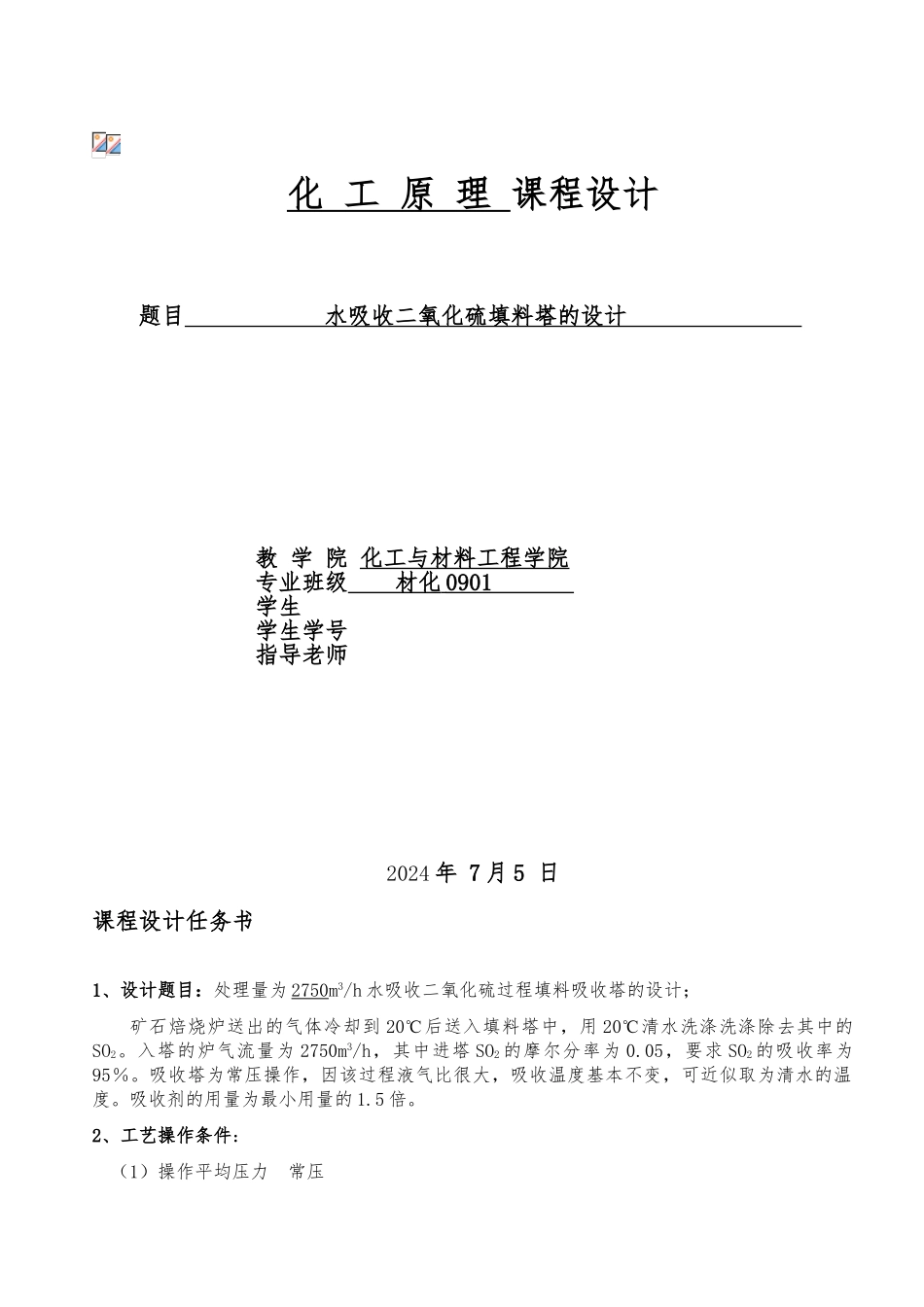

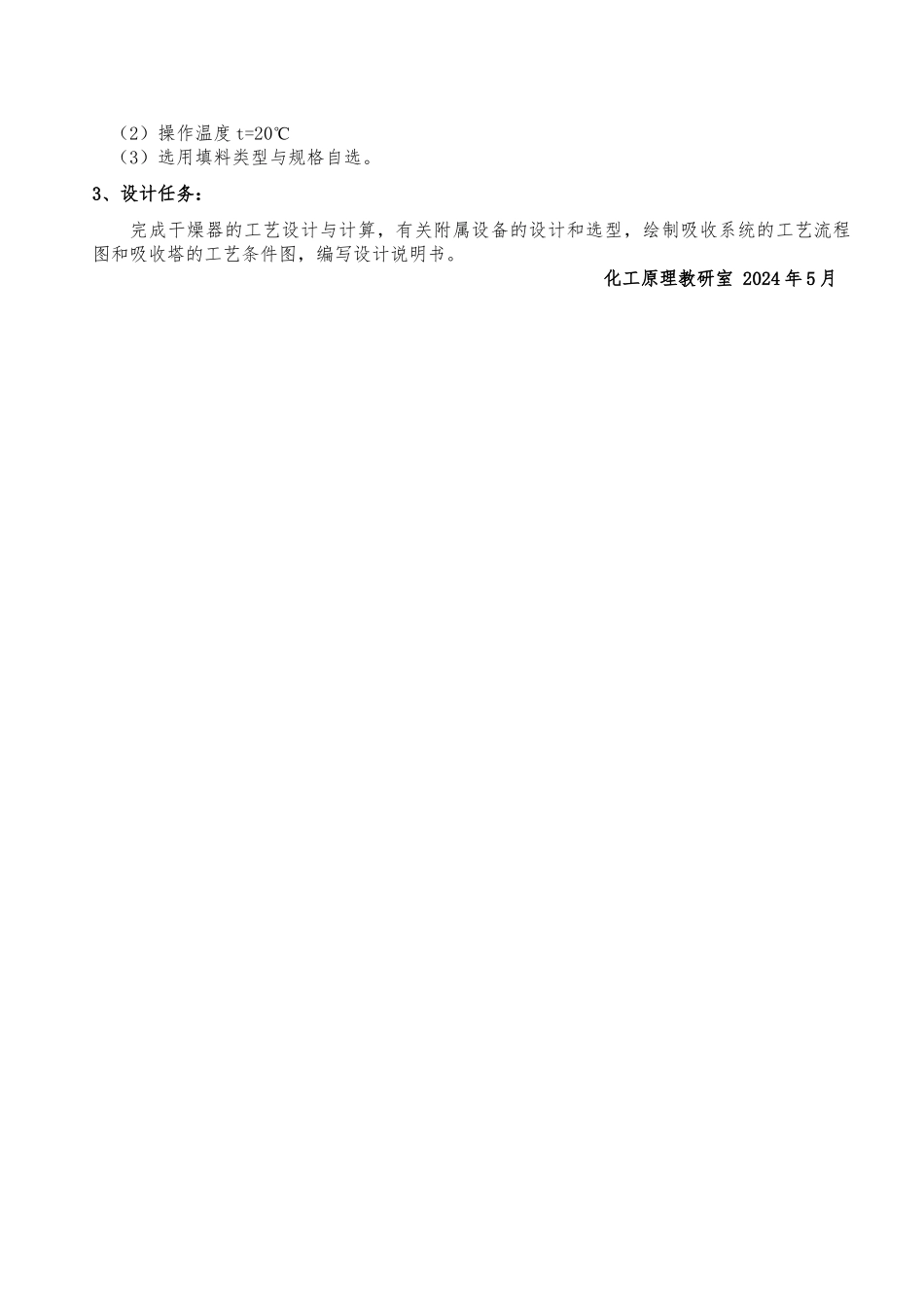

化 工 原 理 课程设计题目 水吸收二氧化硫填料塔的设计 教 学 院 化工与材料工程学院专业班级 材化 0901 学生 学生学号 指导老师 2024 年 7 月 5 日课程设计任务书1、设计题目:处理量为 2750m3/h 水吸收二氧化硫过程填料吸收塔的设计;矿石焙烧炉送出的气体冷却到 20℃后送入填料塔中,用 20℃清水洗涤洗涤除去其中的SO2。入塔的炉气流量为 2750m3/h,其中进塔 SO2 的摩尔分率为 0.05,要求 SO2 的吸收率为95%。吸收塔为常压操作,因该过程液气比很大,吸收温度基本不变,可近似取为清水的温度。吸收剂的用量为最小用量的 1.5 倍。2、工艺操作条件:(1)操作平均压力 常压(2)操作温度 t=20℃(3)选用填料类型与规格自选。3、设计任务:完成干燥器的工艺设计与计算,有关附属设备的设计和选型,绘制吸收系统的工艺流程图和吸收塔的工艺条件图,编写设计说明书。化工原理教研室 2024 年 5 月目录第 1 章 设计方案 21.1 吸收剂的选择 41.2 吸收流程的选择 41.3 吸收塔设备与填料的选择 41.4 吸收剂再生方法的选择 61.5 操作参数的选择 7第 2 章 吸收塔的工艺计算 92.1 基础物性数据 92.2 物料衡算 102.3 填料塔的工艺尺寸的计算 112.4 填料塔填料高度计算 122.5 填料塔附属高度计算 142.6 液体分布器计算 152.7 其他附属塔件的选择 172.8 吸收塔的流体力学参数的计算 19 2.9 附属设备的计算与选择 20工艺设计主要符号说明 22设计总结 25参考文献 26第 1 章 设计方案1.1 吸收剂的选择对于吸收操作,选择适宜的吸收剂,具有十分重要的意义.其对吸收操作过程的经济性有着十分重要的影响.一般情况下,选择吸收剂,要着重考虑如下问题.(一)对溶质的溶解度大所选的吸收剂多溶质的溶解度大,则单位量的吸收剂能够溶解较多的溶质,在一定的处理量和分离要求下,吸收剂的用量小,可以有效地减少吸收剂循环量,这对于减少过程功耗和再生能量消耗十分有利。另一方面,在同样的吸收剂用量下,液相的传质推动力大,则可以提高吸收速率,减小塔设备的尺寸。(二)对溶质有较高的选择性对溶质有较高的选择性,即要求选用的吸收剂应对溶质有较大的溶解度,而对其他组分则溶解度要小或基本不溶,这样,不但可以减小惰性气体组分的损失,而且可以提高解吸后溶质气体的纯度.(三)不易挥发吸收剂在操作条件下应具有较低的蒸气压,以避开吸收过程中吸收剂的损失,提高吸收过程的经济性.(四)再生性能...
