水喷雾灭火系统工程施工设计方案范本

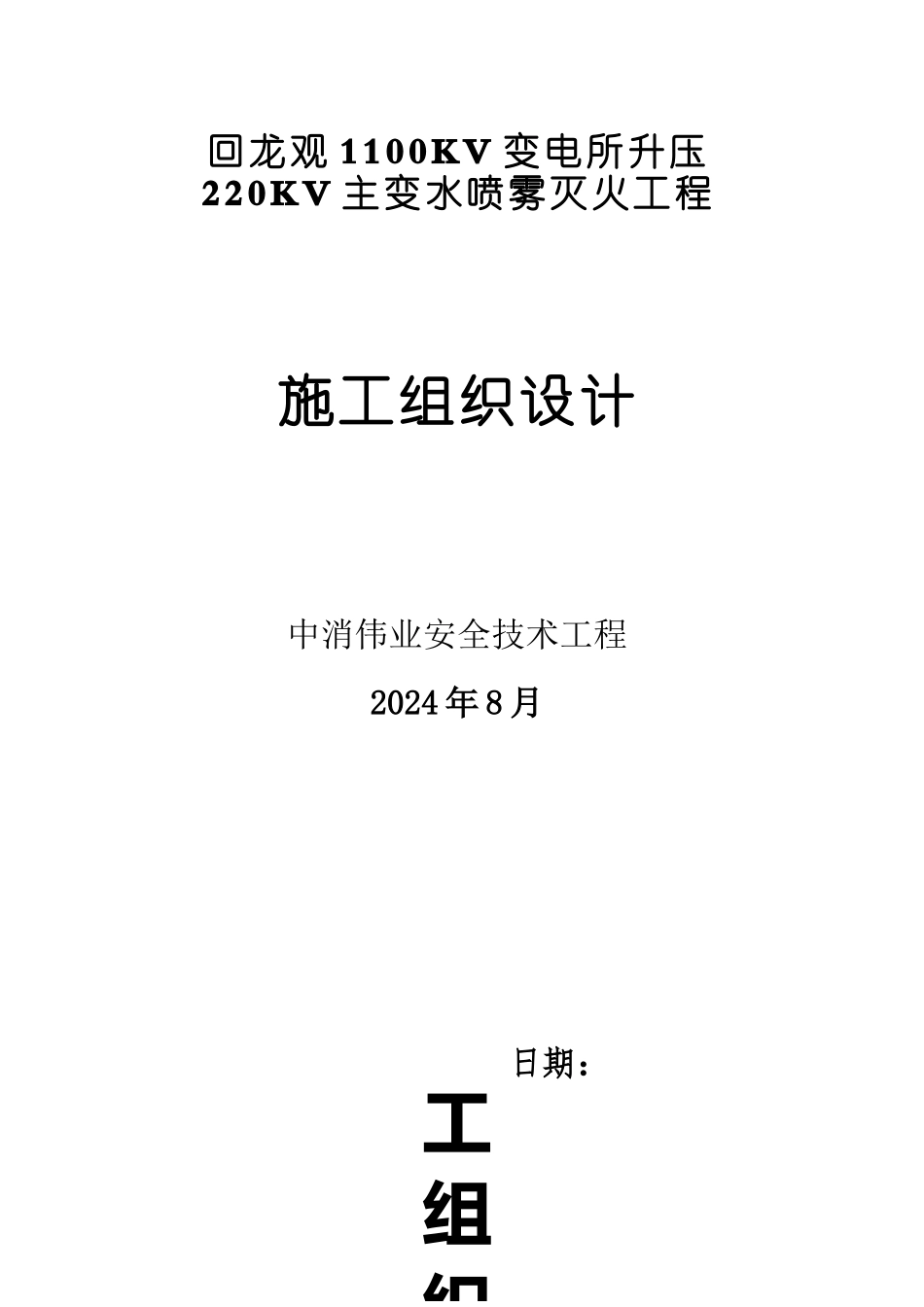

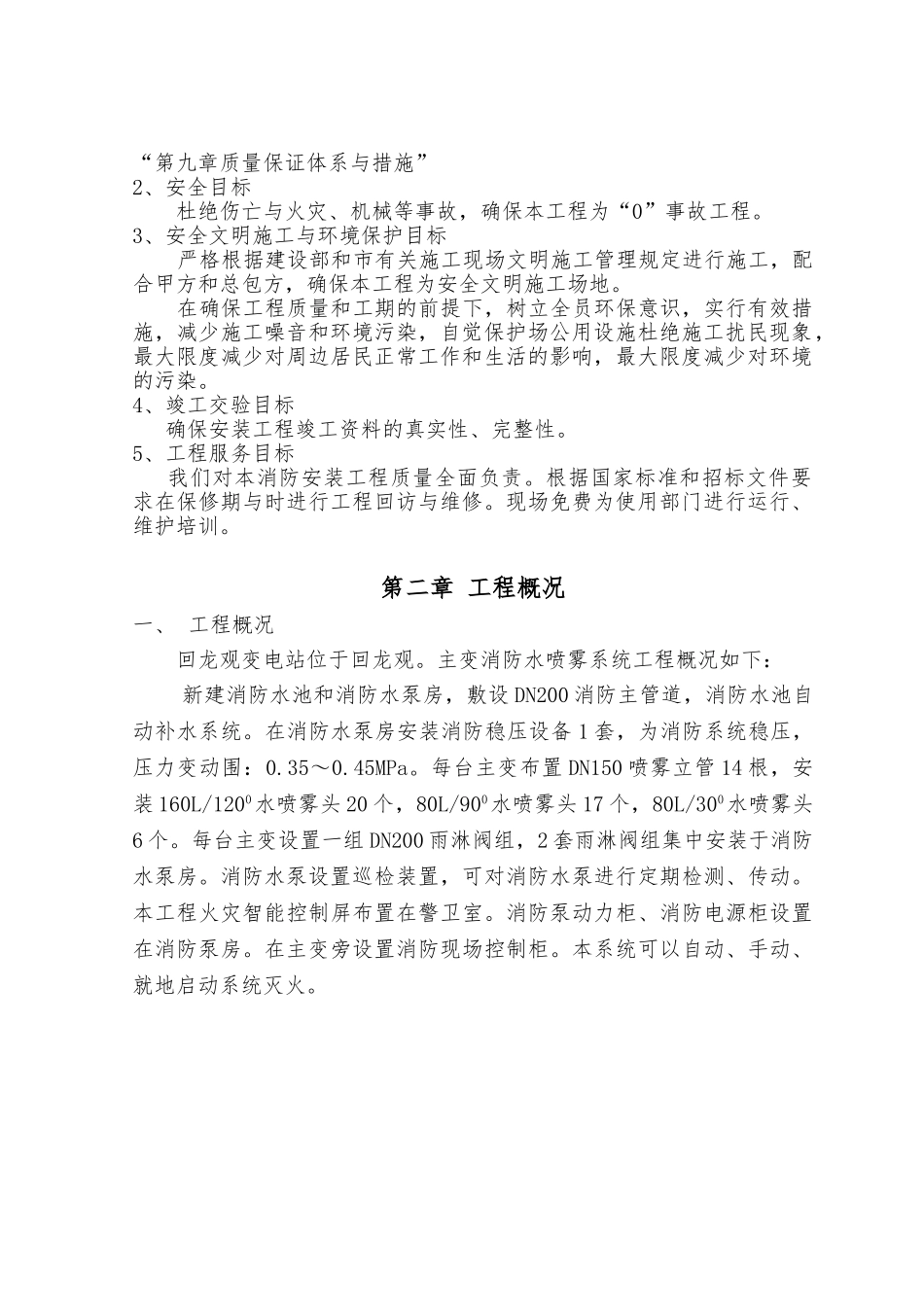

日期：回龙观 1100KV 变电所升压220KV 主变水喷雾灭火工程施工组织设计中消伟业安全技术工程2024 年 8 月工组织 日期： 日期：第一章 指导思想与实施目标第一节 指导思想在仔细阅读招标文件，领悟精神和对工程现场实地勘察的基础上，编制了回龙观 110KV 变电所升压主变水喷雾工程的施工组织设计。该施工组织设计用以指导和规工程施工，确保优质、高速、安全地完成本工程的建设任务。第二节 实施目标在精心组织，密切配合的基础上，确保实现如下目标：1、质量目标我们承诺：确保本工程为“优质”工程，具体质量保证措施祥见“第九章质量保证体系与措施”2、安全目标 杜绝伤亡与火灾、机械等事故，确保本工程为“0”事故工程。3、安全文明施工与环境保护目标 严格根据建设部和市有关施工现场文明施工管理规定进行施工，配合甲方和总包方，确保本工程为安全文明施工场地。在确保工程质量和工期的前提下，树立全员环保意识，实行有效措施，减少施工噪音和环境污染，自觉保护场公用设施杜绝施工扰民现象，最大限度减少对周边居民正常工作和生活的影响，最大限度减少对环境的污染。4、竣工交验目标 确保安装工程竣工资料的真实性、完整性。5、工程服务目标 我们对本消防安装工程质量全面负责。根据国家标准和招标文件要求在保修期与时进行工程回访与维修。现场免费为使用部门进行运行、维护培训。第二章 工程概况一、 工程概况回龙观变电站位于回龙观。主变消防水喷雾系统工程概况如下：新建消防水池和消防水泵房，敷设 DN200 消防主管道，消防水池自动补水系统。在消防水泵房安装消防稳压设备 1 套，为消防系统稳压，压力变动围：0.35～0.45MPa。每台主变布置 DN150 喷雾立管 14 根，安装 160L/1200水喷雾头 20 个，80L/900水喷雾头 17 个，80L/300水喷雾头6 个。每台主变设置一组 DN200 雨淋阀组，2 套雨淋阀组集中安装于消防水泵房。消防水泵设置巡检装置，可对消防水泵进行定期检测、传动。本工程火灾智能控制屏布置在警卫室。消防泵动力柜、消防电源柜设置在消防泵房。在主变旁设置消防现场控制柜。本系统可以自动、手动、就地启动系统灭火。二、 工程主要工作量1、主变消防水喷雾系统主要设备、材料序号设备、材料名称规格型号数量1消防水泵250HBRX-3Q=300m3/h H=90mN=110KW2 台2稳压泵40DL-5Q=10m3/h H=60m N=4KW2 台3稳压罐ф1200*25001 台4雨淋阀组DN2002 组5蜗轮传动蝶阀DN2004 个6蜗轮传动信号...
