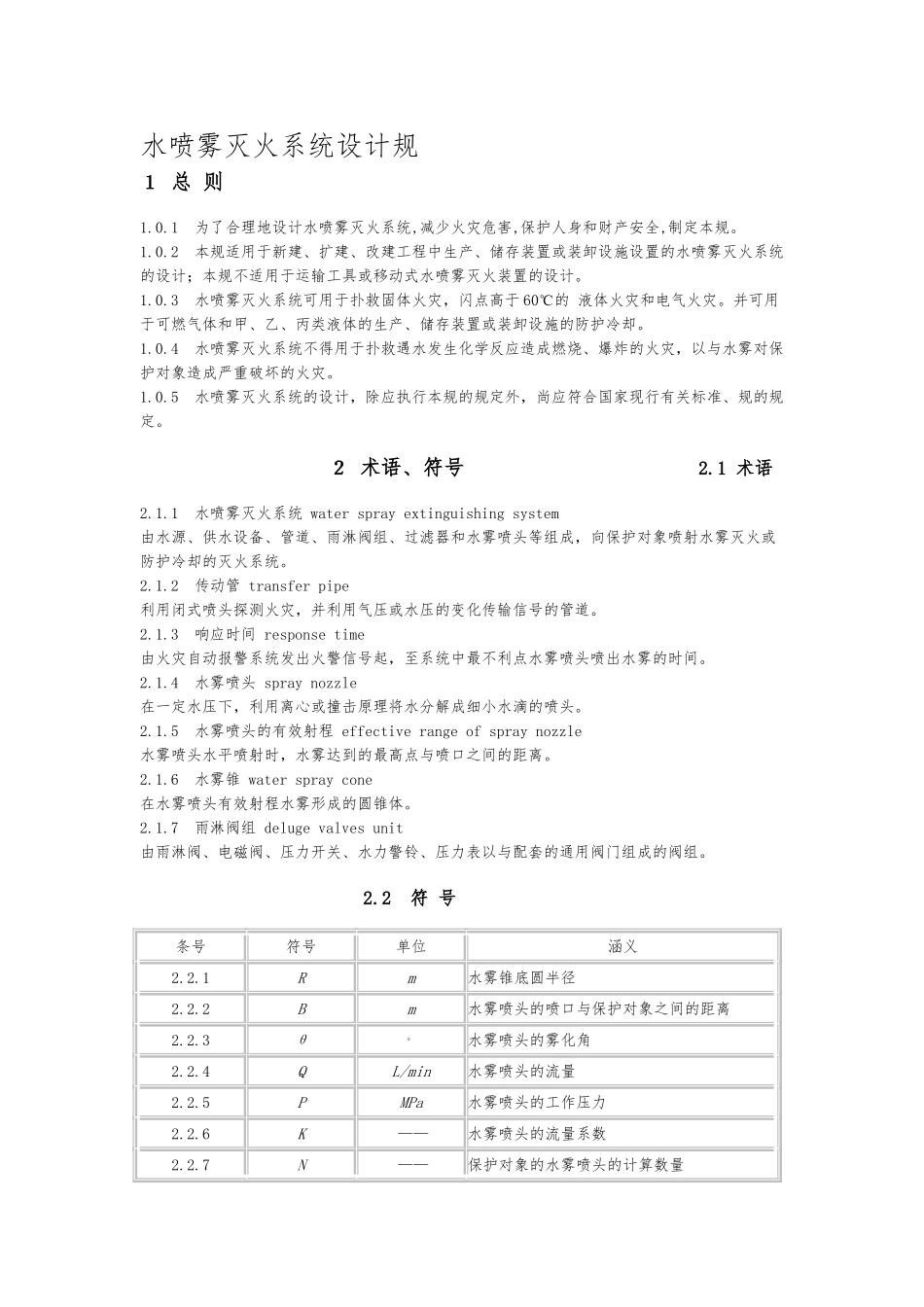

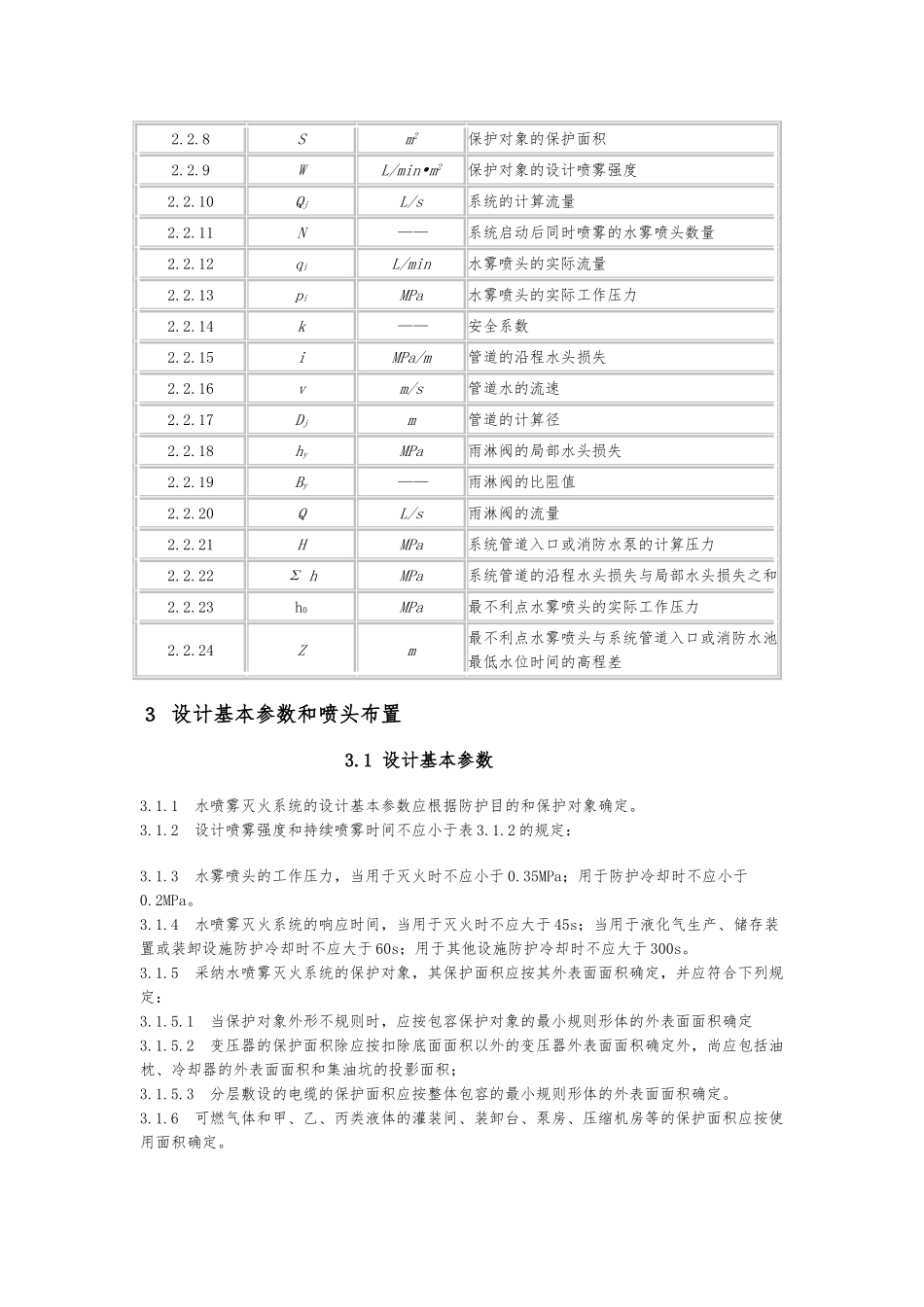

水喷雾灭火系统设计规１ 总 则 1.0.1 为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规。 1.0.2 本规适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规不适用于运输工具或移动式水喷雾灭火装置的设计。 1.0.3 水喷雾灭火系统可用于扑救固体火灾，闪点高于 60℃的 液体火灾和电气火灾。并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。1.0.4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以与水雾对保护对象造成严重破坏的火灾。1.0.5 水喷雾灭火系统的设计，除应执行本规的规定外，尚应符合国家现行有关标准、规的规定。 ２ 术语、符号 2.1 术语 2.1.1 水喷雾灭火系统 water spray extinguishing system由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。2.1.2 传动管 transfer pipe利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。2.1.3 响应时间 response time由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。2.1.4 水雾喷头 spray nozzle在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。2.1.5 水雾喷头的有效射程 effective range of spray nozzle水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。2.1.6 水雾锥 water spray cone在水雾喷头有效射程水雾形成的圆锥体。2.1.7 雨淋阀组 deluge valves unit由雨淋阀、电磁阀、压力开关、水力警铃、压力表以与配套的通用阀门组成的阀组。 2.2 符 号条号符号单位涵义2.2.1Rm水雾锥底圆半径2.2.2Bm水雾喷头的喷口与保护对象之间的距离2.2.3θ。水雾喷头的雾化角2.2.4QL/min水雾喷头的流量2.2.5PMPa水雾喷头的工作压力2.2.6K——水雾喷头的流量系数2.2.7N——保护对象的水雾喷头的计算数量2.2.8Sm2保护对象的保护面积2.2.9WL/min m•2保护对象的设计喷雾强度2.2.10QjL/s系统的计算流量2.2.11N——系统启动后同时喷雾的水雾喷头数量2.2.12qiL/min水雾喷头的实际流量2.2.13piMPa水雾喷头的实际工作压力2.2.14k——安全系数2.2.15iMPa/m管道的沿程水头损失2.2.16vm/s管道水的流速2.2.17Djm管道的计算径2.2.18hyMPa雨淋阀的局部水头损失2.2.19By——雨淋阀的比阻值2.2.20QL/s雨淋阀的流量2.2.21HMPa系统管道入口或消...
