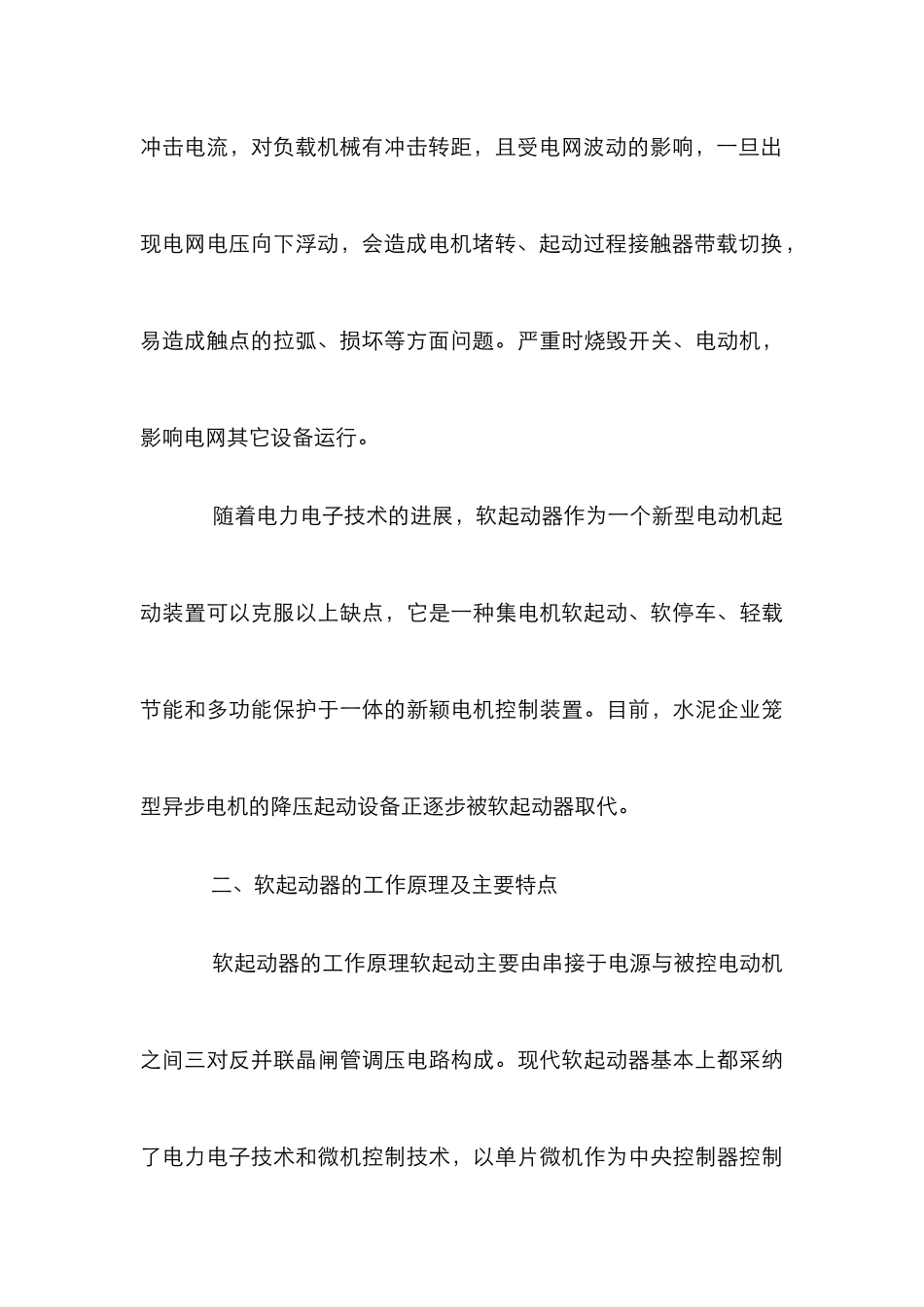

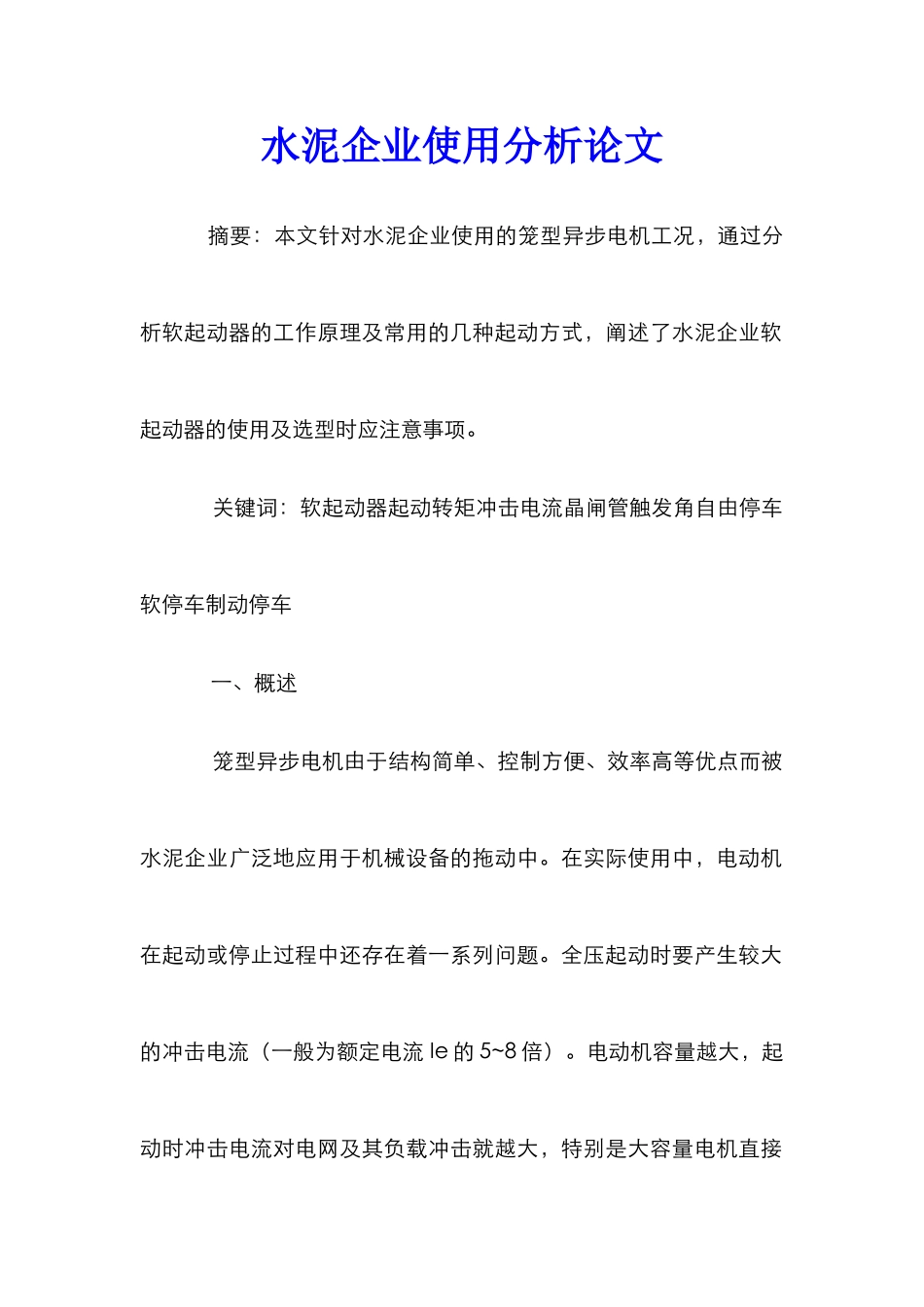

水泥企业使用分析论文 摘要：本文针对水泥企业使用的笼型异步电机工况，通过分析软起动器的工作原理及常用的几种起动方式，阐述了水泥企业软起动器的使用及选型时应注意事项。 关键词：软起动器起动转矩冲击电流晶闸管触发角自由停车软停车制动停车 一、概述 笼型异步电机由于结构简单、控制方便、效率高等优点而被水泥企业广泛地应用于机械设备的拖动中。在实际使用中，电动机在起动或停止过程中还存在着一系列问题。全压起动时要产生较大的冲击电流（一般为额定电流 Ie 的 5~8 倍）。电动机容量越大，起动时冲击电流对电网及其负载冲击就越大，特别是大容量电机直接起动会对电网及其他负载造成干扰，甚至危害电网的安全运行；同时由于起动应力较大，使负载设备的使用寿命降低。在停机时，假如拖动系统突然失去转矩，靠系统的摩擦转矩克服系统的惯性滑行停车，也给拖动系统带来诸多问题。 解决办法有两个：一是增大配电容量；二是采纳限制电机起动电流的起动设备。假如仅仅为起动电机而增大配电容量，从经济角度来说，显然不可取。为此，在水泥厂设计时，对低压大电机需要配备限制电机起动电流的起动设备，常用的有 Y/Δ 起动，自藕降压起动等方式来实现。这些方法虽然靠接触器切换电压实施启动降压，可以达到降低电流的目的，但没有从根本上解决起动瞬时电流尖峰冲击问题。起动转距基本固定不可调，起动过程中都存在二次冲击电流，对负载机械有冲击转距，且受电网波动的影响，一旦出现电网电压向下浮动，会造成电机堵转、起动过程接触器带载切换，易造成触点的拉弧、损坏等方面问题。严重时烧毁开关、电动机，影响电网其它设备运行。 随着电力电子技术的进展，软起动器作为一个新型电动机起动装置可以克服以上缺点，它是一种集电机软起动、软停车、轻载节能和多功能保护于一体的新颖电机控制装置。目前，水泥企业笼型异步电机的降压起动设备正逐步被软起动器取代。 二、软起动器的工作原理及主要特点 软起动器的工作原理软起动主要由串接于电源与被控电动机之间三对反并联晶闸管调压电路构成。现代软起动器基本上都采纳了电力电子技术和微机控制技术，以单片微机作为中央控制器控制核心来完成测量及各种控制算法，因此，软起动器具备了很强的功能和灵活性。整个起动过程是数字化程序软件控制下自动进行。利用三对晶闸管的电子开关特性，通过起动器中的单片机，控制其触发脉冲的迟早来改变触发角的大小。而触发导通角的大小，又改变...
