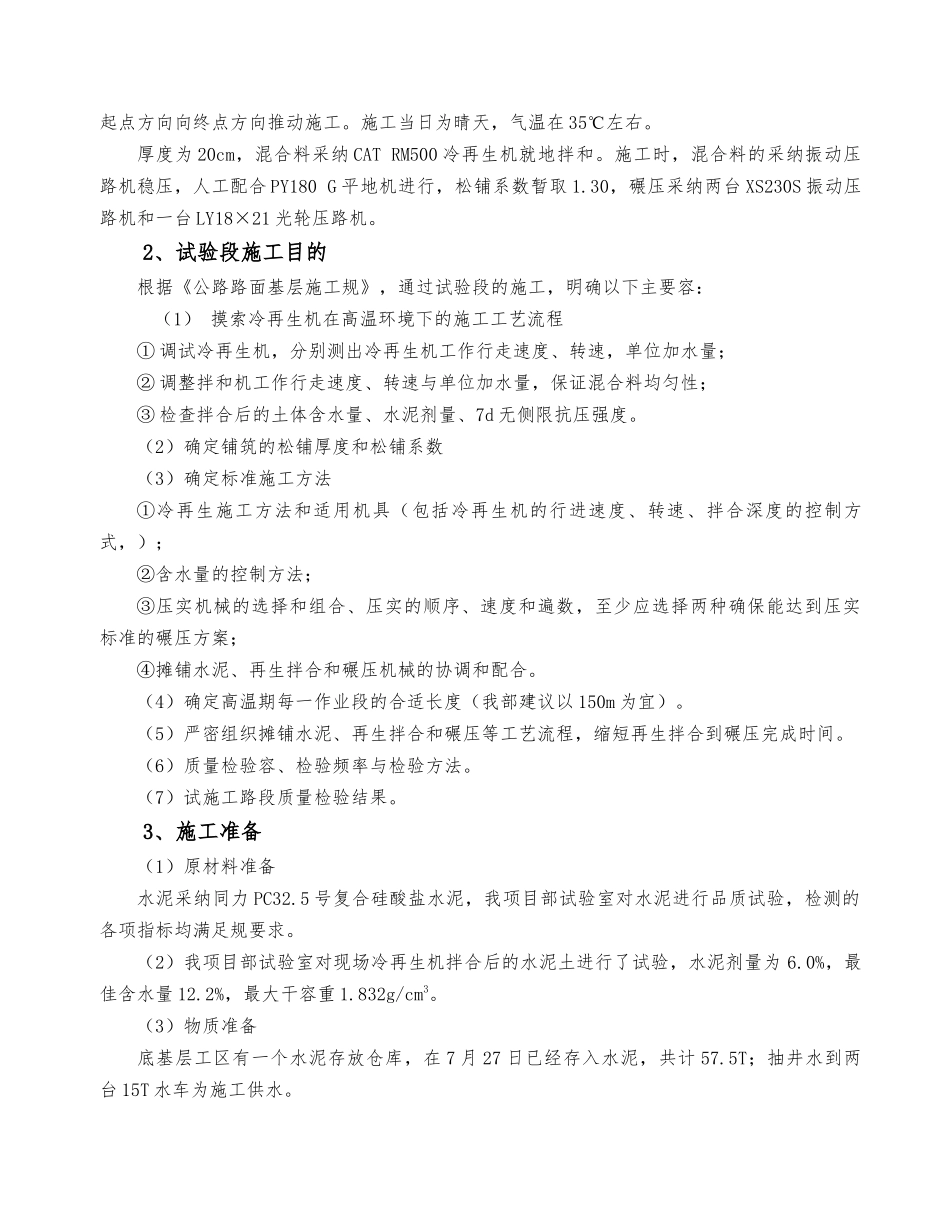

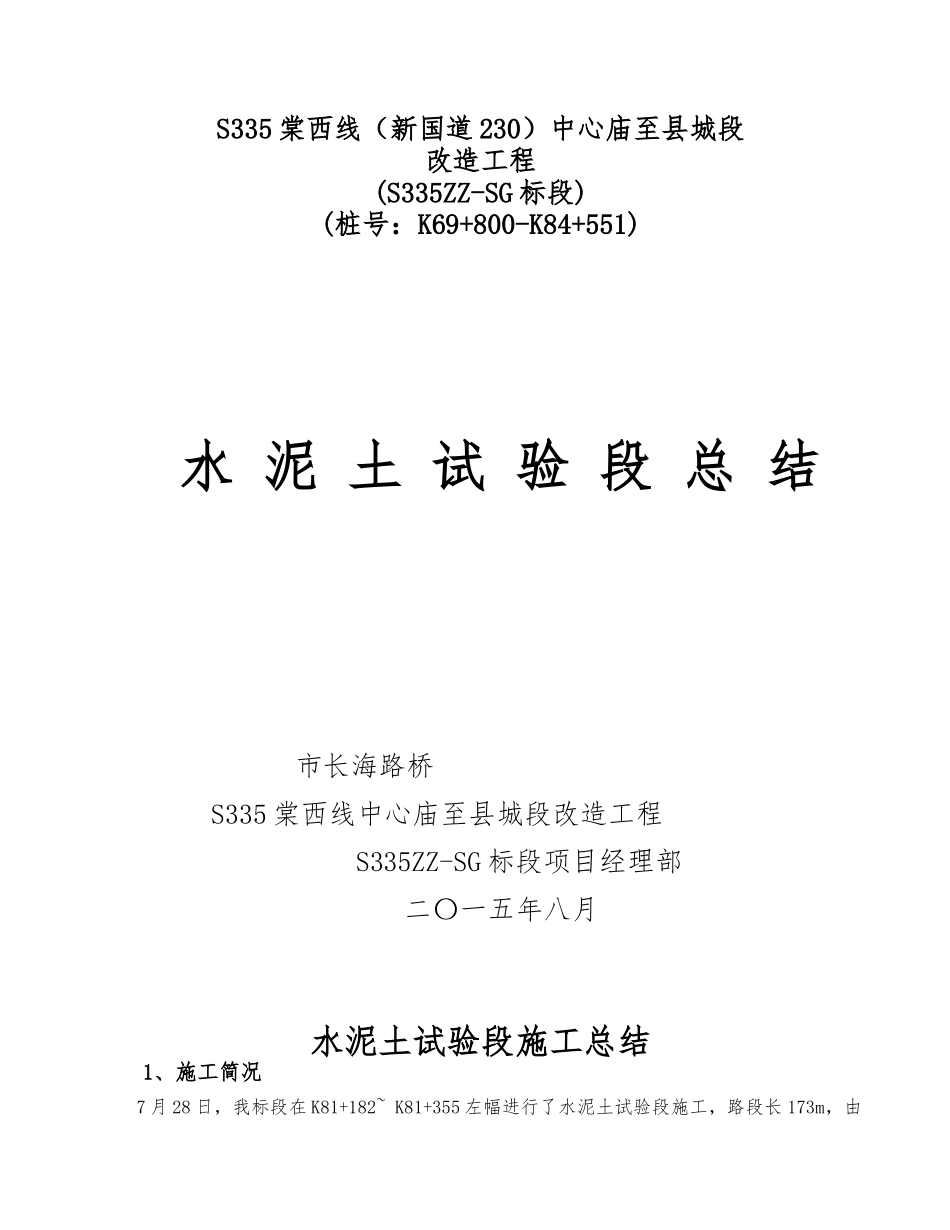

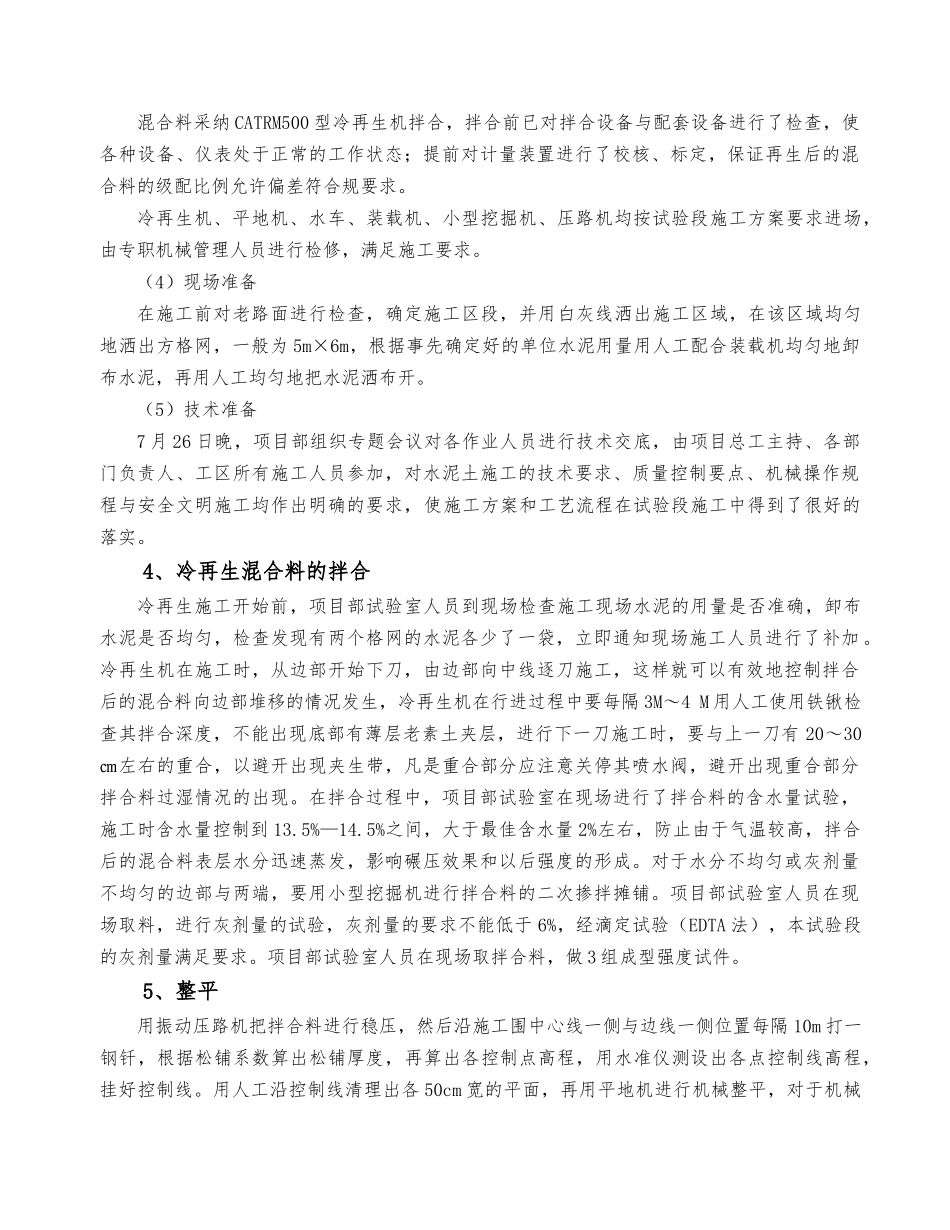

S335 棠西线（新国道 230）中心庙至县城段改造工程(S335ZZ-SG 标段)(桩号：K69+800-K84+551)水 泥 土 试 验 段 总 结市长海路桥S335 棠西线中心庙至县城段改造工程 S335ZZ-SG 标段项目经理部 二〇一五年八月水泥土试验段施工总结1、施工简况7 月 28 日，我标段在 K81+182~ K81+355 左幅进行了水泥土试验段施工，路段长 173m，由起点方向向终点方向推动施工。施工当日为晴天，气温在 35℃左右。厚度为 20cm，混合料采纳 CAT RM500 冷再生机就地拌和。施工时，混合料的采纳振动压路机稳压，人工配合 PY180 G 平地机进行，松铺系数暂取 1.30，碾压采纳两台 XS230S 振动压路机和一台 LY18×21 光轮压路机。2、试验段施工目的根据《公路路面基层施工规》，通过试验段的施工，明确以下主要容：（1） 摸索冷再生机在高温环境下的施工工艺流程① 调试冷再生机，分别测出冷再生机工作行走速度、转速，单位加水量；② 调整拌和机工作行走速度、转速与单位加水量，保证混合料均匀性；③ 检查拌合后的土体含水量、水泥剂量、7d 无侧限抗压强度。（2）确定铺筑的松铺厚度和松铺系数（3）确定标准施工方法①冷再生施工方法和适用机具（包括冷再生机的行进速度、转速、拌合深度的控制方式，）；②含水量的控制方法；③压实机械的选择和组合、压实的顺序、速度和遍数，至少应选择两种确保能达到压实标准的碾压方案；④摊铺水泥、再生拌合和碾压机械的协调和配合。（4）确定高温期每一作业段的合适长度（我部建议以 150m 为宜）。（5）严密组织摊铺水泥、再生拌合和碾压等工艺流程，缩短再生拌合到碾压完成时间。（6）质量检验容、检验频率与检验方法。（7）试施工路段质量检验结果。3、施工准备（1）原材料准备水泥采纳同力 PC32.5 号复合硅酸盐水泥，我项目部试验室对水泥进行品质试验，检测的各项指标均满足规要求。（2）我项目部试验室对现场冷再生机拌合后的水泥土进行了试验，水泥剂量为 6.0%，最佳含水量 12.2%，最大干容重 1.832g/cm3。（3）物质准备底基层工区有一个水泥存放仓库，在 7 月 27 日已经存入水泥，共计 57.5T；抽井水到两台 15T 水车为施工供水。混合料采纳 CATRM500 型冷再生机拌合，拌合前已对拌合设备与配套设备进行了检查，使各种设备、仪表处于正常的工作状态；提前对计量装置进行了校核、标定，保证再生后的混合料的级配比例允许偏差符合规要求。冷再生机、平地机、水车、装载机...
