电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

水泥稳定碎石基层配合比设计说明

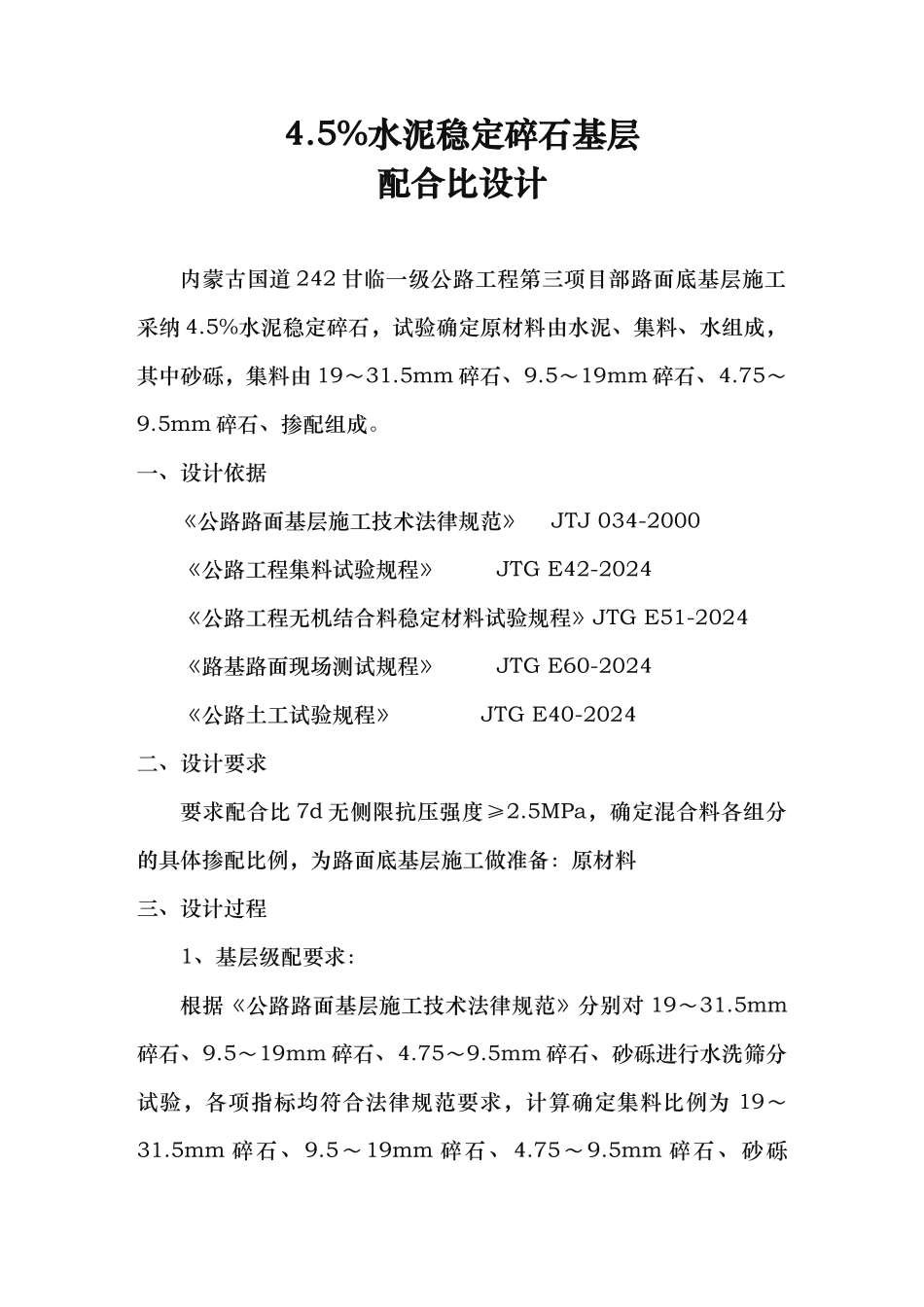

水泥稳定碎石基层配合比设计说明_第1页
1/6

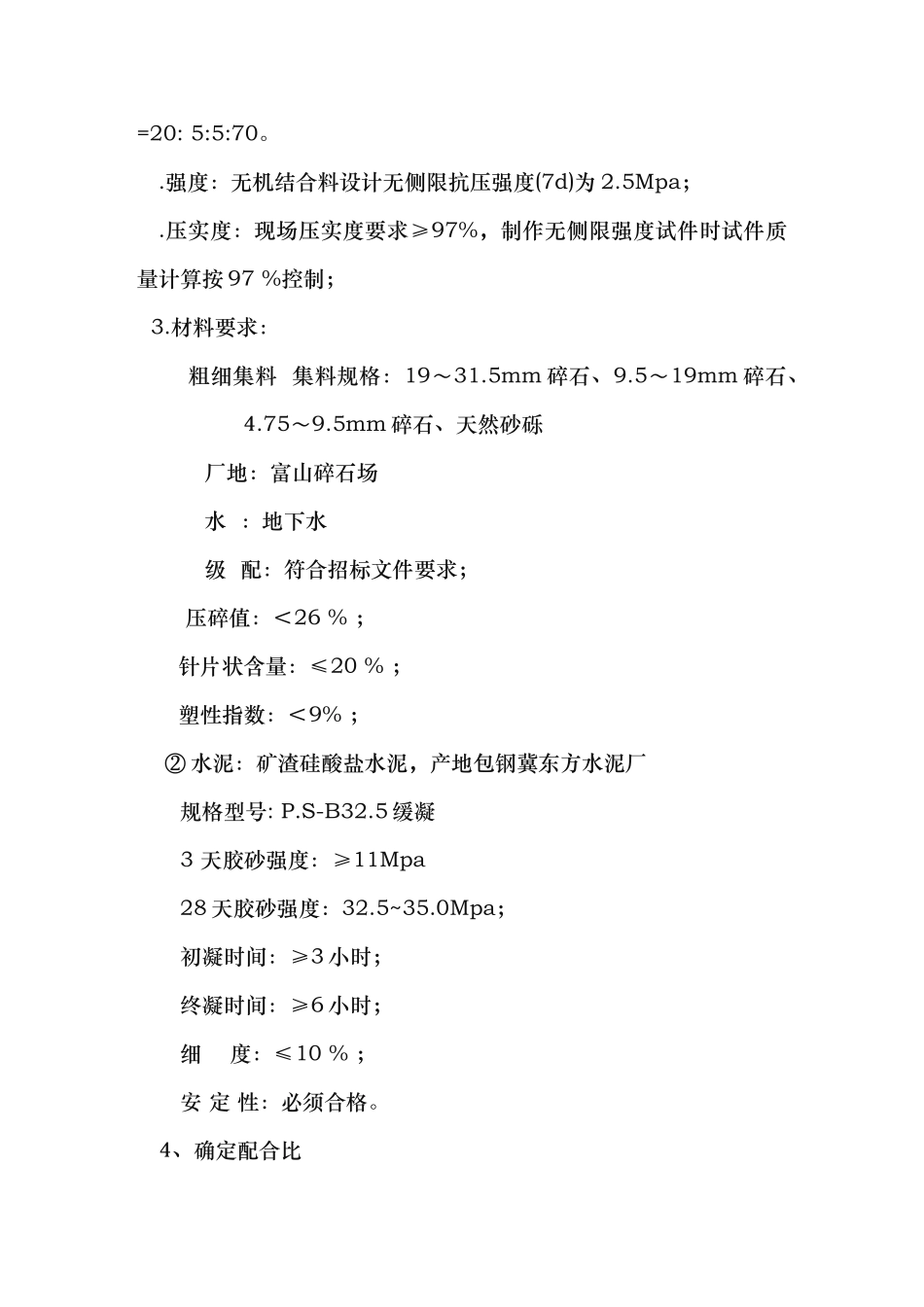

水泥稳定碎石基层配合比设计说明_第2页
2/6

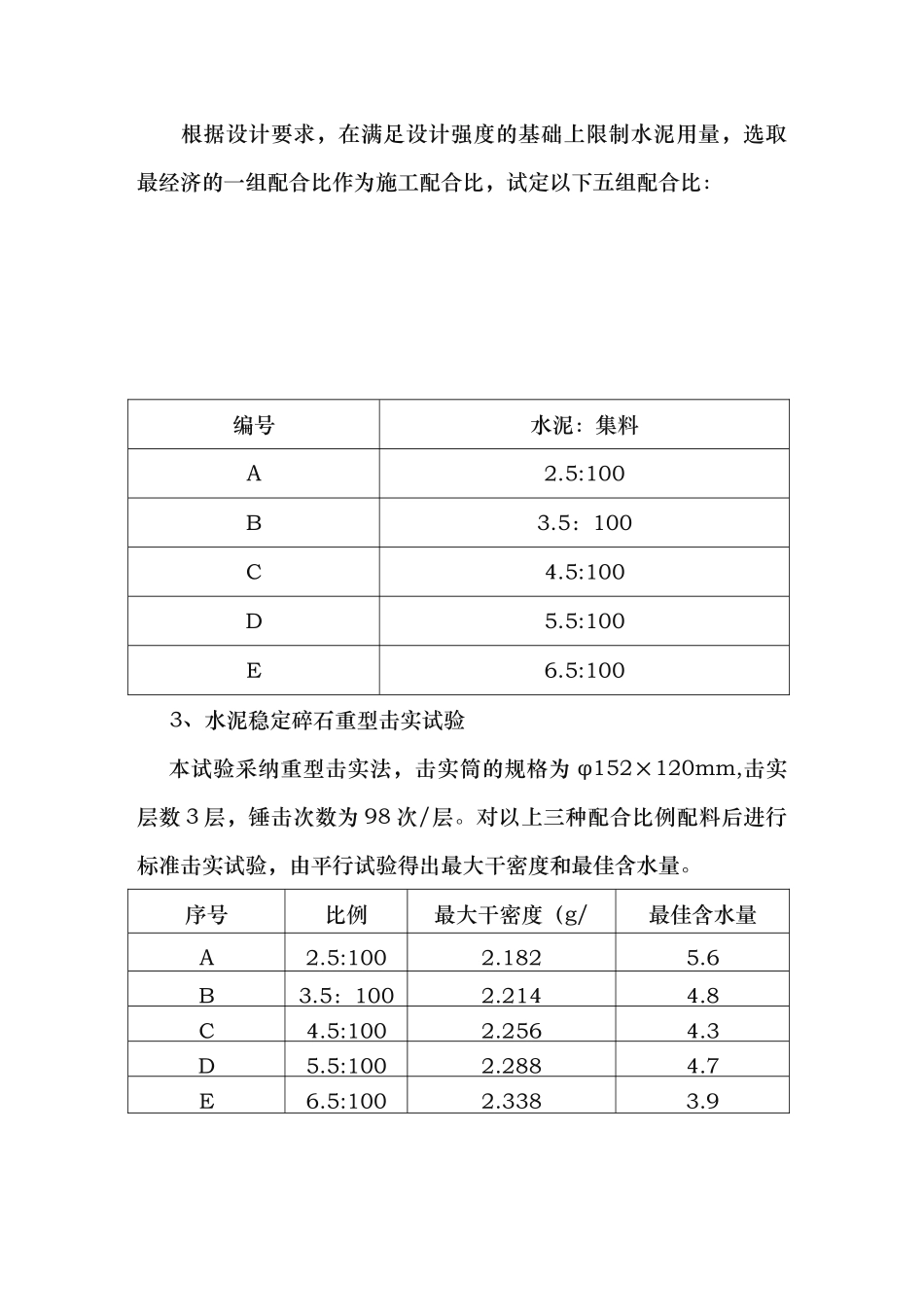

水泥稳定碎石基层配合比设计说明_第3页
3/6
4.5%水泥稳定碎石基层配合比设计内蒙古国道 242 甘临一级公路工程第三项目部路面底基层施工采纳 4.5%水泥稳定碎石,试验确定原材料由水泥、集料、水组成,其中砂砾,集料由 19~31.5mm 碎石、9.5~19mm 碎石、4.75~9.5mm 碎石、掺配组成。一、设计依据《公路路面基层施工技术法律规范》 JTJ 034-2000《公路工程集料试验规程》 JTG E42-2024《公路工程无机结合料稳定材料试验规程》JTG E51-2024《路基路面现场测试规程》 JTG E60-2024《公路土工试验规程》 JTG E40-2024二、设计要求要求配合比 7d 无侧限抗压强度≥2.5MPa,确定混合料各组分的具体掺配比例,为路面底基层施工做准备:原材料三、设计过程1、基层级配要求:根据《公路路面基层施工技术法律规范》分别对 19~31.5mm碎石、9.5~19mm 碎石、4.75~9.5mm 碎石、砂砾进行水洗筛分试验,各项指标均符合法律规范要求,计算确定集料比例为 19~31.5mm 碎石、9.5~19mm 碎石、4.75~9.5mm 碎石、砂砾=20: 5:5:70。.强度:无机结合料设计无侧限抗压强度(7d)为 2.5Mpa;.压实度:现场压实度要求≥97%,制作无侧限强度试件时试件质量计算按 97 %控制; 3.材料要求:粗细集料 集料规格:19~31.5mm 碎石、9.5~19mm 碎石、4.75~9.5mm 碎石、天然砂砾厂地:富山碎石场水 :地下水级 配:符合招标文件要求; 压碎值:<26 % ; 针片状含量:≤20 % ; 塑性指数:<9% ; ② 水泥:矿渣硅酸盐水泥,产地包钢冀东方水泥厂规格型号: P.S-B32.5 缓凝3 天胶砂强度:≥11Mpa28 天胶砂强度:32.5~35.0Mpa;初凝时间:≥3 小时;终凝时间:≥6 小时;细 度:≤10 % ;安 定 性:必须合格。4、确定配合比根据设计要求,在满足设计强度的基础上限制水泥用量,选取最经济的一组配合比作为施工配合比,试定以下五组配合比:编号水泥:集料A2.5:100B3.5:100C4.5:100D5.5:100E6.5:1003、水泥稳定碎石重型击实试验 本试验采纳重型击实法,击实筒的规格为 φ152×120mm,击实层数 3 层,锤击次数为 98 次/层。对以上三种配合比例配料后进行标准击实试验,由平行试验得出最大干密度和最佳含水量。序号比例最大干密度(g/最佳含水量A2.5:1002.1825.6B3.5:1002.2144.8C4.5:1002.2564.3D5.5:1002.2884.7E6.5:1002.3383.9七天无侧限抗压强度试验结果汇总如下: 序号配合比平均强度(MPa)标准差偏差系数代表值(MPa)A2.5:1004.00.1453.63.8B3.5:C4.5:100...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

水泥稳定碎石基层配合比设计说明

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
