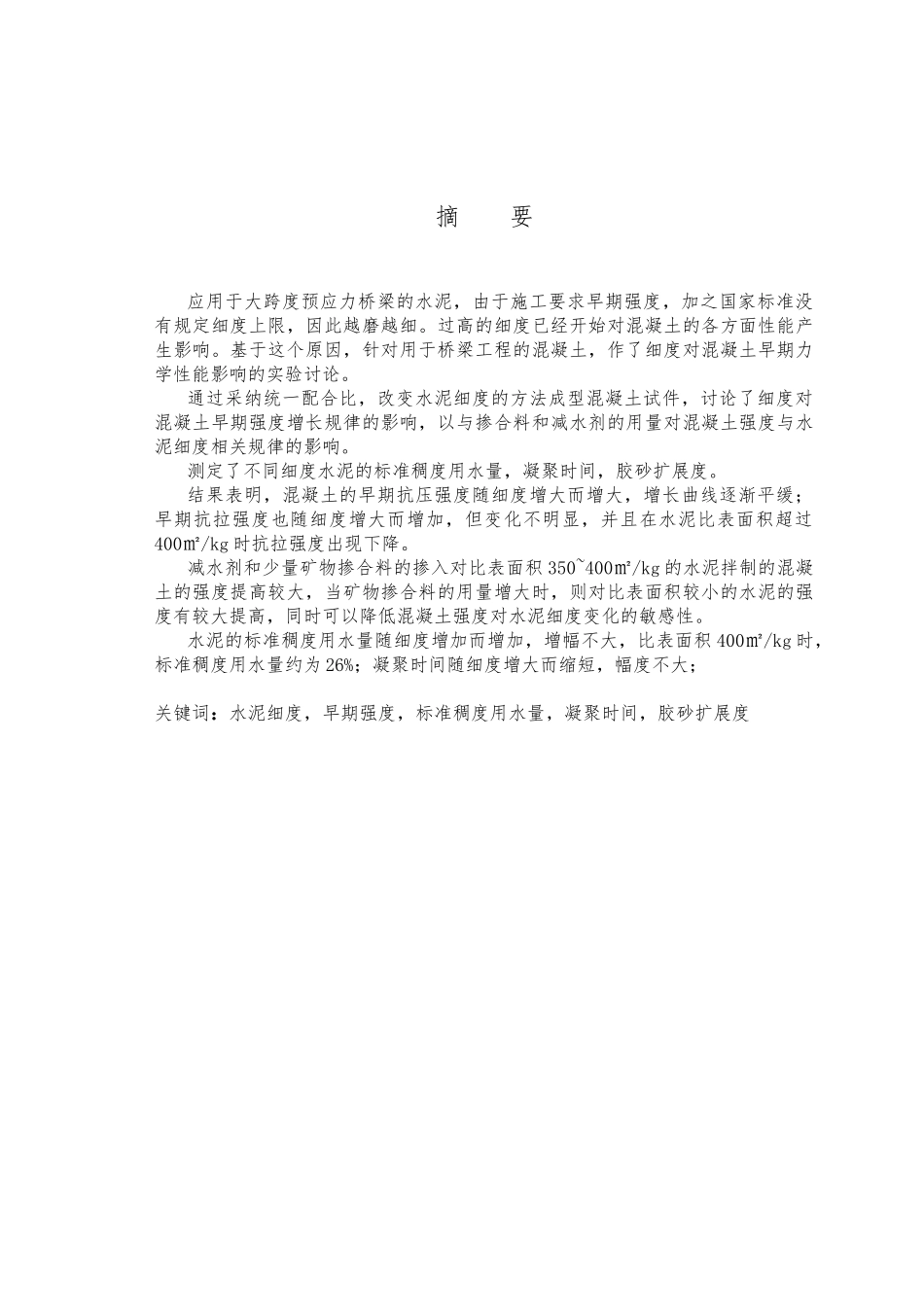

本科学生毕业设计（论文）水泥细度对混凝土早期性能的影响Graduation Design(Thesis) of ChongqingUniversityReasearch of the effect of cement fineness on the early properties of concreteUndergraduate: GaoyangSupervisor: Dr. Jia XingwenMajor: Inorganic non-metallic materials engineeringCollege of Material Science and EngineeringChongqingUniversityJune 2024摘 要应用于大跨度预应力桥梁的水泥，由于施工要求早期强度，加之国家标准没有规定细度上限，因此越磨越细。过高的细度已经开始对混凝土的各方面性能产生影响。基于这个原因，针对用于桥梁工程的混凝土，作了细度对混凝土早期力学性能影响的实验讨论。通过采纳统一配合比，改变水泥细度的方法成型混凝土试件，讨论了细度对混凝土早期强度增长规律的影响，以与掺合料和减水剂的用量对混凝土强度与水泥细度相关规律的影响。测定了不同细度水泥的标准稠度用水量，凝聚时间，胶砂扩展度。结果表明，混凝土的早期抗压强度随细度增大而增大，增长曲线逐渐平缓；早期抗拉强度也随细度增大而增加，但变化不明显，并且在水泥比表面积超过400㎡/kg 时抗拉强度出现下降。减水剂和少量矿物掺合料的掺入对比表面积 350~400㎡/kg 的水泥拌制的混凝土的强度提高较大，当矿物掺合料的用量增大时，则对比表面积较小的水泥的强度有较大提高，同时可以降低混凝土强度对水泥细度变化的敏感性。水泥的标准稠度用水量随细度增加而增加，增幅不大，比表面积 400㎡/kg 时，标准稠度用水量约为 26%；凝聚时间随细度增大而缩短，幅度不大；关键词：水泥细度，早期强度，标准稠度用水量，凝聚时间，胶砂扩展度ABSTRACTAs the demand of the early strength of concrete grows,while the national standards hasn't fixed a fineness limit,the fineness of cement used in long-span prestressed concrete bridge increases without control. Excessive fineness begins to affect the performance of all aspects of concrete.For that reason, in this paper the affect of cement fineness on the early properties ofconcrete is studied.The results show that early compressive strength of concrete increases with the fineness ， and growth curve turns from steep...
