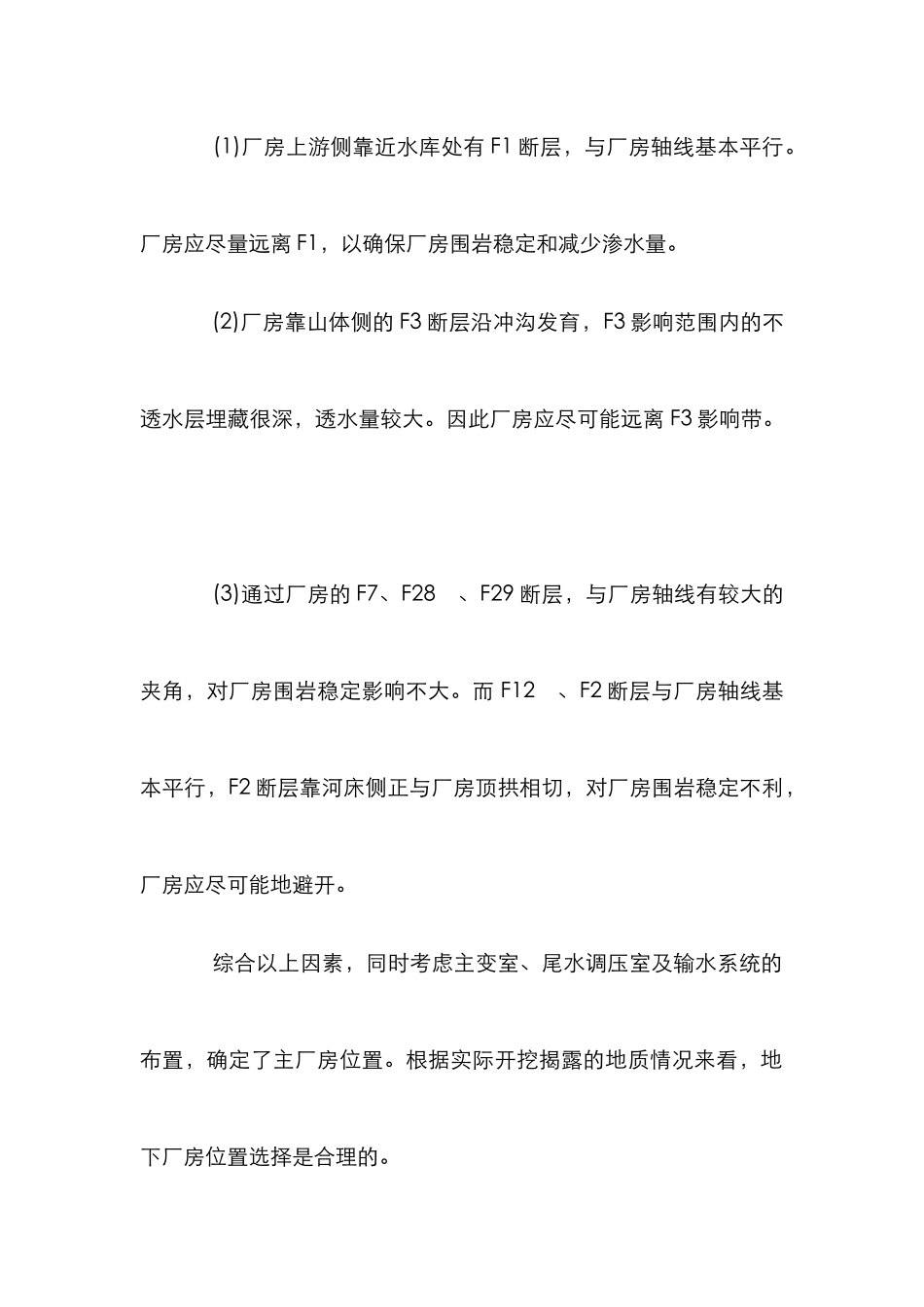

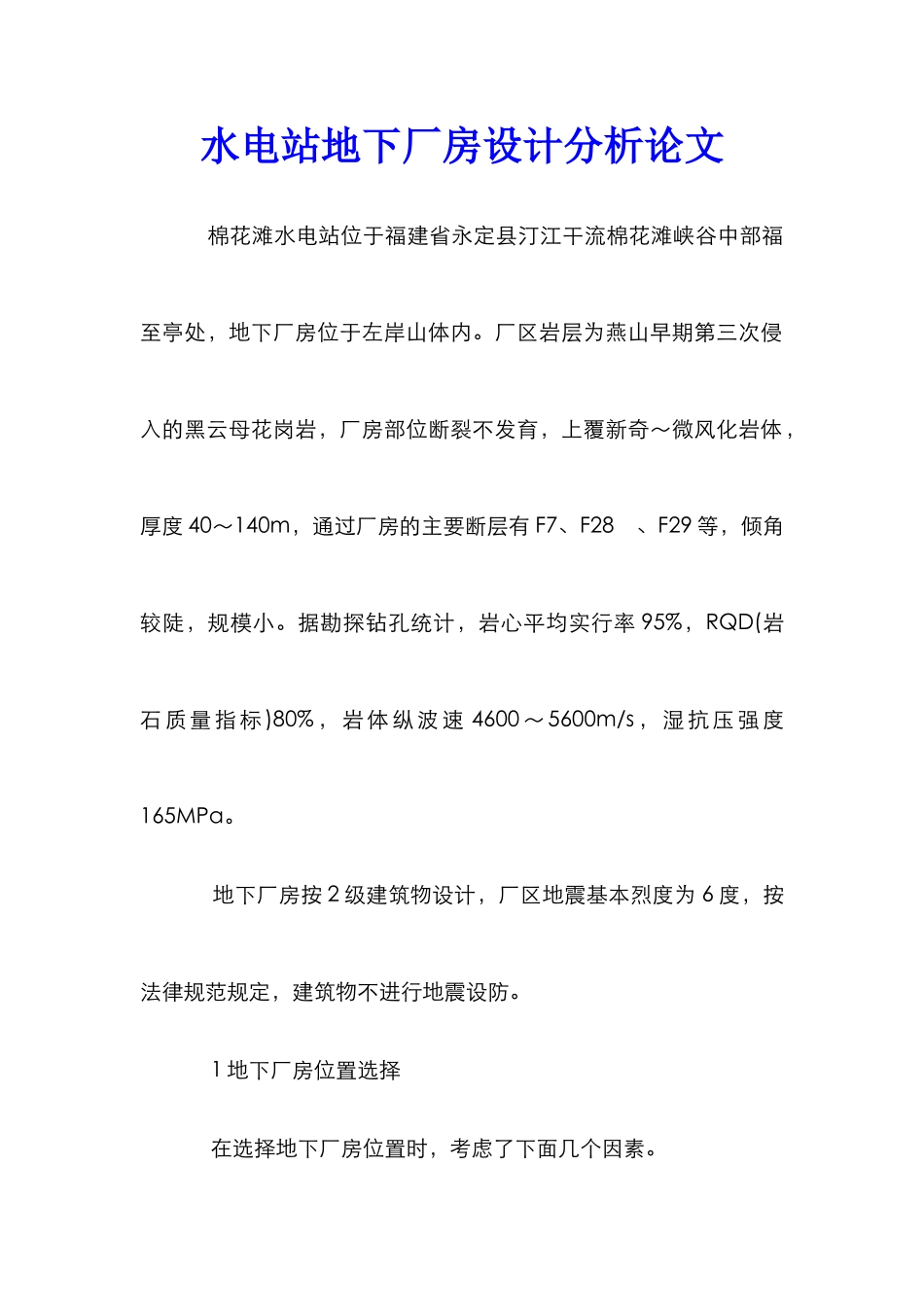

水电站地下厂房设计分析论文 棉花滩水电站位于福建省永定县汀江干流棉花滩峡谷中部福至亭处，地下厂房位于左岸山体内。厂区岩层为燕山早期第三次侵入的黑云母花岗岩，厂房部位断裂不发育，上覆新奇～微风化岩体，厚度 40～140m，通过厂房的主要断层有 F7、F28、F29 等，倾角较陡，规模小。据勘探钻孔统计，岩心平均实行率 95%，RQD(岩石质量指标 )80% ，岩体纵波速 4600 ～ 5600m/s，湿抗压强度165MPa。 地下厂房按 2 级建筑物设计，厂区地震基本烈度为 6 度，按法律规范规定，建筑物不进行地震设防。 1 地下厂房位置选择 在选择地下厂房位置时，考虑了下面几个因素。 (1)厂房上游侧靠近水库处有 F1 断层，与厂房轴线基本平行。厂房应尽量远离 F1，以确保厂房围岩稳定和减少渗水量。 (2)厂房靠山体侧的 F3 断层沿冲沟发育，F3 影响范围内的不透水层埋藏很深，透水量较大。因此厂房应尽可能远离 F3 影响带。 (3)通过厂房的 F7、F28、F29 断层，与厂房轴线有较大的夹角，对厂房围岩稳定影响不大。而 F12、F2 断层与厂房轴线基本平行，F2 断层靠河床侧正与厂房顶拱相切，对厂房围岩稳定不利，厂房应尽可能地避开。 综合以上因素，同时考虑主变室、尾水调压室及输水系统的布置，确定了主厂房位置。根据实际开挖揭露的地质情况来看，地下厂房位置选择是合理的。 2 厂房纵轴线方向确定 2.1 确定原则 (1)厂房纵轴线应尽可能垂直于岩体主要节理裂隙的走向或与其成较大的夹角，避开上下游边墙承受较大的侧向压力，以利于围岩稳定。 (2)轴线尽可能平行于初始地应力的最大主应力方向或与其成较小夹角。 2.2 轴线方向确定 根据厂区节理玫瑰图及实测的三维地应力成果，在满足洞室稳定和输水发电系统总布置要求的前提下，厂房轴线方向确定为N40°E。理由如下。 (1)根据厂区节理玫瑰图分析，主要节理组方向为 N15～30°W，次要节理组方向为 N70～85°E。厂房纵轴线与主要节理组方向夹角为 55～70°，与次要节理组方向夹角为 30～45°。 (2) 从 实 测 的 三 维 地 应 力 成 果 看 ， 最 大 主 应 力 方 向 为N68.9°E，与厂房纵轴线方向夹角为 28.9°，虽然夹角稍偏大，但其应力值为 6.80MPa，属中低应力区，对厂房纵轴线方向选择影响不大。 3 地下洞室群布置 除了开关站出线场和控制楼布置于地面外，主厂房、主变室、尾水调压室及其他洞室...
