水电解制氢设备系列说明书

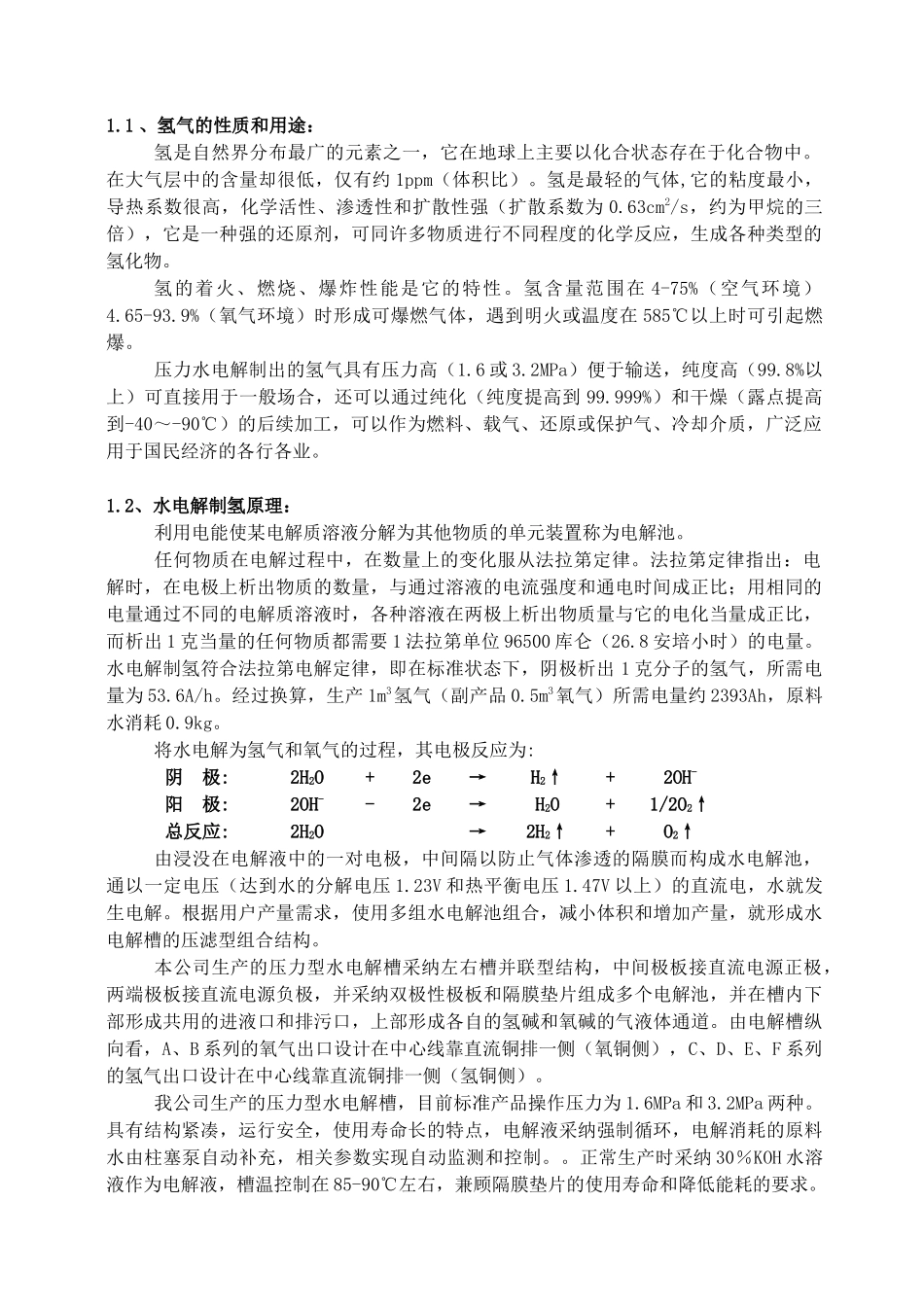

水电解制氢设备操作使用手册\苏州竞立制氢设备有限公司1、简述1.1 、氢气的性质和用途：氢是自然界分布最广的元素之一，它在地球上主要以化合状态存在于化合物中。在大气层中的含量却很低，仅有约 1ppm（体积比）。氢是最轻的气体,它的粘度最小，导热系数很高，化学活性、渗透性和扩散性强（扩散系数为 0.63cm2/s，约为甲烷的三倍），它是一种强的还原剂，可同许多物质进行不同程度的化学反应，生成各种类型的氢化物。氢的着火、燃烧、爆炸性能是它的特性。氢含量范围在 4-75%（空气环境）4.65-93.9%（氧气环境）时形成可爆燃气体，遇到明火或温度在 585℃以上时可引起燃爆。压力水电解制出的氢气具有压力高（1.6 或 3.2MPa）便于输送，纯度高（99.8%以上）可直接用于一般场合，还可以通过纯化（纯度提高到 99.999%）和干燥（露点提高到-40～-90℃）的后续加工，可以作为燃料、载气、还原或保护气、冷却介质，广泛应用于国民经济的各行各业。1.2、水电解制氢原理：利用电能使某电解质溶液分解为其他物质的单元装置称为电解池。任何物质在电解过程中，在数量上的变化服从法拉第定律。法拉第定律指出：电解时，在电极上析出物质的数量，与通过溶液的电流强度和通电时间成正比；用相同的电量通过不同的电解质溶液时，各种溶液在两极上析出物质量与它的电化当量成正比，而析出 1 克当量的任何物质都需要 1 法拉第单位 96500 库仑（26.8 安培小时）的电量。水电解制氢符合法拉第电解定律，即在标准状态下，阴极析出 1 克分子的氢气，所需电量为 53.6A/h。经过换算，生产 1m3氢气（副产品 0.5m3氧气）所需电量约 2393Ah，原料水消耗 0.9kg。将水电解为氢气和氧气的过程，其电极反应为:阴 极:2H2O+2e→H2↑+2OH-阳 极:2OH--2e→H2O+1/2O2↑总反应:2H2O→2H2↑+O2↑由浸没在电解液中的一对电极，中间隔以防止气体渗透的隔膜而构成水电解池，通以一定电压（达到水的分解电压 1.23V 和热平衡电压 1.47V 以上）的直流电，水就发生电解。根据用户产量需求，使用多组水电解池组合，减小体积和增加产量，就形成水电解槽的压滤型组合结构。本公司生产的压力型水电解槽采纳左右槽并联型结构，中间极板接直流电源正极，两端极板接直流电源负极，并采纳双极性极板和隔膜垫片组成多个电解池，并在槽内下部形成共用的进液口和排污口，上部形成各自的氢碱和氧碱的气液体通道。由电解槽纵向看，A、B 系列的氧气出口设计在中心线靠直流铜排一...
