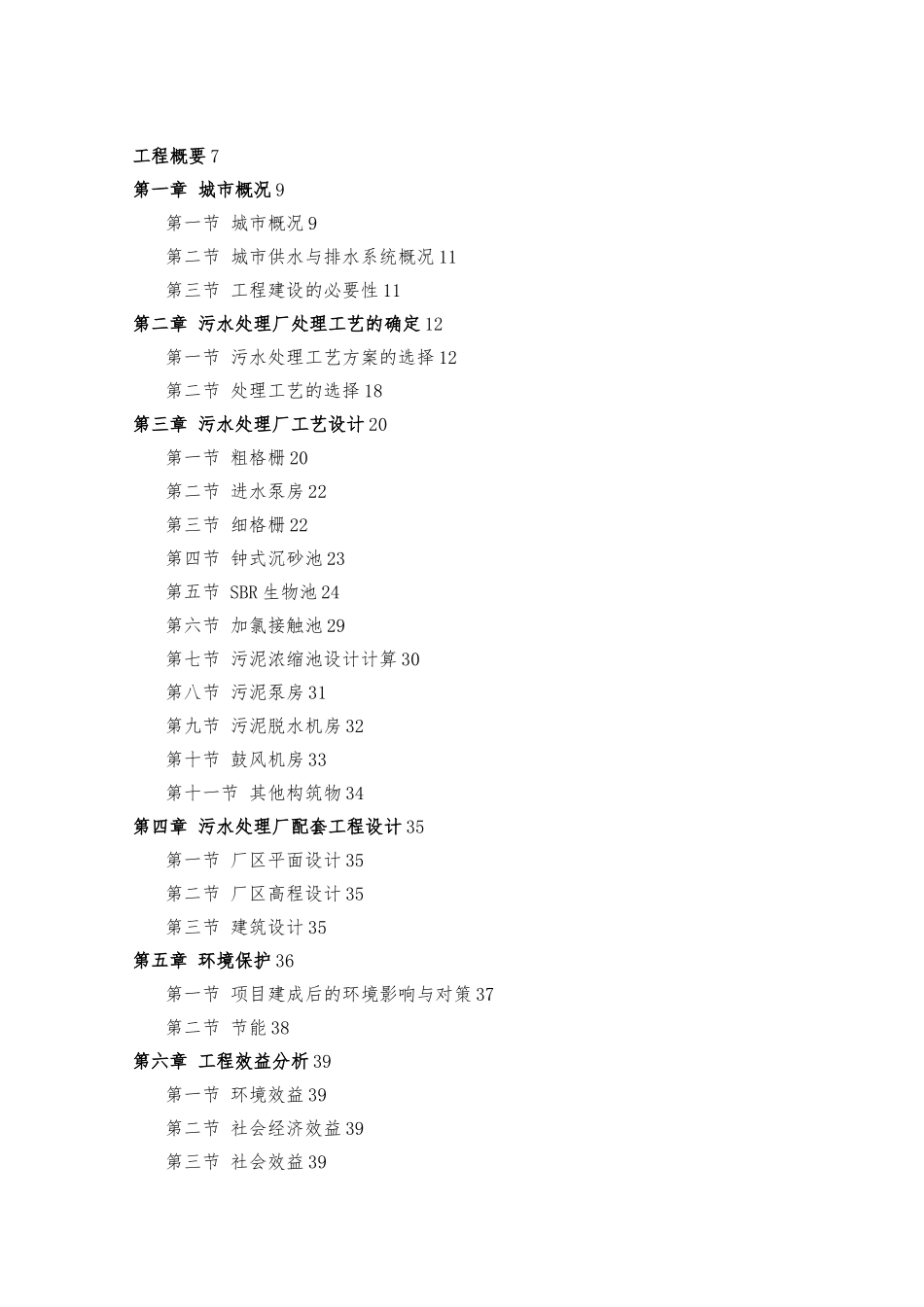

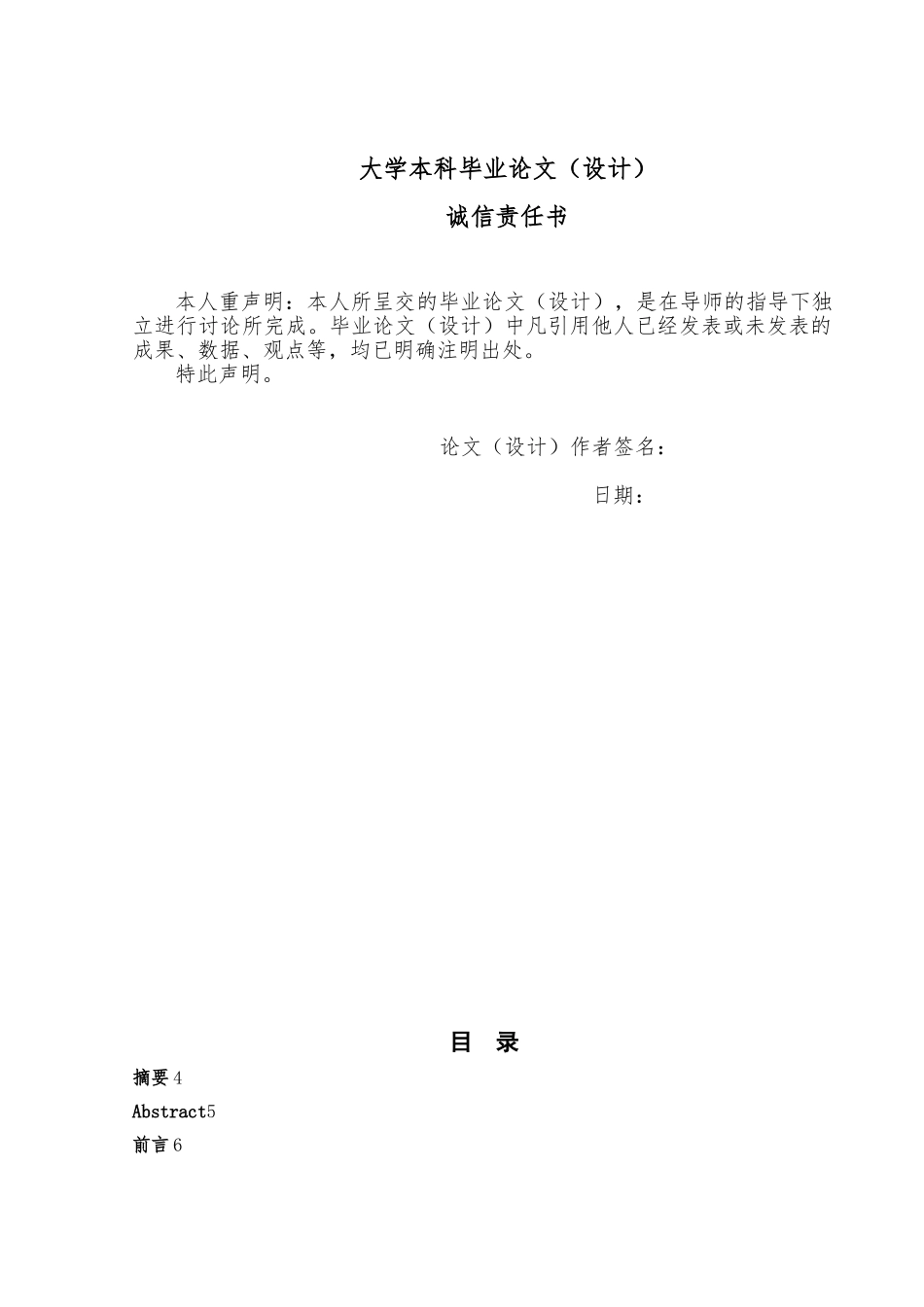

大学本科毕业论文(设计)诚信责任书本人重声明:本人所呈交的毕业论文(设计),是在导师的指导下独立进行讨论所完成。毕业论文(设计)中凡引用他人已经发表或未发表的成果、数据、观点等,均已明确注明出处。特此声明。论文(设计)作者签名:日期:目 录摘要 4Abstract5前言 6工程概要 7第一章 城市概况 9第一节 城市概况 9第二节 城市供水与排水系统概况 11第三节 工程建设的必要性 11第二章 污水处理厂处理工艺的确定 12第一节 污水处理工艺方案的选择 12第二节 处理工艺的选择 18第三章 污水处理厂工艺设计 20第一节 粗格栅 20第二节 进水泵房 22第三节 细格栅 22第四节 钟式沉砂池 23第五节 SBR 生物池 24第六节 加氯接触池 29第七节 污泥浓缩池设计计算 30第八节 污泥泵房 31第九节 污泥脱水机房 32第十节 鼓风机房 33第十一节 其他构筑物 34第四章 污水处理厂配套工程设计 35第一节 厂区平面设计 35第二节 厂区高程设计 35第三节 建筑设计 35第五章 环境保护 36第一节 项目建成后的环境影响与对策 37第二节 节能 38第六章 工程效益分析 39第一节 环境效益 39第二节 社会经济效益 39第三节 社会效益 39第七章 污水处理厂的技术经济分析 40第八章 建议 42参考文献 43致词 44附: 工艺流程设计图纸钟式沉砂池设计图纸生物池设计图3万m3/d生活污水处理厂初步设计摘要本次毕业设计的题目为市某区污水处理厂工程设计。主要任务是工艺流程选择与构筑物设计和计算。该污水处理厂工程,设计规模 3 万 m3/d,采纳 SBR 工艺。该工艺具有工艺流程短、处理效果好、出水水质稳定、剩余污泥少、运行管理方便、基建与运行费用低等特点。该污水厂的污水处理流程为:从粗格栅到进水泵房,经泵房提升至细格栅,再进入钟式沉砂池,SBR 池,最后进入消毒池然后排放;污泥的流程为:从钟式沉砂池排出的剩余污泥首先进入污泥脱水间;而 SBR 池排出的污泥进行污泥浓缩间,再送至污泥脱水间,经过进一步压滤脱水,形成泥饼进行外运。关键词:污水处理、氧化沟、污泥浓缩、SBR 工艺3 million m3 / d life sewage preliminary designAbstractThe graduation design topic for the handan city district sewage treatment plant engineering design. Main task is to process selection and structure design and calculation.The sewage treatm...
