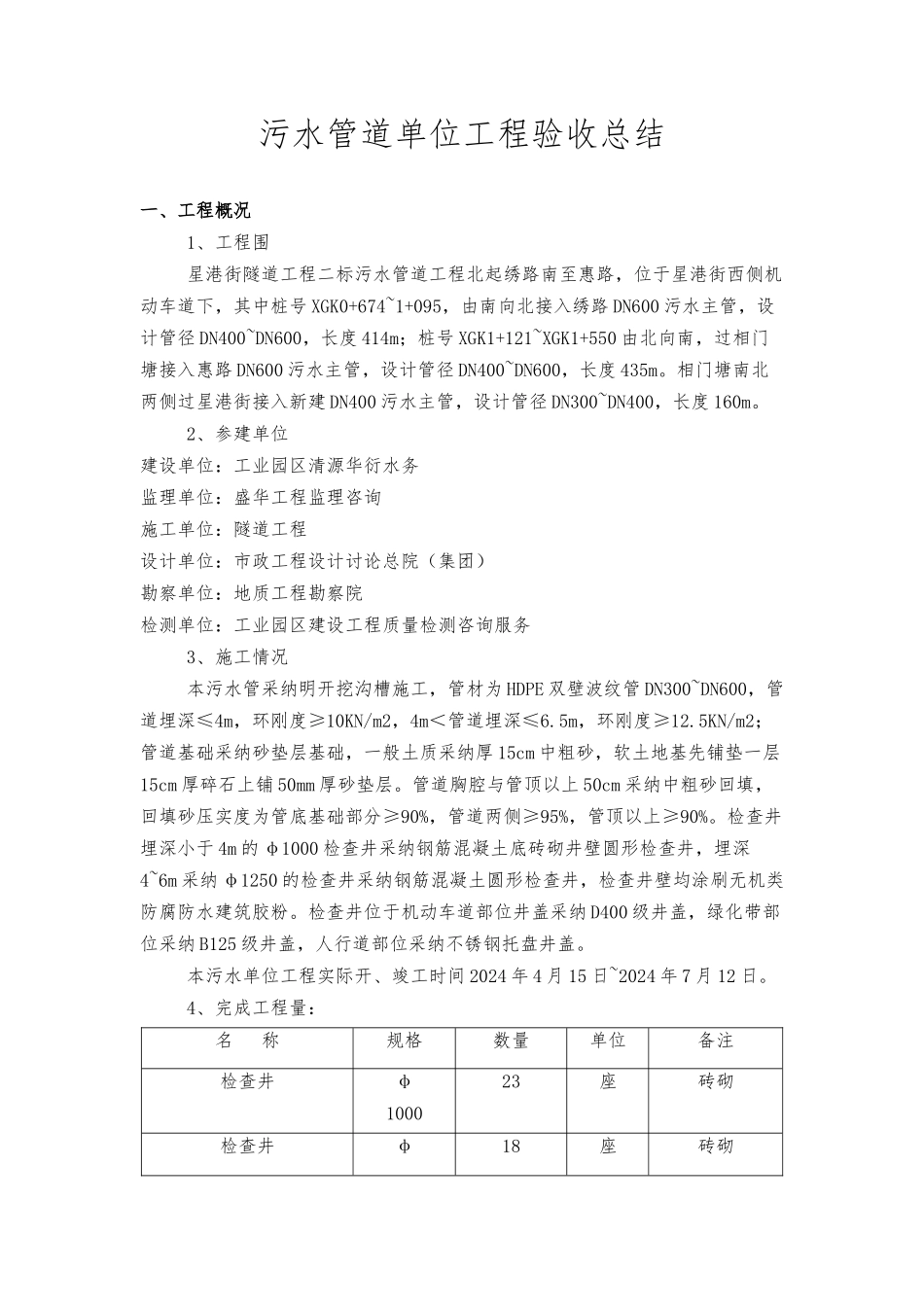

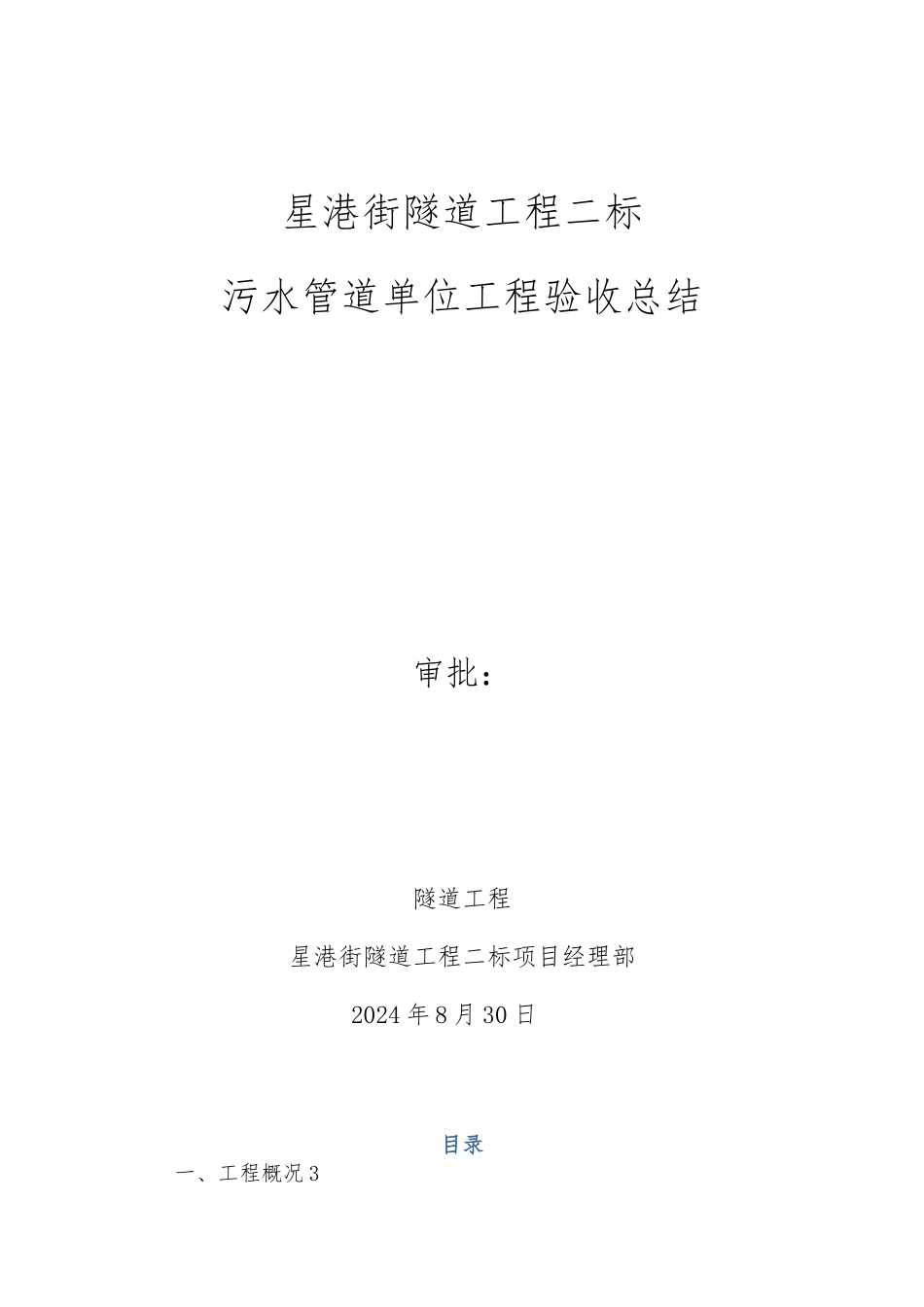

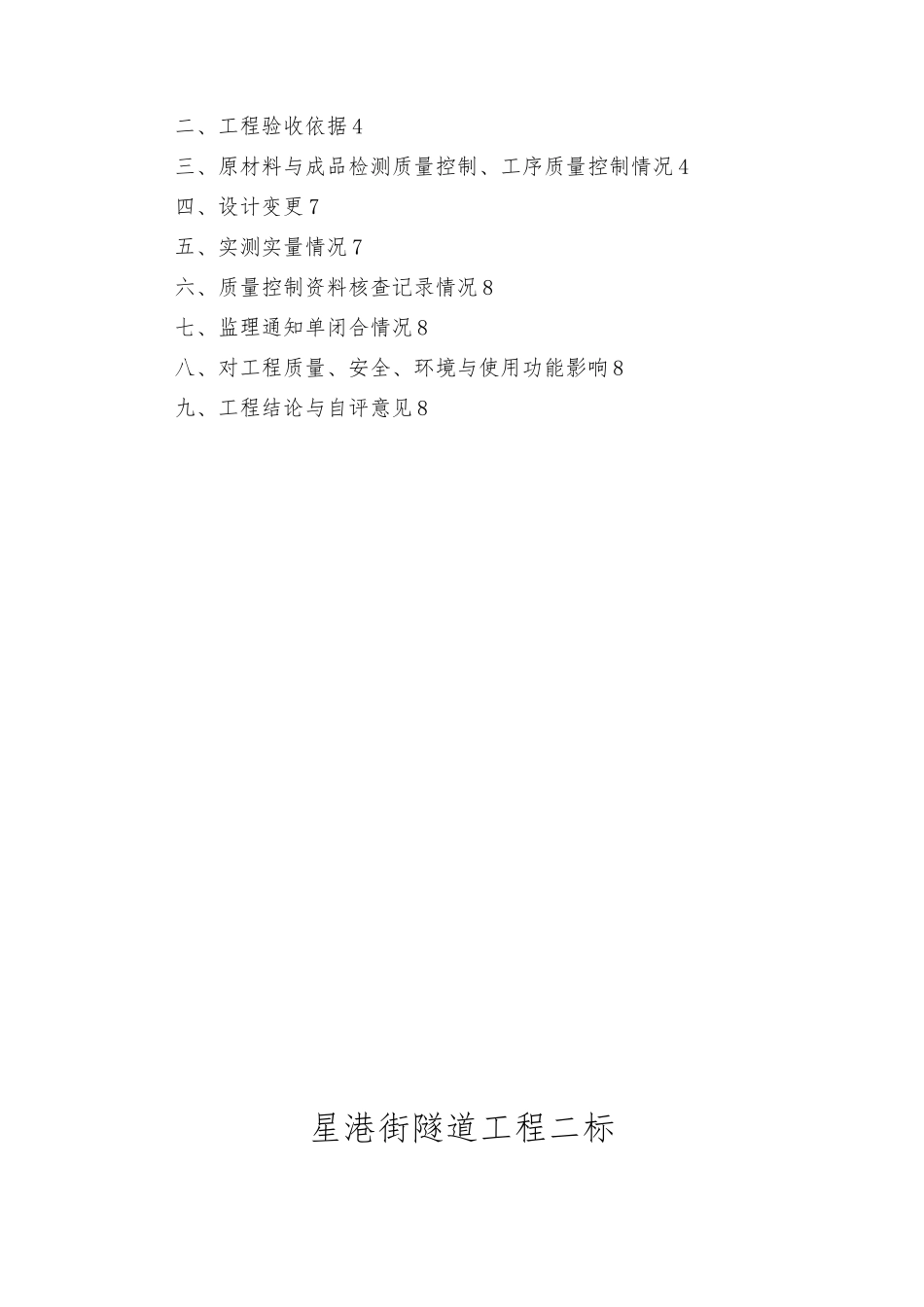

星港街隧道工程二标污水管道单位工程验收总结审批：隧道工程星港街隧道工程二标项目经理部2024 年 8 月 30 日目录一、工程概况 3二、工程验收依据 4三、原材料与成品检测质量控制、工序质量控制情况 4四、设计变更 7五、实测实量情况 7六、质量控制资料核查记录情况 8七、监理通知单闭合情况 8八、对工程质量、安全、环境与使用功能影响 8九、工程结论与自评意见 8星港街隧道工程二标污水管道单位工程验收总结一、工程概况1、工程围星港街隧道工程二标污水管道工程北起绣路南至惠路，位于星港街西侧机动车道下，其中桩号 XGK0+674~1+095，由南向北接入绣路 DN600 污水主管，设计管径 DN400~DN600，长度 414m；桩号 XGK1+121~XGK1+550 由北向南，过相门塘接入惠路 DN600 污水主管，设计管径 DN400~DN600，长度 435m。相门塘南北两侧过星港街接入新建 DN400 污水主管，设计管径 DN300~DN400，长度 160m。2、参建单位建设单位：工业园区清源华衍水务监理单位：盛华工程监理咨询施工单位：隧道工程设计单位：市政工程设计讨论总院（集团）勘察单位：地质工程勘察院检测单位：工业园区建设工程质量检测咨询服务3、施工情况本污水管采纳明开挖沟槽施工，管材为 HDPE 双壁波纹管 DN300~DN600，管道埋深≤4m，环刚度≥10KN/m2，4m＜管道埋深≤6.5m，环刚度≥12.5KN/m2；管道基础采纳砂垫层基础，一般土质采纳厚 15cm 中粗砂，软土地基先铺垫一层15cm 厚碎石上铺 50mm 厚砂垫层。管道胸腔与管顶以上 50cm 采纳中粗砂回填，回填砂压实度为管底基础部分≥90%，管道两侧≥95%，管顶以上≥90%。检查井埋深小于 4m 的 φ1000 检查井采纳钢筋混凝土底砖砌井壁圆形检查井，埋深4~6m 采纳 φ1250 的检查井采纳钢筋混凝土圆形检查井，检查井壁均涂刷无机类防腐防水建筑胶粉。检查井位于机动车道部位井盖采纳 D400 级井盖，绿化带部位采纳 B125 级井盖，人行道部位采纳不锈钢托盘井盖。本污水单位工程实际开、竣工时间 2024 年 4 月 15 日~2024 年 7 月 12 日。4、完成工程量：名 称规格数量单位备注检查井φ100023座砖砌检查井φ18座砖砌1250竖槽式混凝土跌水井2100*10002座钢筋混凝土HDPE 双壁波纹管DN300198mHDPE 双壁波纹管DN400663.1mHDPE 双壁波纹管DN600441m二、工程验收依据在本工程施工过程中，星港街项经部严格根据施工图与经审批的施工组织方案进行施工，施工中严格执行国家与相关规、标...
