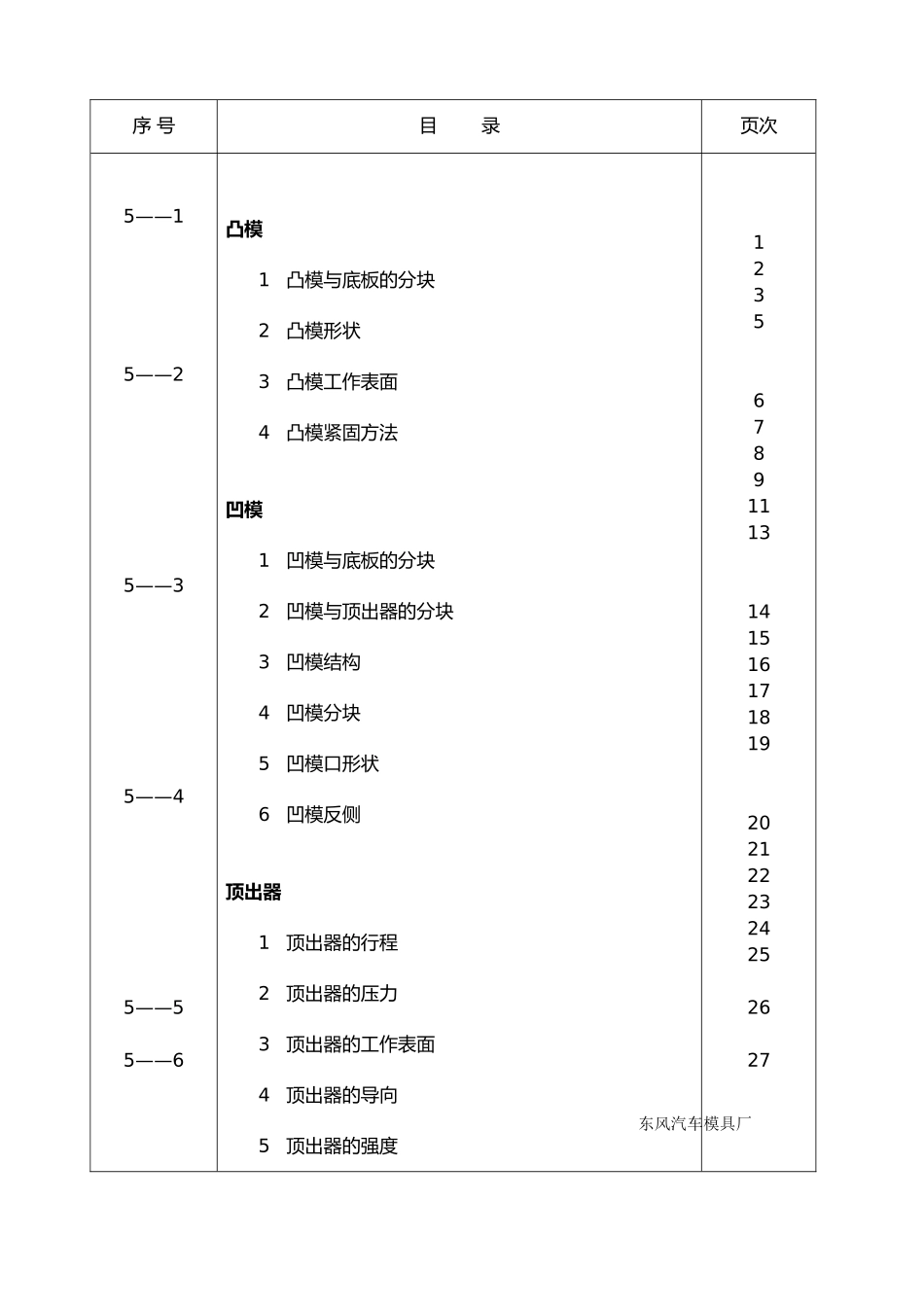

冷冲压模具设计标准第五册整形翻边模X X 汽车模具厂前 言随着冲压模具技术的不断进展，新工艺、新技术的不断出现，我们原来使用的冲压模具设计标准已不能适应新的要求。为此，我们组织编印了《冷冲压模具设计标准》，作为企业部标准，供广阔技术人员使用。本标准是在消化吸收国外模具行业标准的基础上，结合我们实际情况而制订的。本标准共分七册：第一册《制图规定》、第二册《开卷落料模》、第三册《拉延模》、第四册《修边冲孔模》、第五册《翻边整形模》、第六册《斜楔模》、第七册《连续模》。在由于时间和水平原因，本标准难免存在一些问题，欢迎大家与时指正。编 者二 00 一年十一月一日冷冲压模具设计标准 整形翻边模 目录5整 形 翻 边 模 序 号目 录页次5——15——25——35——45——55——6凸模1凸模与底板的分块2凸模形状3凸模工作表面4凸模紧固方法凹模1凹模与底板的分块2凹模与顶出器的分块3凹模结构4凹模分块5凹模口形状6凹模反侧顶出器1顶出器的行程2顶出器的压力3顶出器的工作表面4顶出器的导向5顶出器的强度1235678911131415161718192021222324252627 东风汽车模具厂6顶出器与凹模的间隙翻边退料板1翻边退料板的使用条件2翻边退料板的配置和个数3翻边退料板的形式4翻边退料板的行程计算5托料块与定位块的形状6缘翻边的翻边退料板翻边力模具结构冷冲压模具设计标准 整形翻边模 15——1凸 模1凸模与底板的分块 （1）一般情况下采纳整体结构，但材质不同时，凸模应与底板分开，同时在加工困难的部分实行局部镶块方式。1.1 铸件形式1.2 堆焊形式1.3 镶块形式 东风汽车模具厂冷冲压模具设计标准 整形翻边模 25——1凸 模2凸模形状 （1）2.1 边缘尺寸1)铸件2)镶块2.2 镶块部分 台阶的分法冷冲压模具设计标准 整形翻边模 3☆凸模镶块和凹模镶块的分块线必须错开。 东风汽车模具厂5——1凸 模3凸模工作表面 （1）3.1 一般情况要求工序制件定位稳定，操作方便。3.2 下列情况凸模表面不得让开3.2.1细长制件，易变形的部分。外轮罩轮罩门下梁支柱类 东风汽车模具厂冷冲压模具设计标准 整形翻边模 45——1凸 模3凸模工作表面 （2）3.2.2整形工序的退料板(板时)部，间隙要滑配。3.2.3整形部位(凸凹台等)需很大压力时。3.2.4顶件器整形部分的形状不能让开。 东风汽车模具厂冷冲压模具设计标准 整形翻边模 55——1凸 模4凸模固定方法 （1）4.1 一般情况，如图 A 所示。4.2 侧固定面积不够...
