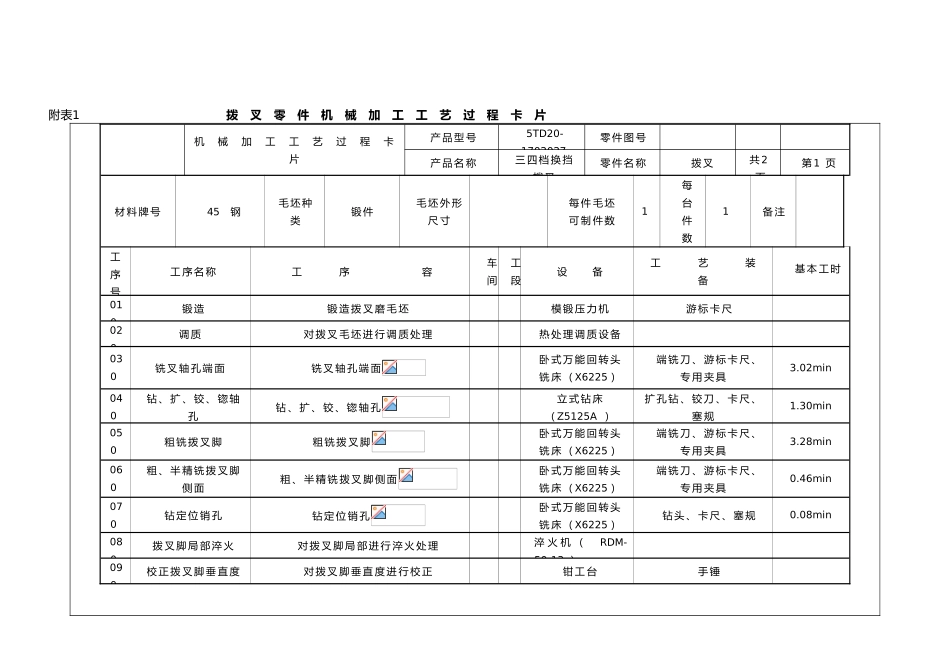

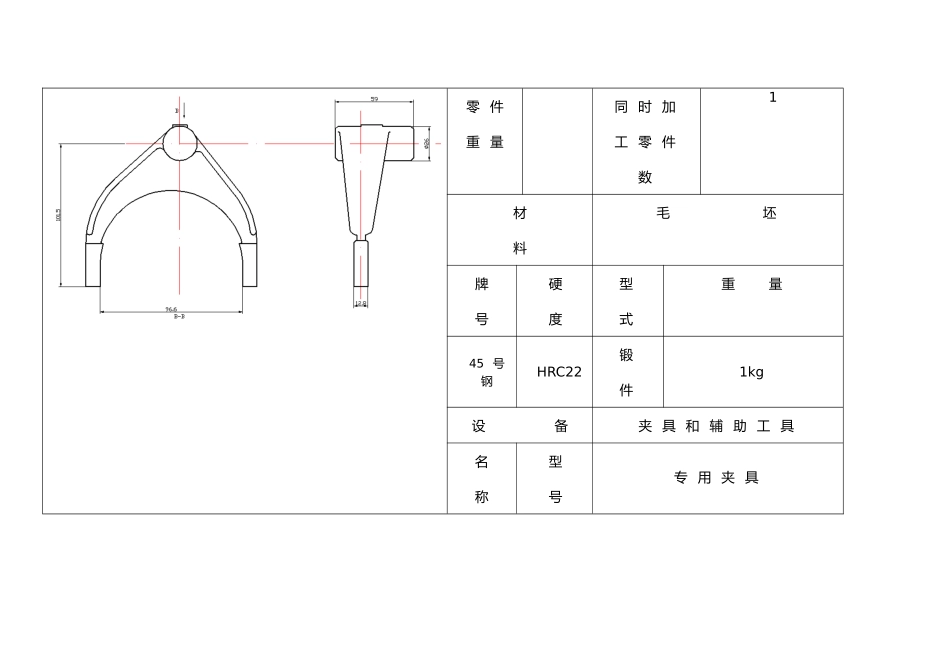

附表1 拨 叉 零 件 机 械 加 工 工 艺 过 程 卡 片机 械 加 工 工 艺 过 程 卡 片产 品 型 号5TD20-1702027零 件 图 号产 品 名 称三 四 档 换 挡拨 叉零 件 名 称拨 叉共 2页第 1 页材 料 牌 号45钢毛 坯 种类锻 件毛 坯 外 形尺 寸每 件 毛 坯可 制 件 数1每台件数1备 注工序号工 序 名 称工 序 容车间工段设 备工 艺 装 备 基 本 工 时010锻 造锻 造 拨 叉 磨 毛 坯模 锻 压 力 机游 标 卡 尺020 调 质对 拨 叉 毛 坯 进 行 调 质 处 理热 处 理 调 质 设 备030 铣 叉 轴 孔 端 面铣 叉 轴 孔 端 面卧 式 万 能 回 转 头铣 床 （ X6225 ）端 铣 刀 、 游 标 卡 尺 、专 用 夹 具3.02min040钻 、 扩 、 铰 、 锪 轴孔钻 、 扩 、 铰 、 锪 轴 孔立 式 钻 床（ Z5125A ）扩 孔 钻 、 铰 刀 、 卡 尺 、塞 规1.30min050粗 铣 拨 叉 脚粗 铣 拨 叉 脚卧 式 万 能 回 转 头铣 床 （ X6225 ）端 铣 刀 、 游 标 卡 尺 、专 用 夹 具3.28min060粗 、 半 精 铣 拨 叉 脚侧 面粗 、 半 精 铣 拨 叉 脚 侧 面卧 式 万 能 回 转 头铣 床 （ X6225 ）端 铣 刀 、 游 标 卡 尺 、专 用 夹 具0.46min070钻 定 位 销 孔钻 定 位 销 孔卧 式 万 能 回 转 头铣 床 （ X6225 ）钻 头 、 卡 尺 、 塞 规0.08min080拨 叉 脚 局 部 淬 火对 拨 叉 脚 局 部 进 行 淬 火 处 理淬 火 机 （ RDM-50-13 ）090校 正 拨 叉 脚 垂 直 度对 拨 叉 脚 垂 直 度 进 行 校 正钳 工 台手 锤100磨 拨 叉 脚 端 面磨 拨 叉 脚 端 面卧 轴 矩 台 平 面 磨床 （ MPM150 ）砂 轮 、 游 标 卡 尺0.96min110去 毛 刺去 除 加 工 后 的 多 余 毛 刺钳 工 台平 锉120清 洗清 洗 拨 叉 零 件 上 的 油 垢 、 灰 尘 等清 洗 机130检 验 入 库对 拨 叉 入 库 前 进 行 尺 寸 最 后 的 检 验塞 规 、 百 分 表 、 卡 尺等设计(审 核( 日期 )标准化会 签( 日期 )标 记处数更 改 文 件 号签 字日期标 记处数更 改 文 件号签字日 期附表2 拨 叉 零 件 机 械 加...
