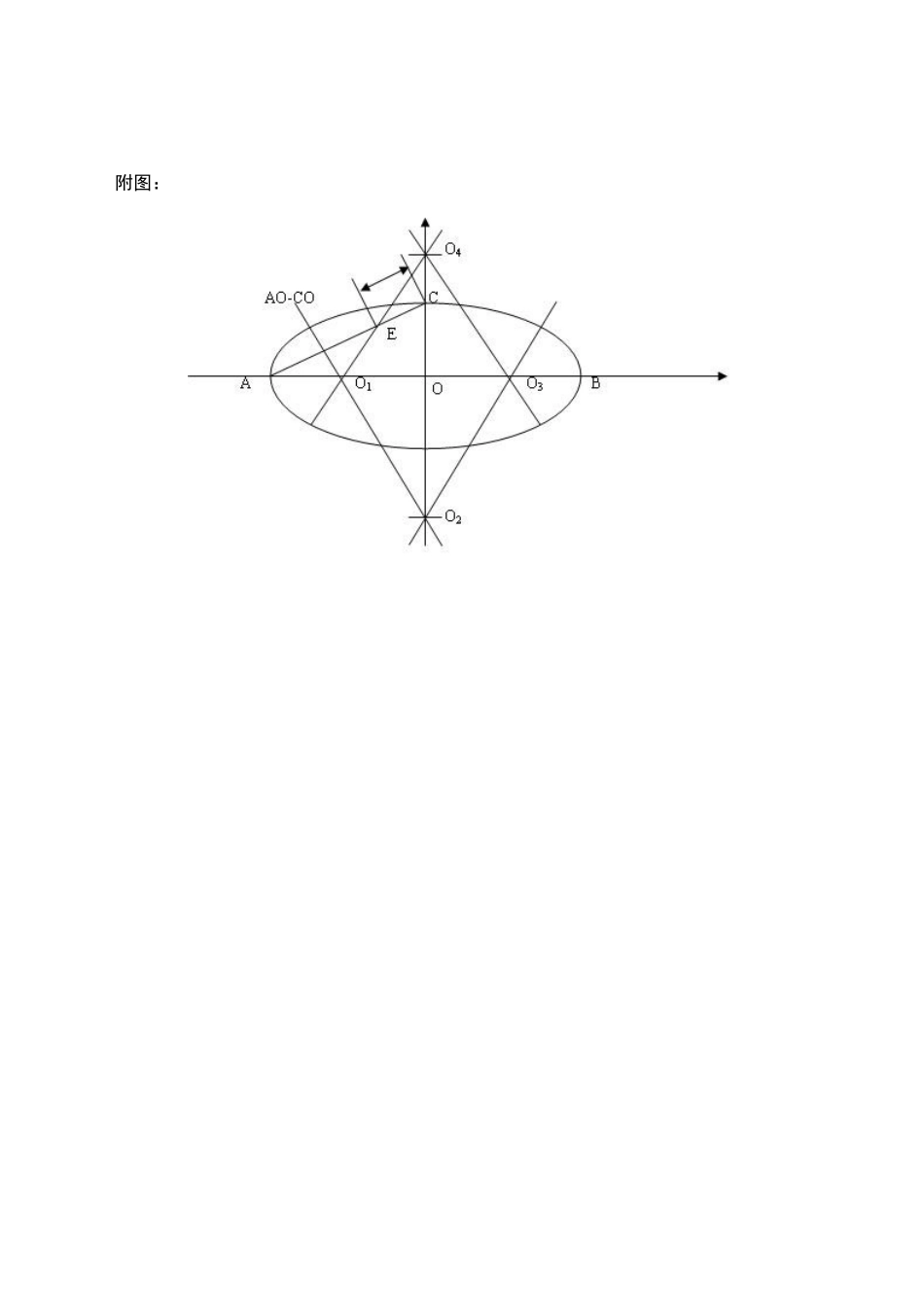

附图：中国石油天然气集团公司职业技能鉴定统一试卷汽轮机附属设备检修工中级操作技能考核评分记录表准考证号： 姓名： 性别： 单位：试题名称：绘制长轴 60mm，短轴 40mm 椭圆 考核时间：15min序号考核项目评分要素配分评分标准检测结果扣分得分备注1画图长轴短轴垂直平分；AB 为长轴两点，长度为 60mm；CD 为短轴的两点，长度为40mm，垂直平分点标记为 O14未垂直平分扣 4 分长轴长度错误扣 5 分短轴长度错误扣 5 分绘制 CE 线，长度=AO-CO5未画出 CE 线扣 5 分划 AE 的垂直平分线，分别与长轴、短轴的延长线交于 O1 和 O2 两点15AE 线绘制错误扣 5 分未找出 O1 和 O2 点每点扣 5分找 出 O1 和 O2 的 对 称 点O3、O410未找到对称两点每点扣 5 分分 别 以 O1 、 O3 为 圆心，O1A 或 O3B 为半径，画两段小圆弧20未绘制圆弧扣 20 分每画错一处圆弧扣 10 分分别以 O2、O4 为圆心， O2C 或 O4D 为半径，画两段大圆弧20未绘制圆弧扣 20 分每画错一处圆弧扣 10 分各部线条粗细符合制图标准，图面洁净，符号标注完整12线条粗细不准确每种扣 2 分符号漏标或错标每处扣 2 分2检查质量图面洁净4图面不洁净扣 4 分4考核时限在规定时限内完成超时停止操作合 计100考评员： 核分员： 年 月 日编码：80010000-JL-24 附图： M2050中国石油天然气集团公司职业技能鉴定统一试卷汽轮机附属设备检修工中级操作技能考核评分记录表准考证号： 姓名： 性别： 单位：试题名称：绘制 M20×50 螺栓零件图 考核时间： 15 min序号考核项目评分要素配分评分标准检测结果扣分得分备注1选择比例比例选择适当5未按比例绘制扣 5 分2画轮廓线零件的轮廓线粗细准确、线条清楚20线条粗细不正确每种扣 5 分线条每不清楚一处扣 2 分3画外螺纹大小径外螺纹的大径用粗实线表示，小径用虚线表示；小径近似于大径的 0.85 倍20未画出螺纹大小径各扣 5 分表示方法错此项扣 20 分尺寸不合适扣 10 分4画倒角、退刀槽倒角、退刀槽无遗漏20每缺一处倒角扣 5 分无退刀槽扣 10 分5标注尺寸尺 寸 标 注 齐 全 ， 尺 寸 箭头 、 基 准 线 准 确 ， 倒 角2×4520尺寸标注错误一处扣 2 分尺寸箭头绘制错误一处扣 2 分基准线选择错误扣 4 分倒角错误一处扣 3 分6检查质量用橡皮擦去多余线条，图面清洁，线条清楚、完整15多余线条一处扣 3 分图面不洁净扣 5...
