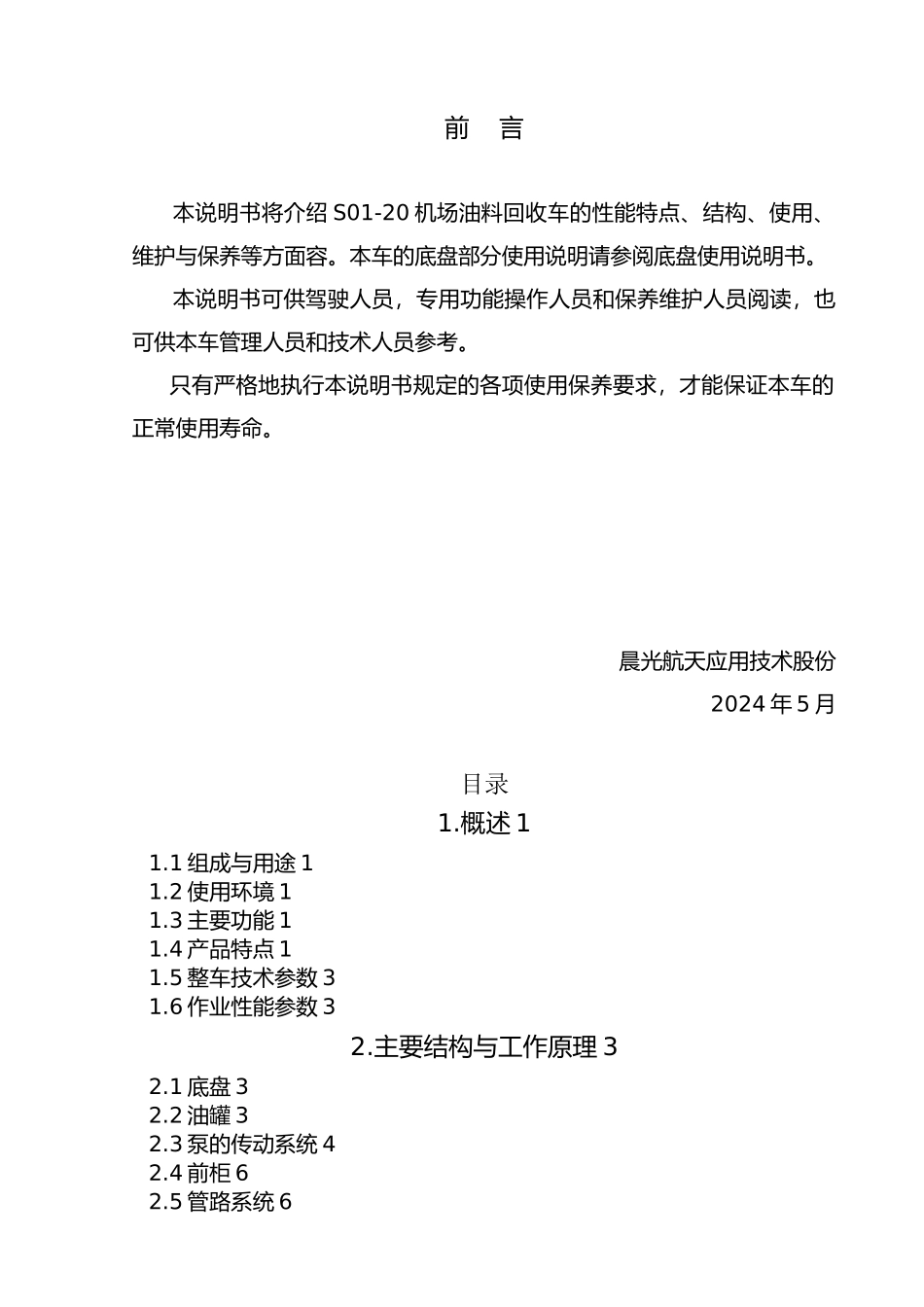

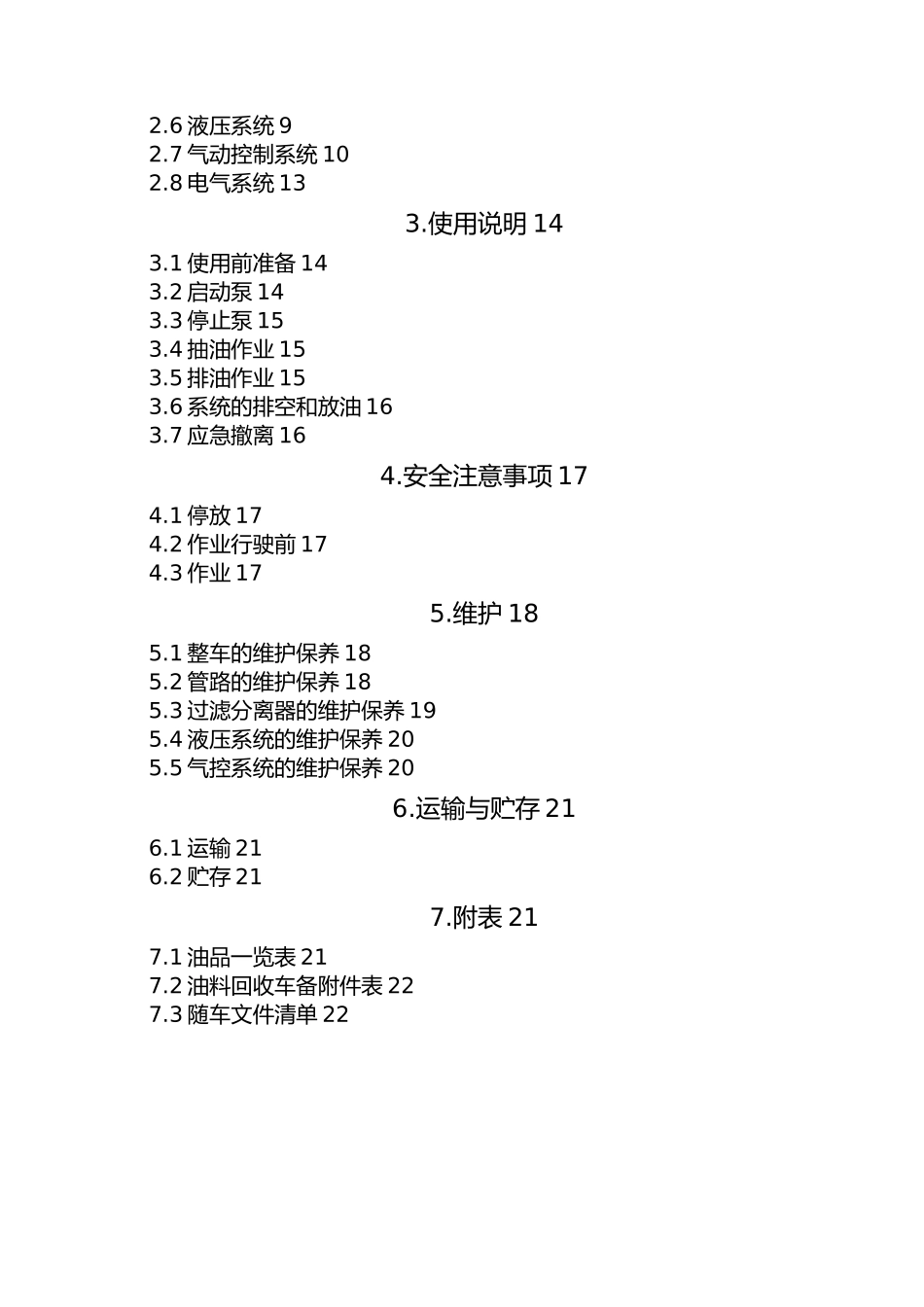

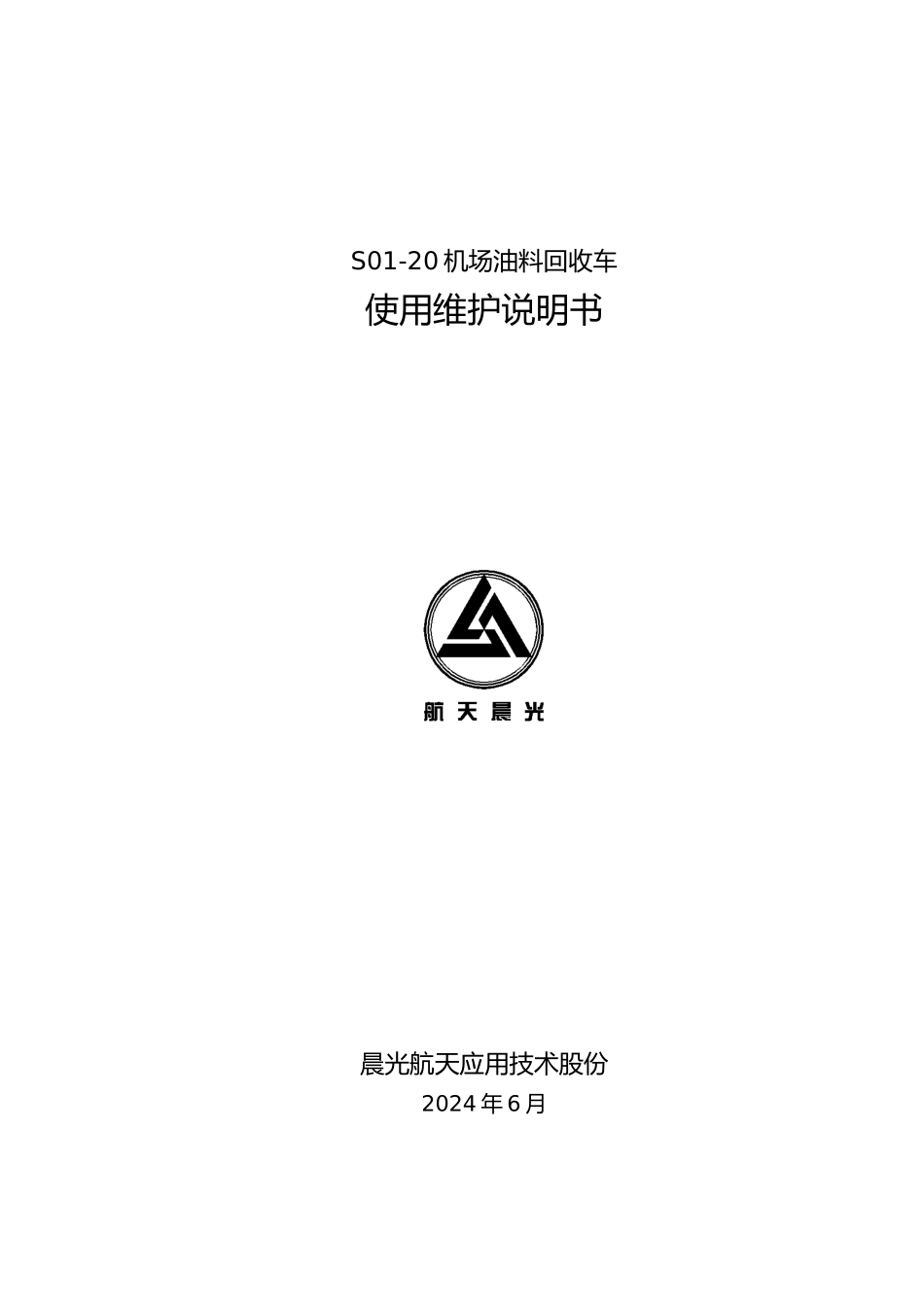

S01-20 机场油料回收车使用维护说明书晨光航天应用技术股份2024 年 6 月前 言本说明书将介绍 S01-20 机场油料回收车的性能特点、结构、使用、维护与保养等方面容。本车的底盘部分使用说明请参阅底盘使用说明书。本说明书可供驾驶人员，专用功能操作人员和保养维护人员阅读，也可供本车管理人员和技术人员参考。只有严格地执行本说明书规定的各项使用保养要求，才能保证本车的正常使用寿命。晨光航天应用技术股份2024 年 5 月目录1.概述 11.1 组成与用途 11.2 使用环境 11.3 主要功能 11.4 产品特点 11.5 整车技术参数 31.6 作业性能参数 32.主要结构与工作原理 32.1 底盘 32.2 油罐 32.3 泵的传动系统 42.4 前柜 62.5 管路系统 62.6 液压系统 92.7 气动控制系统 102.8 电气系统 133.使用说明 143.1 使用前准备 143.2 启动泵 143.3 停止泵 153.4 抽油作业 153.5 排油作业 153.6 系统的排空和放油 163.7 应急撤离 164.安全注意事项 174.1 停放 174.2 作业行驶前 174.3 作业 175.维护 185.1 整车的维护保养 185.2 管路的维护保养 185.3 过滤分离器的维护保养 195.4 液压系统的维护保养 205.5 气控系统的维护保养 206.运输与贮存 216.1 运输 216.2 贮存 217.附表 217.1 油品一览表 217.2 油料回收车备附件表 227.3 随车文件清单 221. 概述1.1组成与用途S01-20 机场油料回收车(见图 1－1，以下简称回收车)主要由底盘、油罐、前柜、管路系统、液压系统、气动控制系统、电气系统等组成。回收车主要用于抽吸沉淀罐的燃油，过滤后进行回收利用。1.2使用环境1.2.1道路条件回收车一般在机场围的平坦水泥和沥青道路上行驶。1.2.2工作环境温度:-30℃至 45℃相对湿度: ≤ 95% （25°C）1.3主要功能1.3.1 收油－将沉淀罐中的油料经计量后抽回本车油罐1.3.2 排油—将本车油罐中的油料，经过过滤、计量后，通过排油软管注入其他储油设备中；1.3.3 抽回抽（排）油软管中的油料。1.4产品特点a)整车结构小巧紧凑，机动性好；b)自动化程度高，操作简便；c)具备安全联锁功能，作业时自动处于制动状态，防止拉坏接头等油库设备；d)设置紧急熄火开关，发生紧急情况时可迅速关闭发动机，防止液压与气控系统误动作；e)排油软管由液压收卷，方便高效。图1-1 机场油料回收车外形图1.5整车技术参数a) 底盘型号：东风 EQ1118GAb) 外形尺寸 lbh ，mm ：70502 470...
