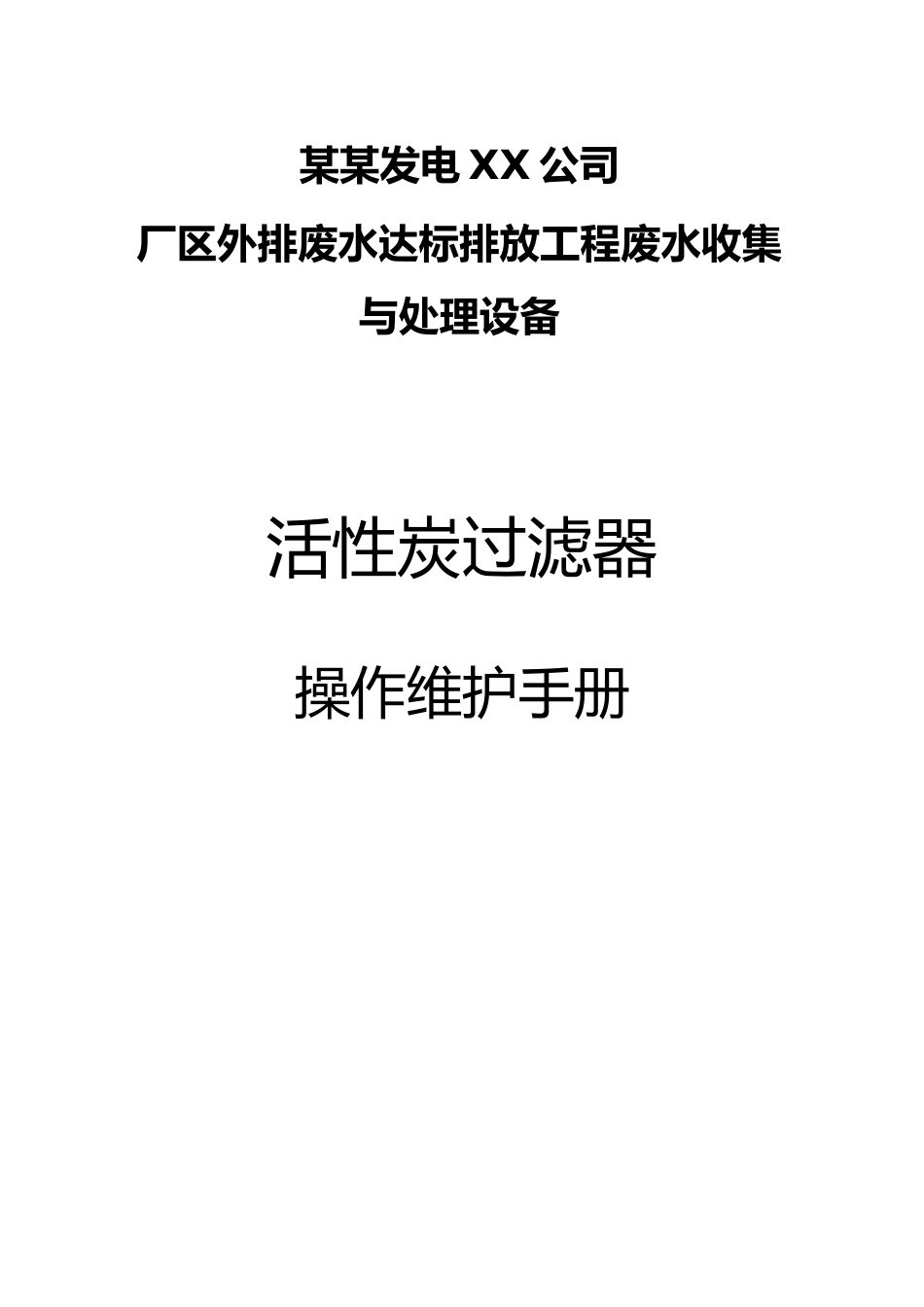

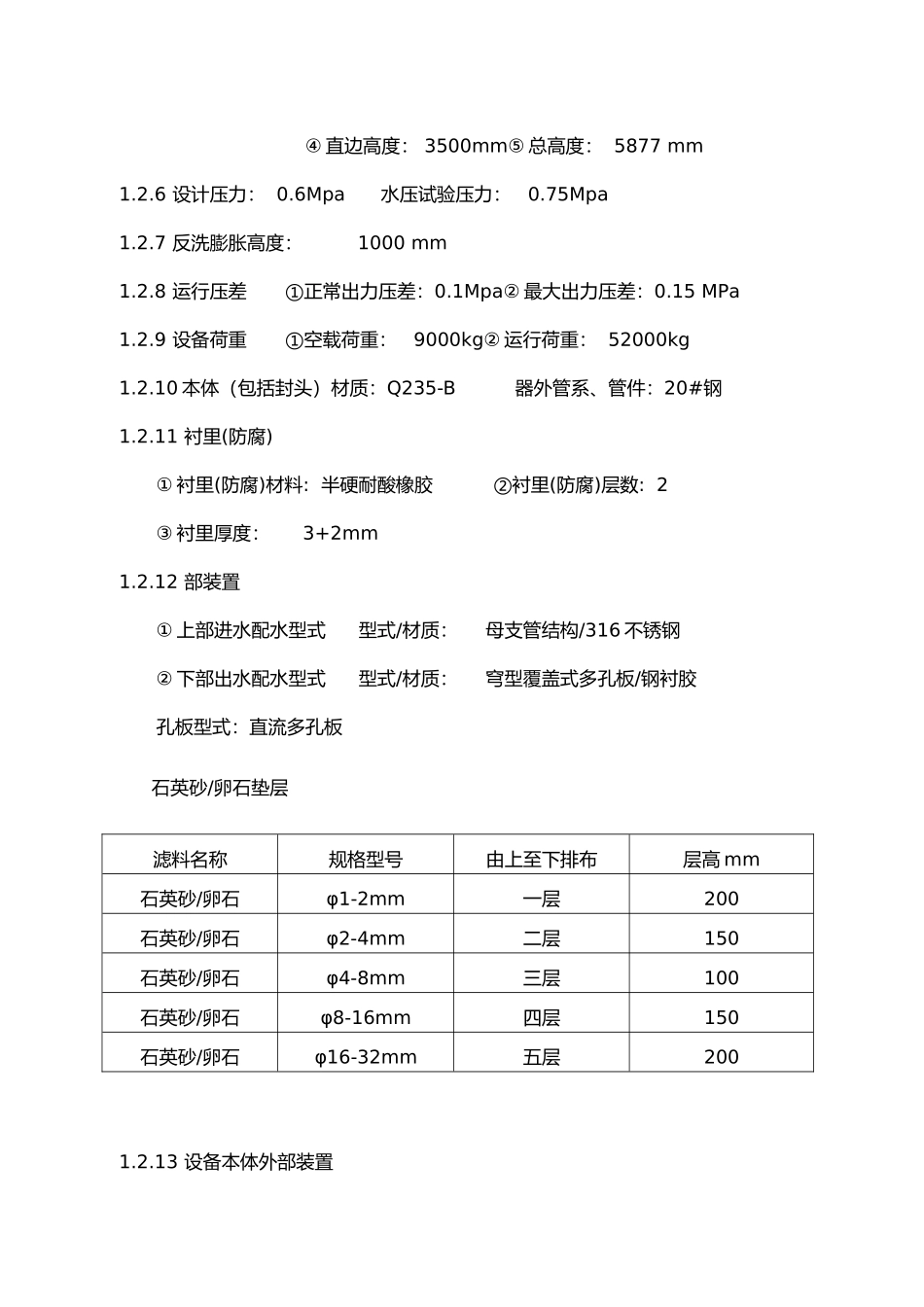

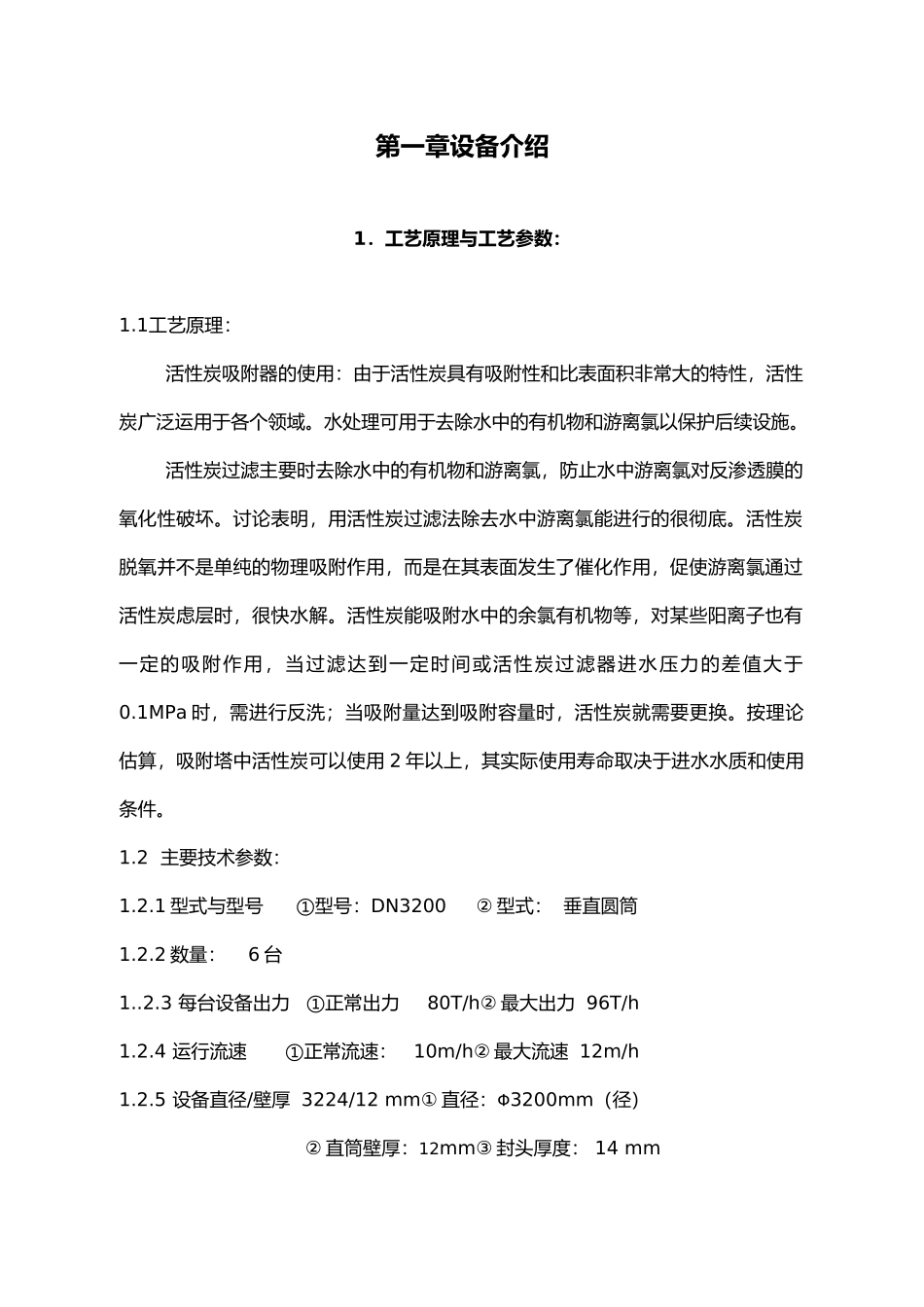

某某发电 XX 公司厂区外排废水达标排放工程废水收集与处理设备活性炭过滤器操作维护手册第一章设备介绍1.工艺原理与工艺参数:1.1工艺原理:活性炭吸附器的使用:由于活性炭具有吸附性和比表面积非常大的特性,活性炭广泛运用于各个领域。水处理可用于去除水中的有机物和游离氯以保护后续设施。活性炭过滤主要时去除水中的有机物和游离氯,防止水中游离氯对反渗透膜的氧化性破坏。讨论表明,用活性炭过滤法除去水中游离氯能进行的很彻底。活性炭脱氧并不是单纯的物理吸附作用,而是在其表面发生了催化作用,促使游离氯通过活性炭虑层时,很快水解。活性炭能吸附水中的余氯有机物等,对某些阳离子也有一定的吸附作用,当过滤达到一定时间或活性炭过滤器进水压力的差值大于0.1MPa 时,需进行反洗;当吸附量达到吸附容量时,活性炭就需要更换。按理论估算,吸附塔中活性炭可以使用 2 年以上,其实际使用寿命取决于进水水质和使用条件。1.2 主要技术参数:1.2.1 型式与型号 ①型号:DN3200 ② 型式: 垂直圆筒1.2.2 数量: 6 台 1..2.3 每台设备出力 ①正常出力 80T/h② 最大出力 96T/h1.2.4 运行流速 ①正常流速: 10m/h② 最大流速 12m/h1.2.5 设备直径/壁厚 3224/12 mm① 直径:Φ3200mm(径)② 直筒壁厚:12mm③ 封头厚度: 14 mm④ 直边高度: 3500mm⑤ 总高度: 5877 mm1.2.6 设计压力: 0.6Mpa 水压试验压力: 0.75Mpa1.2.7 反洗膨胀高度: 1000 mm1.2.8 运行压差 ①正常出力压差:0.1Mpa② 最大出力压差:0.15 MPa1.2.9 设备荷重 ①空载荷重: 9000kg② 运行荷重: 52000kg1.2.10 本体(包括封头)材质:Q235-B 器外管系、管件:20#钢1.2.11 衬里(防腐)① 衬里(防腐)材料: 半硬耐酸橡胶 ②衬里(防腐)层数: 2③ 衬里厚度: 3+2mm1.2.12 部装置① 上部进水配水型式 型式/材质: 母支管结构/316 不锈钢② 下部出水配水型式 型式/材质: 穹型覆盖式多孔板/钢衬胶孔板型式:直流多孔板石英砂/卵石垫层1.2.13 设备本体外部装置滤料名称规格型号由上至下排布层高 mm石英砂/卵石φ1-2mm一层200石英砂/卵石φ2-4mm二层150石英砂/卵石φ4-8mm三层100石英砂/卵石φ8-16mm四层150石英砂/卵石φ16-32mm五层200① 设备人孔 数量/直径: 2/DN500mm② 设备视镜孔 数量/材质: 2 套/有机玻璃 1.3 滤料2.阀门与仪表配置进水阀:DN150PN1.0 出水阀:DN150PN1.0反洗进水阀...
