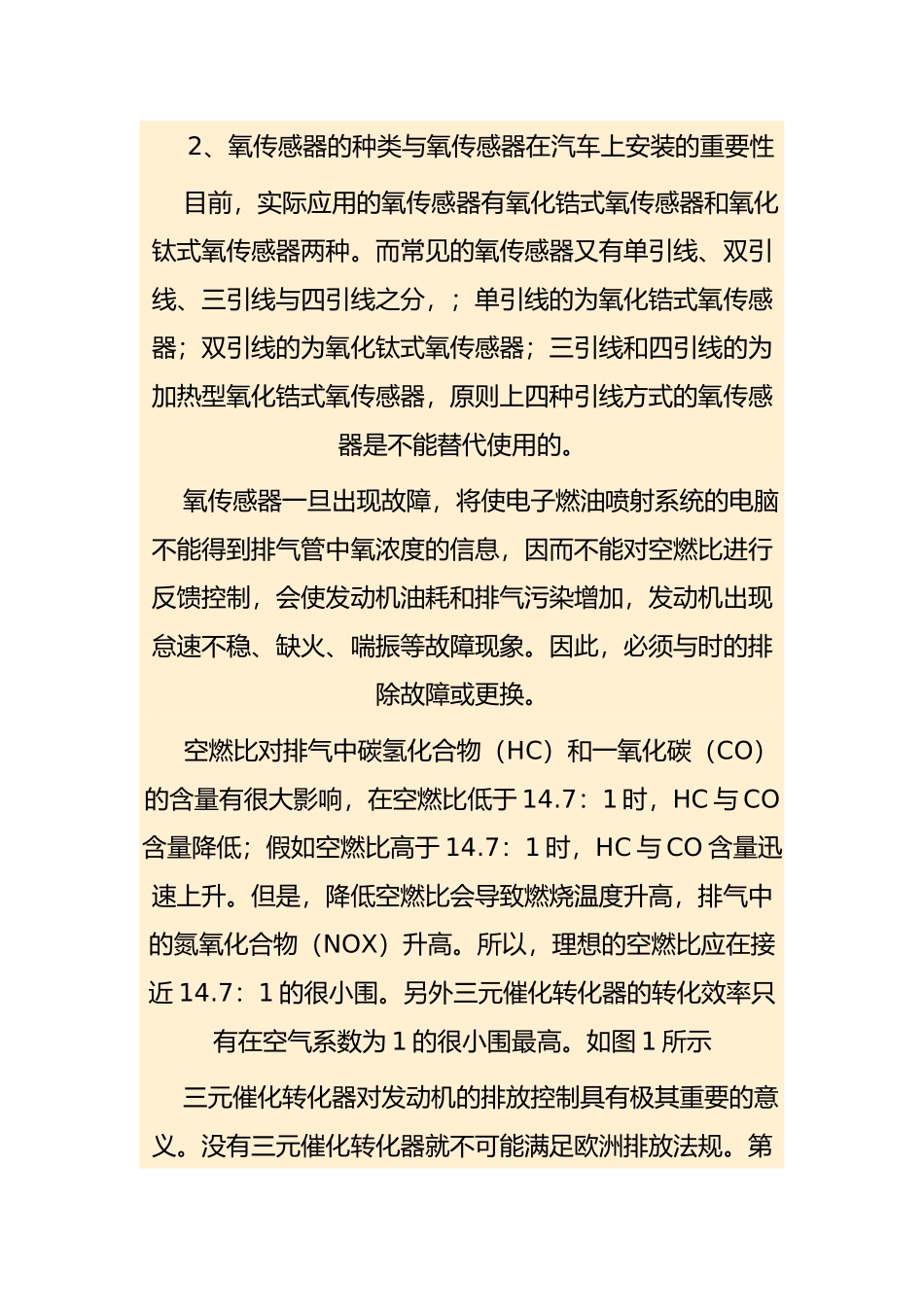

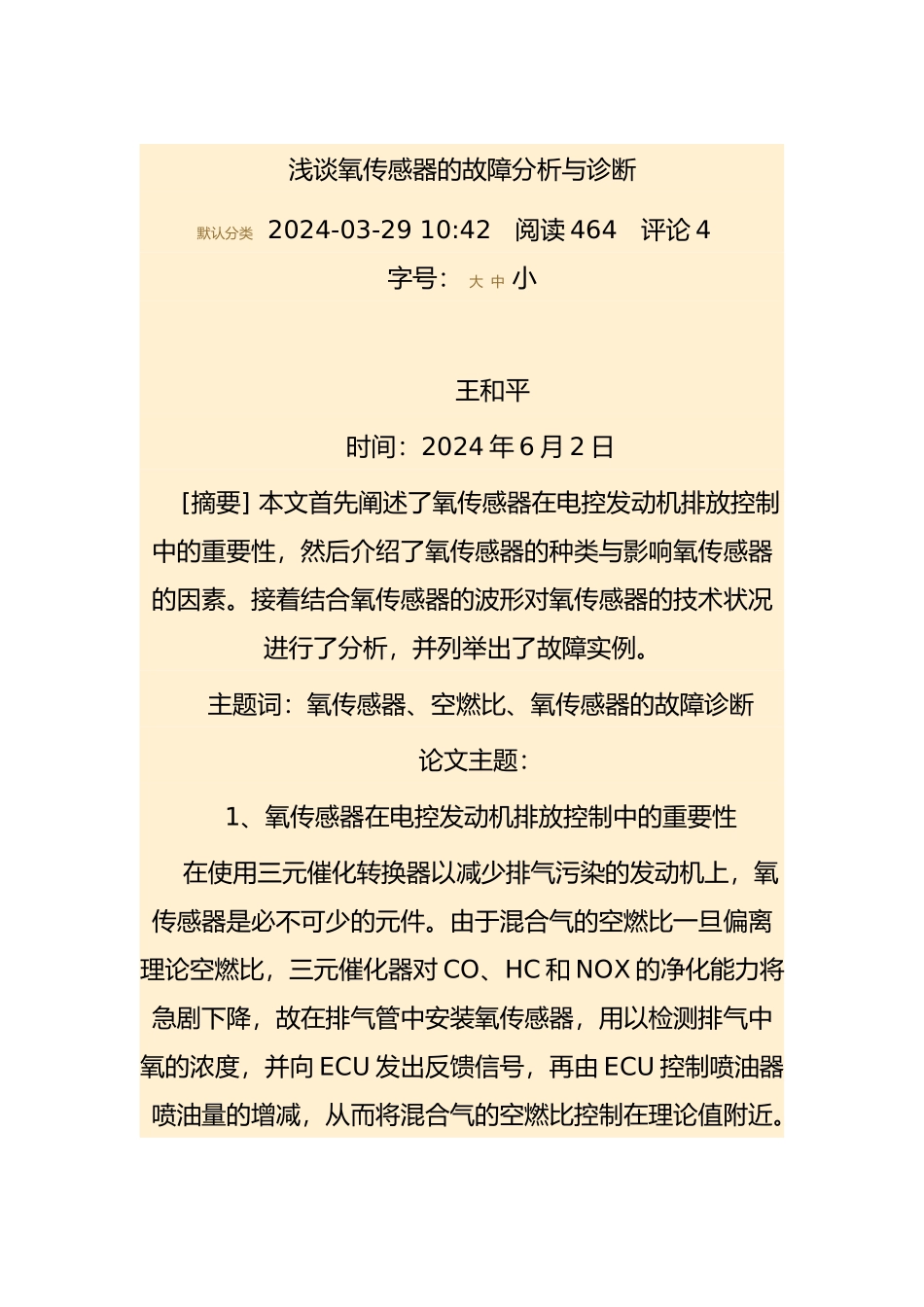

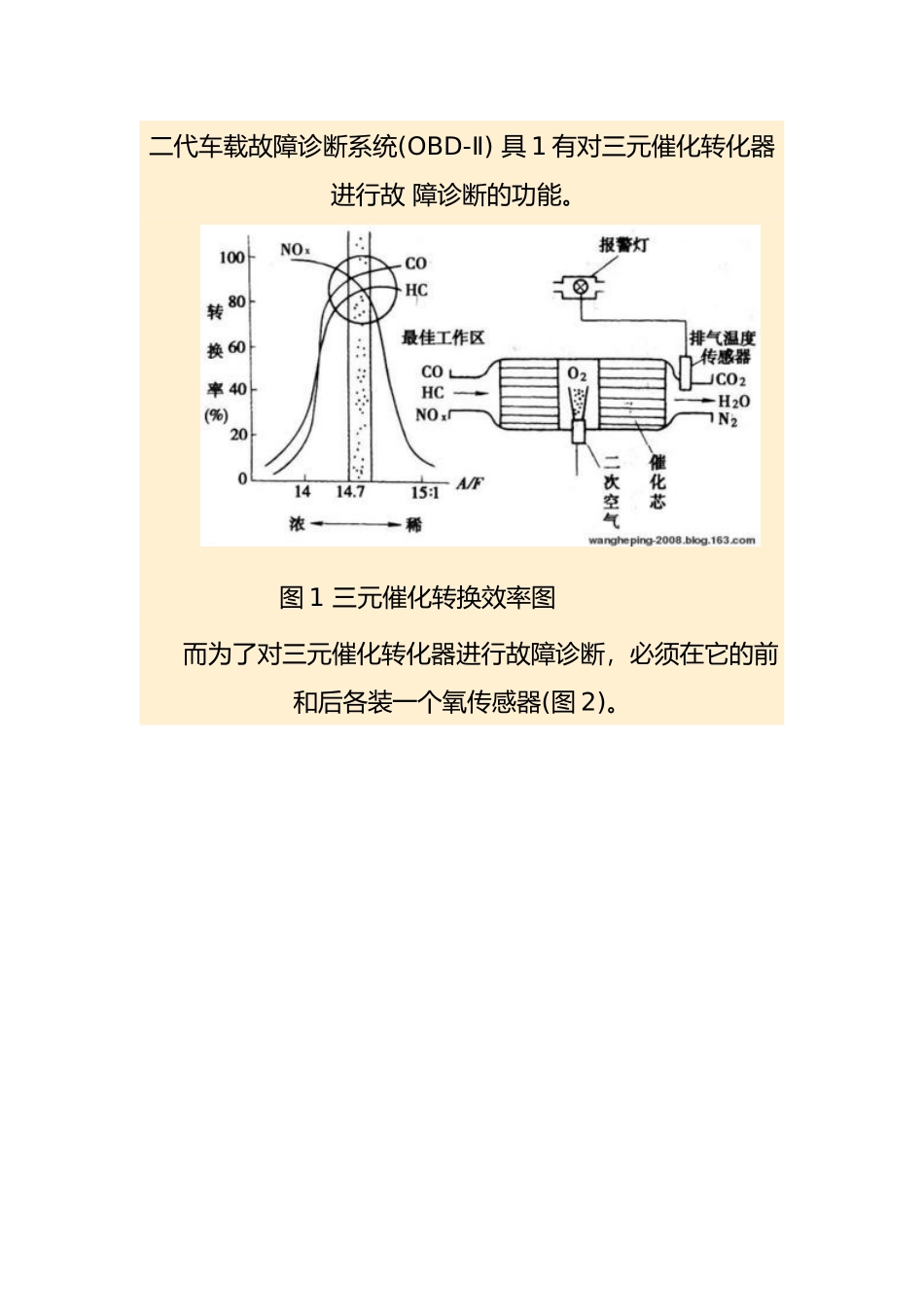

浅谈氧传感器的故障分析与诊断默认分类 2024-03-29 10:42 阅读 464 评论 4 字号: 大 中 小 王和平时间:2024 年 6 月 2 日[摘要] 本文首先阐述了氧传感器在电控发动机排放控制中的重要性,然后介绍了氧传感器的种类与影响氧传感器的因素。接着结合氧传感器的波形对氧传感器的技术状况进行了分析,并列举出了故障实例。主题词:氧传感器、空燃比、氧传感器的故障诊断论文主题:1、氧传感器在电控发动机排放控制中的重要性在使用三元催化转换器以减少排气污染的发动机上,氧传感器是必不可少的元件。由于混合气的空燃比一旦偏离理论空燃比,三元催化器对 CO、HC 和 NOX 的净化能力将急剧下降,故在排气管中安装氧传感器,用以检测排气中氧的浓度,并向 ECU 发出反馈信号,再由 ECU 控制喷油器喷油量的增减,从而将混合气的空燃比控制在理论值附近。2、氧传感器的种类与氧传感器在汽车上安装的重要性目前,实际应用的氧传感器有氧化锆式氧传感器和氧化钛式氧传感器两种。而常见的氧传感器又有单引线、双引线、三引线与四引线之分,;单引线的为氧化锆式氧传感器;双引线的为氧化钛式氧传感器;三引线和四引线的为加热型氧化锆式氧传感器,原则上四种引线方式的氧传感器是不能替代使用的。氧传感器一旦出现故障,将使电子燃油喷射系统的电脑不能得到排气管中氧浓度的信息,因而不能对空燃比进行反馈控制,会使发动机油耗和排气污染增加,发动机出现怠速不稳、缺火、喘振等故障现象。因此,必须与时的排除故障或更换。空燃比对排气中碳氢化合物(HC)和一氧化碳(CO)的含量有很大影响,在空燃比低于 14.7:1 时,HC 与 CO含量降低;假如空燃比高于 14.7:1 时,HC 与 CO 含量迅速上升。但是,降低空燃比会导致燃烧温度升高,排气中的氮氧化合物(NOX)升高。所以,理想的空燃比应在接近 14.7:1 的很小围。另外三元催化转化器的转化效率只有在空气系数为 1 的很小围最高。如图 1 所示三元催化转化器对发动机的排放控制具有极其重要的意义。没有三元催化转化器就不可能满足欧洲排放法规。第二代车载故障诊断系统(OBD-Ⅱ) 具 1 有对三元催化转化器进行故 障诊断的功能。 图 1 三元催化转换效率图 而为了对三元催化转化器进行故障诊断,必须在它的前和后各装一个氧传感器(图 2)。 图 2 发动机闭环控制系统正常运行的三元催化转化器因其储氧能力而使后氧传感器的动态响应与前氧传感器相比明显差,后...
