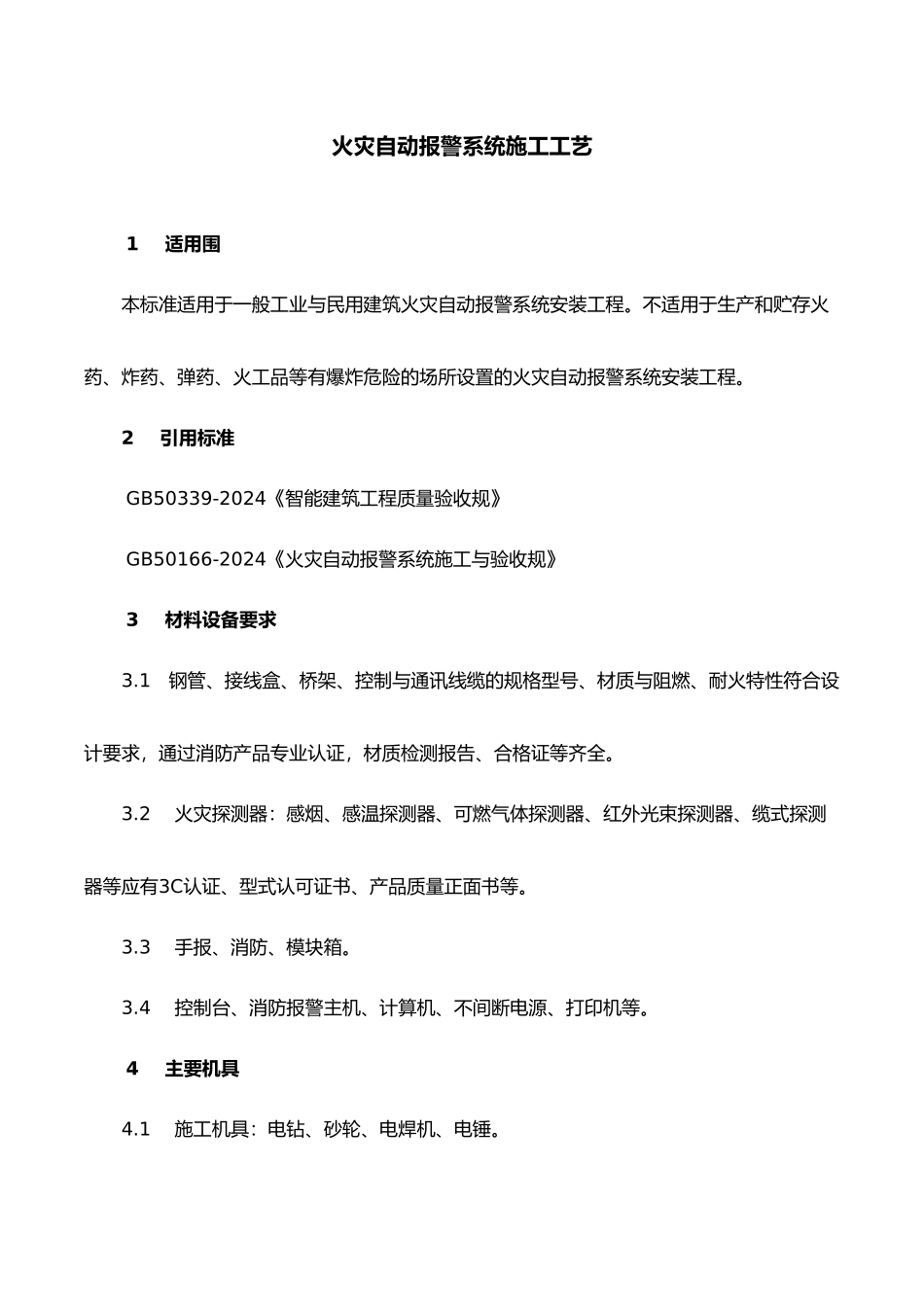

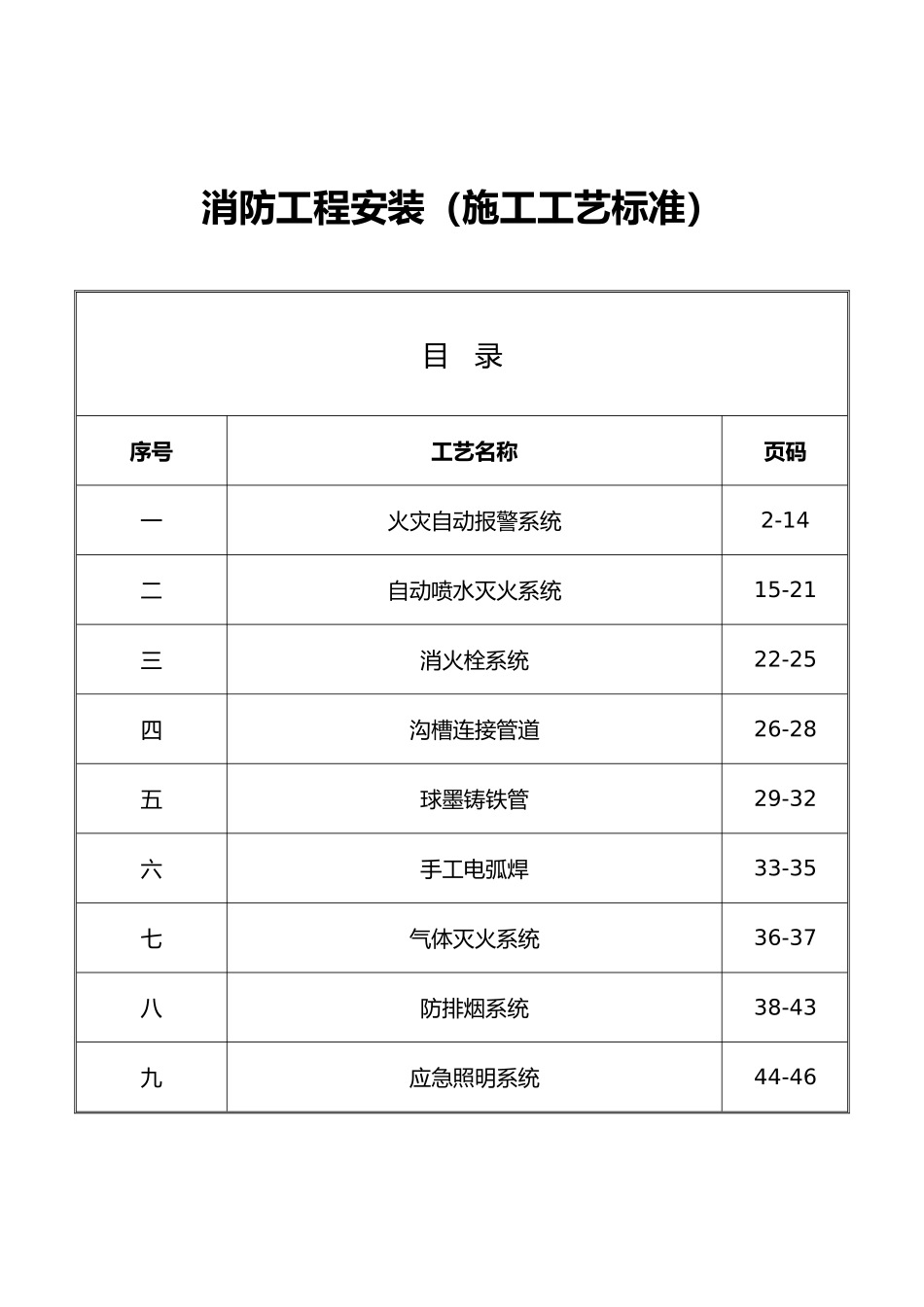

消防工程安装（施工工艺标准）目 录序号工艺名称页码一火灾自动报警系统2-14二自动喷水灭火系统15-21三消火栓系统22-25四沟槽连接管道26-28五球墨铸铁管29-32六手工电弧焊33-35七气体灭火系统36-37八防排烟系统38-43九应急照明系统44-46火灾自动报警系统施工工艺1 适用围本标准适用于一般工业与民用建筑火灾自动报警系统安装工程。不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统安装工程。2 引用标准GB50339-2024《智能建筑工程质量验收规》GB50166-2024《火灾自动报警系统施工与验收规》3 材料设备要求3.1 钢管、接线盒、桥架、控制与通讯线缆的规格型号、材质与阻燃、耐火特性符合设计要求，通过消防产品专业认证，材质检测报告、合格证等齐全。3.2 火灾探测器：感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等应有3C认证、型式认可证书、产品质量正面书等。3.3 手报、消防、模块箱。3.4 控制台、消防报警主机、计算机、不间断电源、打印机等。4 主要机具4.1 施工机具：电钻、砂轮、电焊机、电锤。4.2 测量器具：水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。4.3 调试仪器：专用消防报警系统综合调试仪器。5 作业条件5.1 预埋管路、接线盒、地面线槽与预留孔洞符合设计要求。5.2 主机房土建、装饰作业完工，抗静电地板安装完毕，温、湿度达到使用要求。5.3 机房接地端子箱安装完毕。6 安装工艺6.1 工艺流程： 6.2 钢管、金属线槽与线缆敷设钢管、金属线槽与线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设与穿线的还应满足下列要求：6.2.1 火灾自动报警系统线缆敷设等应根据《智能建筑工程质量验收规》的规定，对探测器安装钢管、线槽与线缆敷设模块箱安装手动报警按钮安装主机房设备安装设备接地单体设备调试系统联调竣工验收线缆的种类、电压等级进行检查。6.2.2 对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。6.2.3 不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管或线槽的同一槽孔。6.2.4 埋入非燃烧体的建筑物、构筑物的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。6.2.5 如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。6.2.6 在建筑物的吊顶必须采纳金属管、金属线槽。金属线槽和钢管明配时，应按设计要求实行防火保护措施。6.2.7 暗装消火栓配管时应从...
