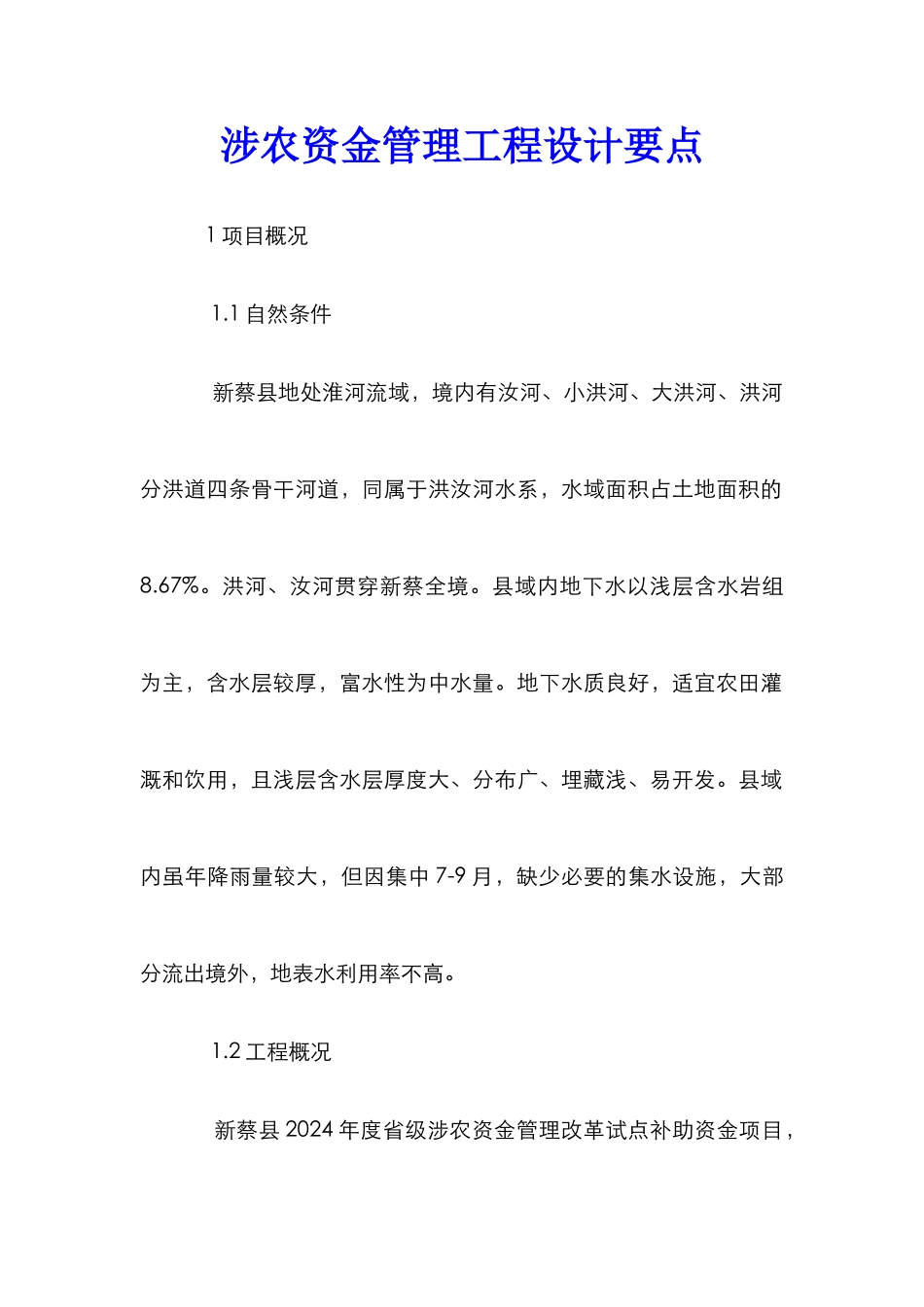

涉农资金管理工程设计要点

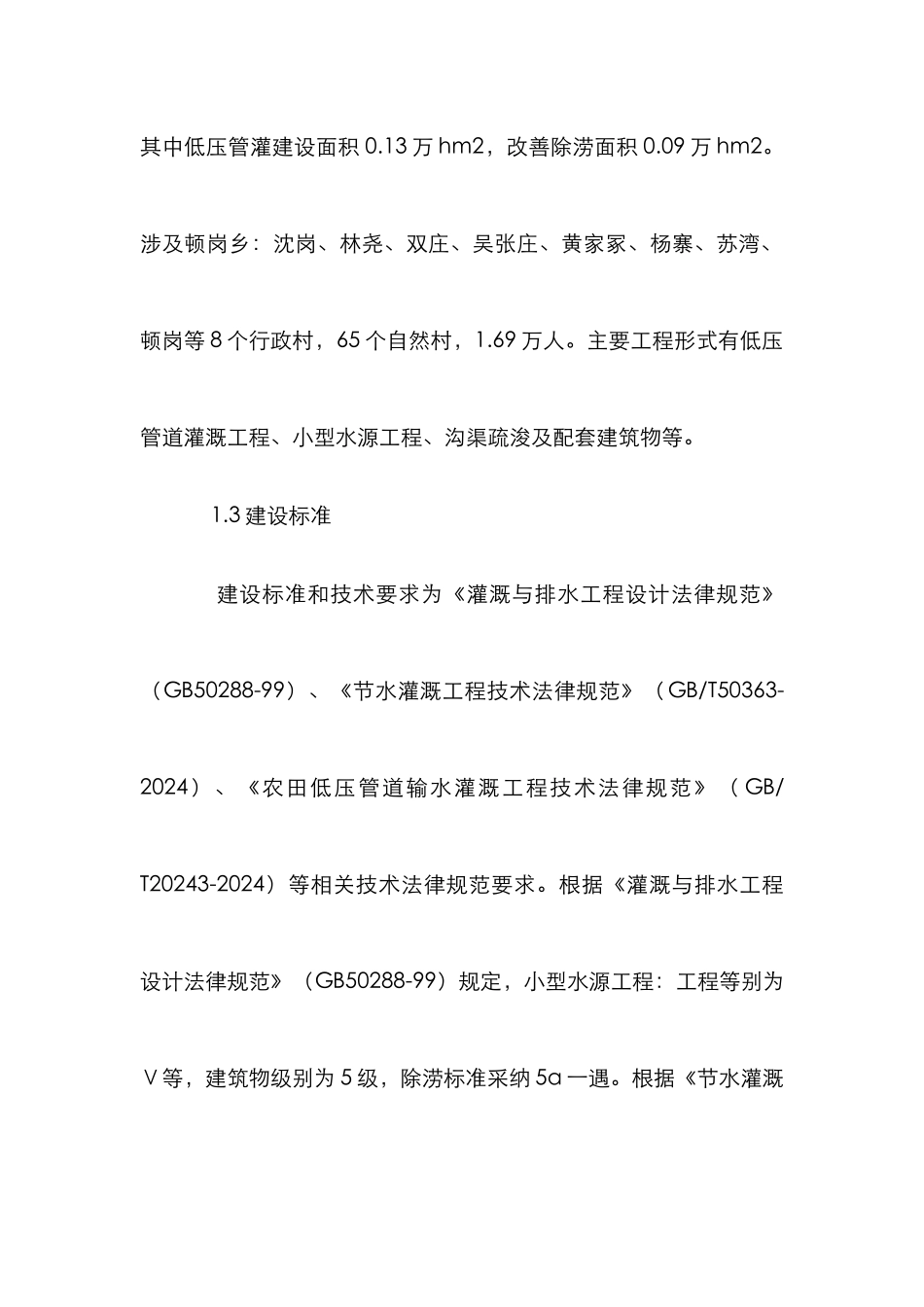

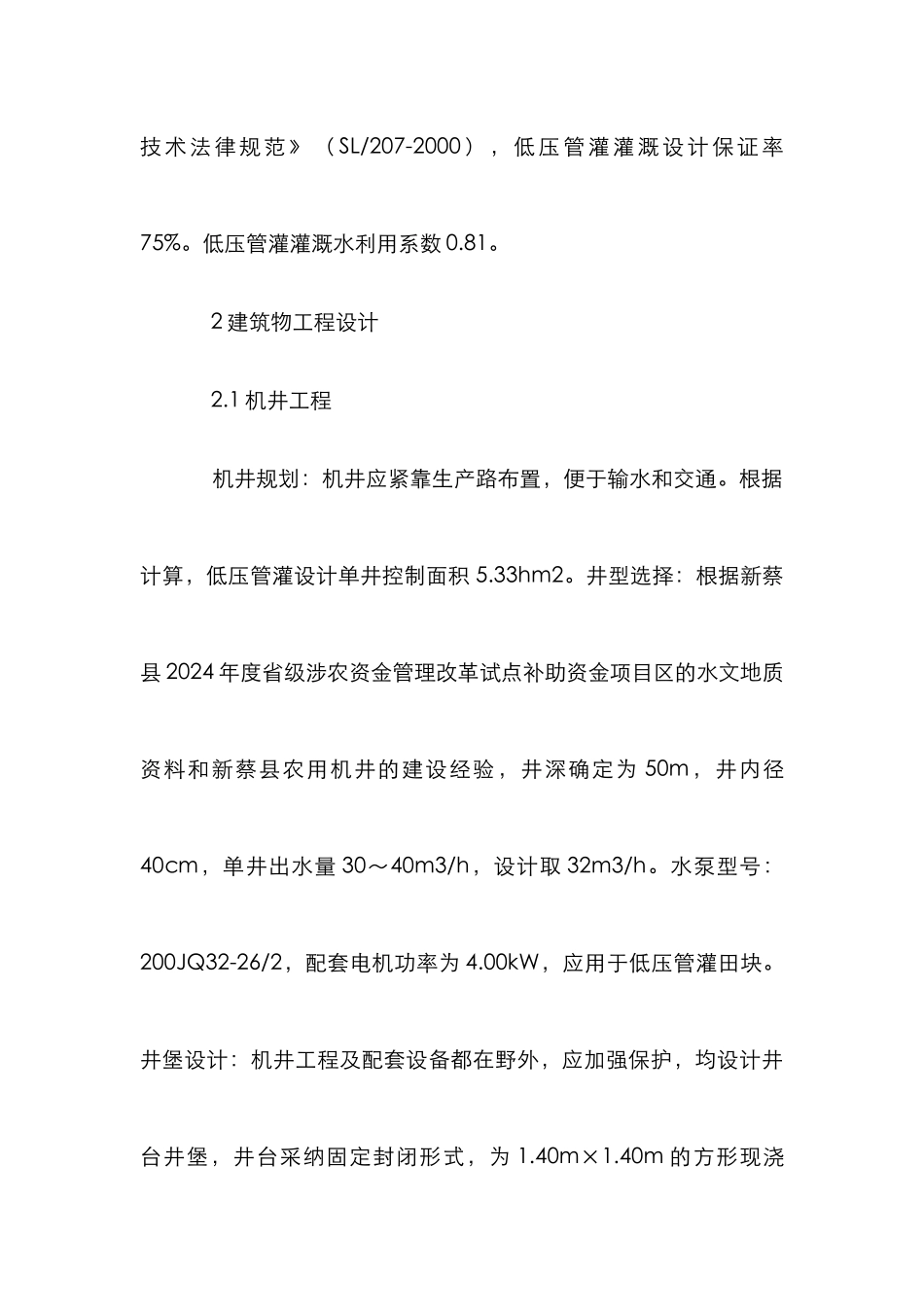

涉农资金管理工程设计要点 1 项目概况 1.1 自然条件 新蔡县地处淮河流域，境内有汝河、小洪河、大洪河、洪河分洪道四条骨干河道，同属于洪汝河水系，水域面积占土地面积的8.67%。洪河、汝河贯穿新蔡全境。县域内地下水以浅层含水岩组为主，含水层较厚，富水性为中水量。地下水质良好，适宜农田灌溉和饮用，且浅层含水层厚度大、分布广、埋藏浅、易开发。县域内虽年降雨量较大，但因集中 7-9 月，缺少必要的集水设施，大部分流出境外，地表水利用率不高。 1.2 工程概况 新蔡县 2024 年度省级涉农资金管理改革试点补助资金项目，其中低压管灌建设面积 0.13 万 hm2，改善除涝面积 0.09 万 hm2。涉及顿岗乡：沈岗、林尧、双庄、吴张庄、黄家冢、杨寨、苏湾、顿岗等 8 个行政村，65 个自然村，1.69 万人。主要工程形式有低压管道灌溉工程、小型水源工程、沟渠疏浚及配套建筑物等。 1.3 建设标准 建设标准和技术要求为《灌溉与排水工程设计法律规范》（GB50288-99）、《节水灌溉工程技术法律规范》（GB/T50363-2024）、《农田低压管道输水灌溉工程技术法律规范》（ GB/T20243-2024）等相关技术法律规范要求。根据《灌溉与排水工程设计法律规范》（GB50288-99）规定，小型水源工程：工程等别为Ⅴ等，建筑物级别为 5 级，除涝标准采纳 5a 一遇。根据《节水灌溉技术法律规范》（ SL/207-2000），低压管灌灌溉设计保证率75%。低压管灌灌溉水利用系数 0.81。 2 建筑物工程设计 2.1 机井工程 机井规划：机井应紧靠生产路布置，便于输水和交通。根据计算，低压管灌设计单井控制面积 5.33hm2。井型选择：根据新蔡县 2024 年度省级涉农资金管理改革试点补助资金项目区的水文地质资料和新蔡县农用机井的建设经验，井深确定为 50m，井内径40cm，单井出水量 30～40m3/h，设计取 32m3/h。水泵型号：200JQ32-26/2，配套电机功率为 4.00kW，应用于低压管灌田块。井堡设计：机井工程及配套设备都在野外，应加强保护，均设计井台井堡，井台采纳固定封闭形式，为 1.40m×1.40m 的方形现浇C20 混凝土构件，安装好后其井台高出地面 28cm，上部增设玻璃钢井堡。井堡采纳玻璃钢井堡，长 1.00m，宽 1.00m，高 1.40m，其中设机井控制柜。机电设备：由于农村电压不正常，缺相和欠压情况较为普遍，因此按台区增配变压器保证机井低压管灌区及喷灌区供电。从变压器到机井铺设地埋电缆，实行单井单线，根据现场勘查及典型设计确定...
