液位检测研究论文

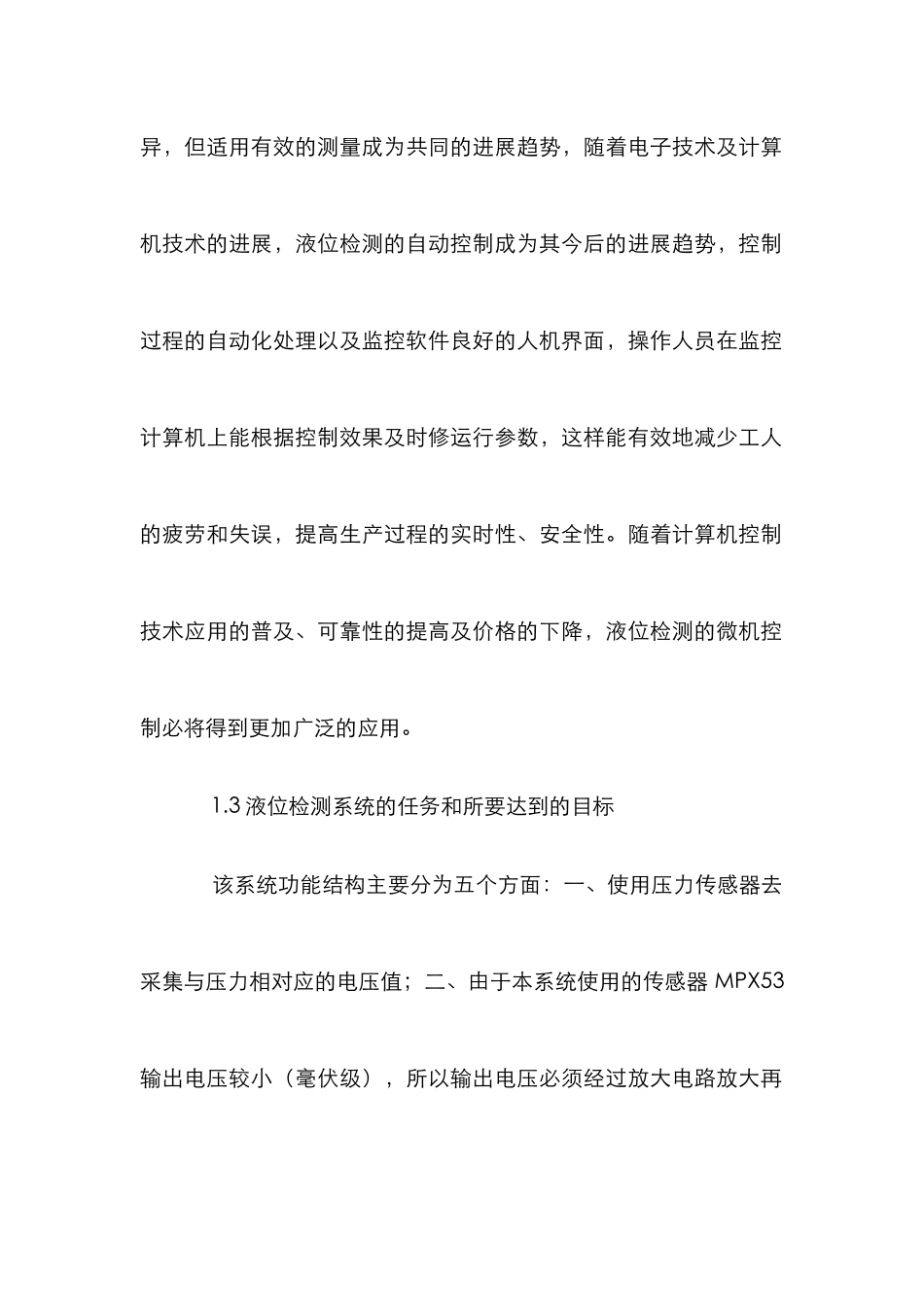

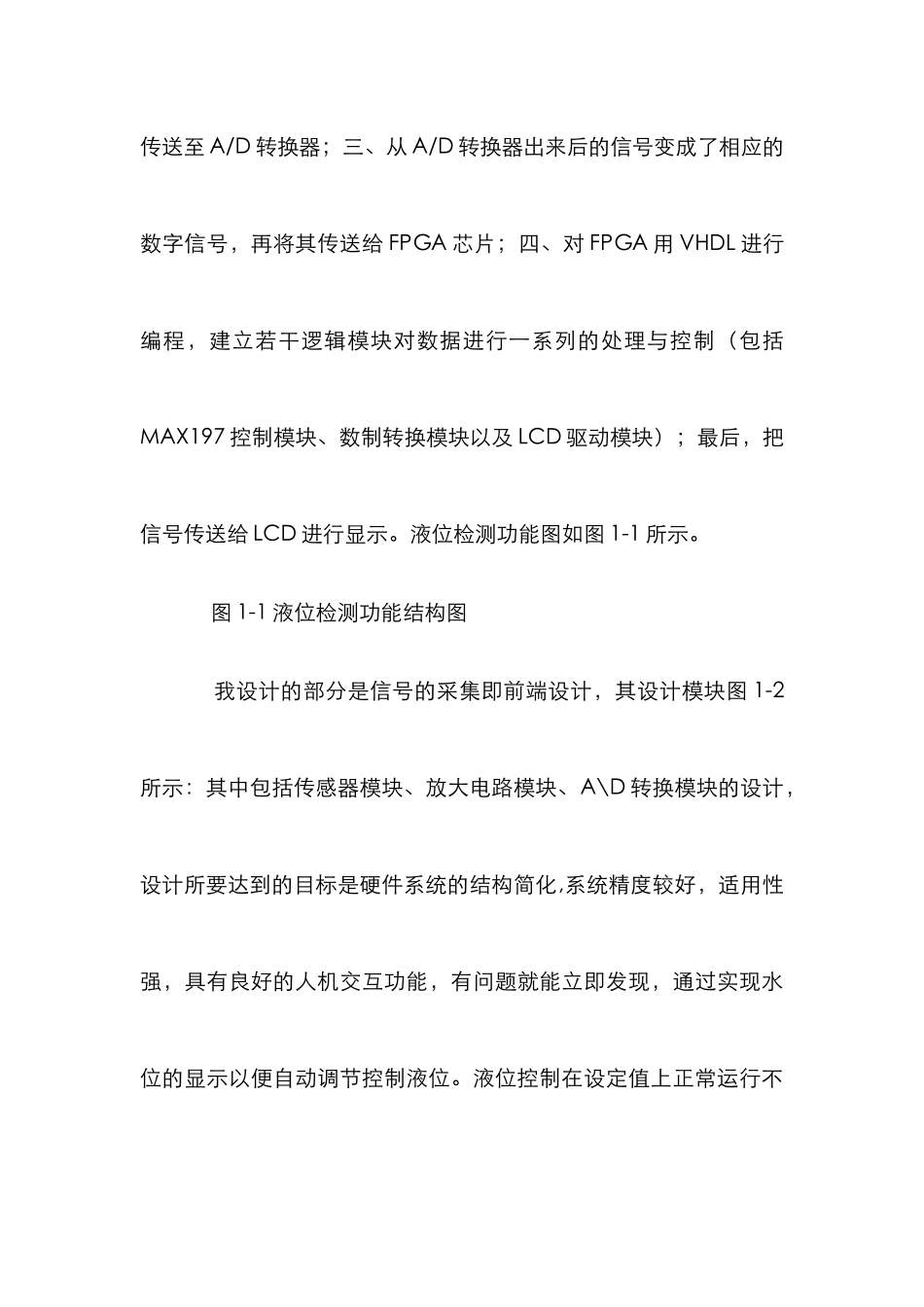

液位检测讨论论文 1.1 液位检测的意义 液位检测广泛用于各种行业领域，它几乎遍及生产与生活的各个领域,尤其工业生产过程如石油、化工、医药和食品等行业领域中,液体的测量不但要求精度高,还需很好地适应工业现场的特别环境具有在恶劣环境下持续传感的能力,由于液体性质物理环境的复杂性，给准确检测液位变化带来的很大的困难。故对液位测量提出了精确、实时、在线的要求。随着科学技术与生产的迅速进展,液位自动检测领域出现了种类多样的测量手段，对其经济性、技术性提出了很高的要求。 1.2 液位检测的进展现状和趋势 由于液位检测应用领域的不同，性能指标和技术要求也有差异，但适用有效的测量成为共同的进展趋势，随着电子技术及计算机技术的进展，液位检测的自动控制成为其今后的进展趋势，控制过程的自动化处理以及监控软件良好的人机界面，操作人员在监控计算机上能根据控制效果及时修运行参数，这样能有效地减少工人的疲劳和失误，提高生产过程的实时性、安全性。随着计算机控制技术应用的普及、可靠性的提高及价格的下降，液位检测的微机控制必将得到更加广泛的应用。 1.3 液位检测系统的任务和所要达到的目标 该系统功能结构主要分为五个方面：一、使用压力传感器去采集与压力相对应的电压值；二、由于本系统使用的传感器 MPX53输出电压较小（毫伏级），所以输出电压必须经过放大电路放大再传送至 A/D 转换器；三、从 A/D 转换器出来后的信号变成了相应的数字信号，再将其传送给 FPGA 芯片；四、对 FPGA 用 VHDL 进行编程，建立若干逻辑模块对数据进行一系列的处理与控制（包括MAX197 控制模块、数制转换模块以及 LCD 驱动模块）；最后，把信号传送给 LCD 进行显示。液位检测功能图如图 1-1 所示。 图 1-1 液位检测功能结构图 我设计的部分是信号的采集即前端设计，其设计模块图 1-2所示：其中包括传感器模块、放大电路模块、A\D 转换模块的设计，设计所要达到的目标是硬件系统的结构简化,系统精度较好，适用性强，具有良好的人机交互功能，有问题就能立即发现，通过实现水位的显示以便自动调节控制液位。液位控制在设定值上正常运行不需要人工干预，操作人员劳动强度小。 图 1-2 前端设计模块图 第二章传感器模块的设计方案 2.1 传感器简介 传感器，指能感受规定的被测量并根据一定的规律转换成可用输出信号的器件或装置。根据传感器工作原理，可分为物理传感器和化学传感器二大类： 传感器...
