液控蝶阀阀门说明书

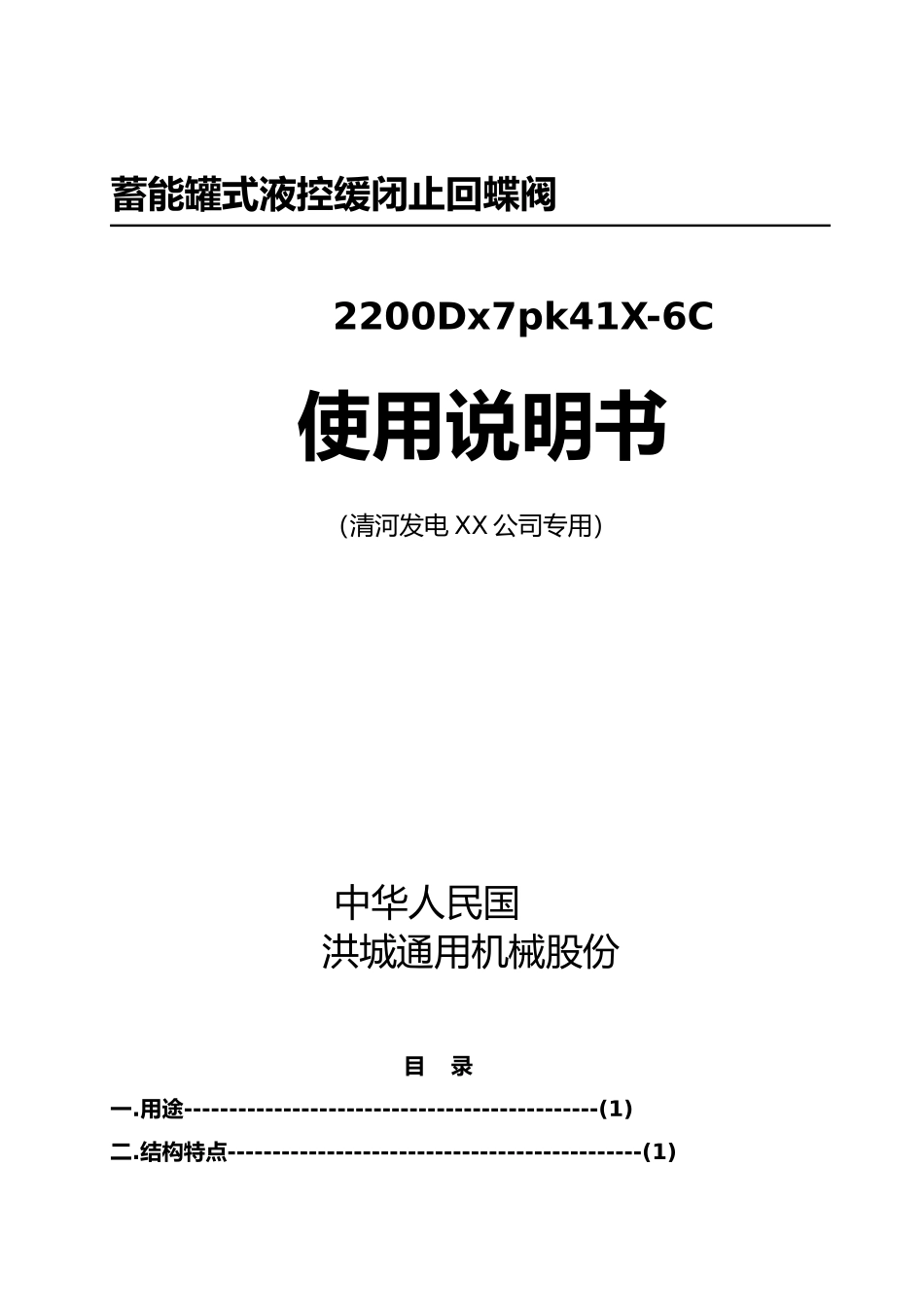

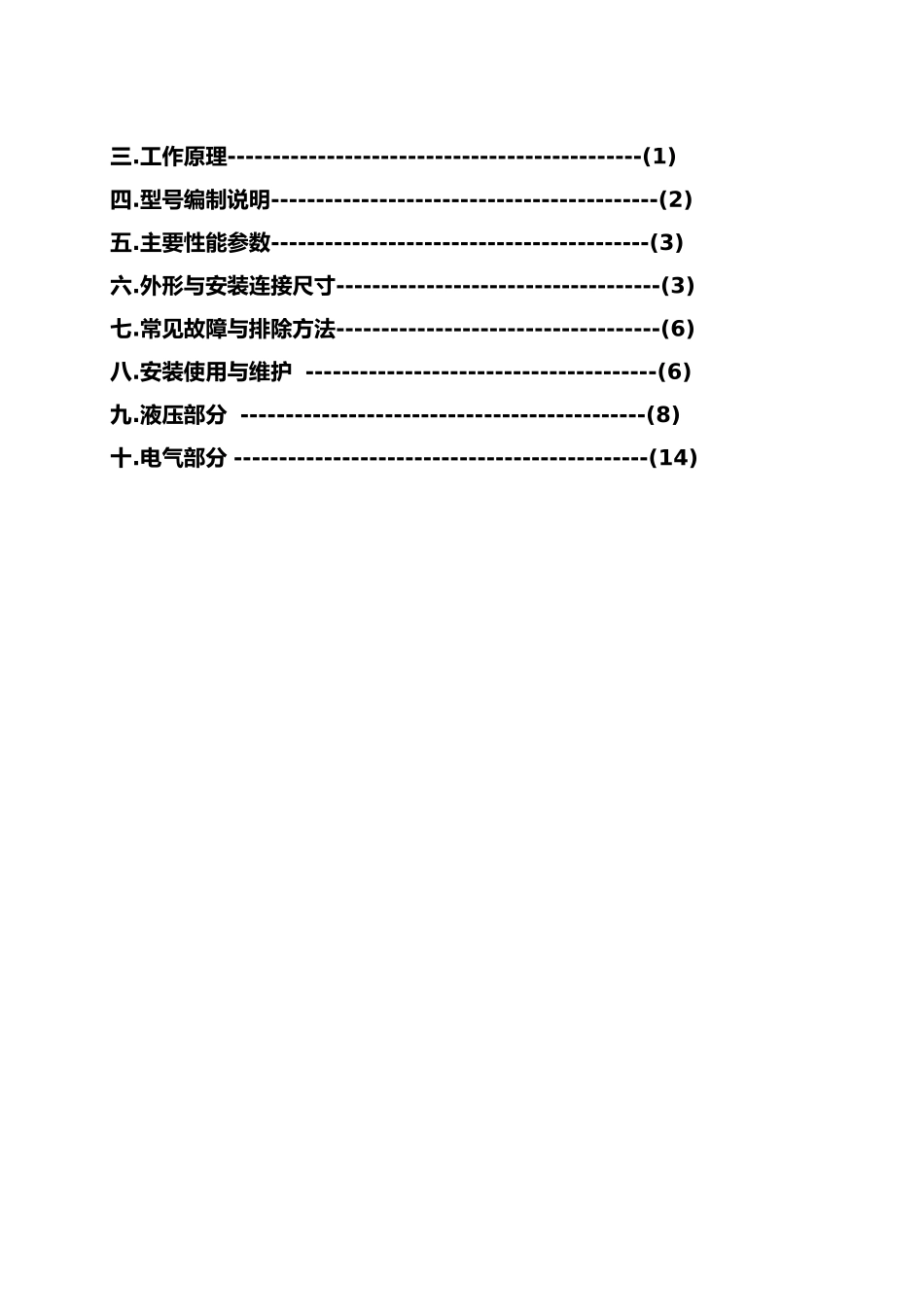

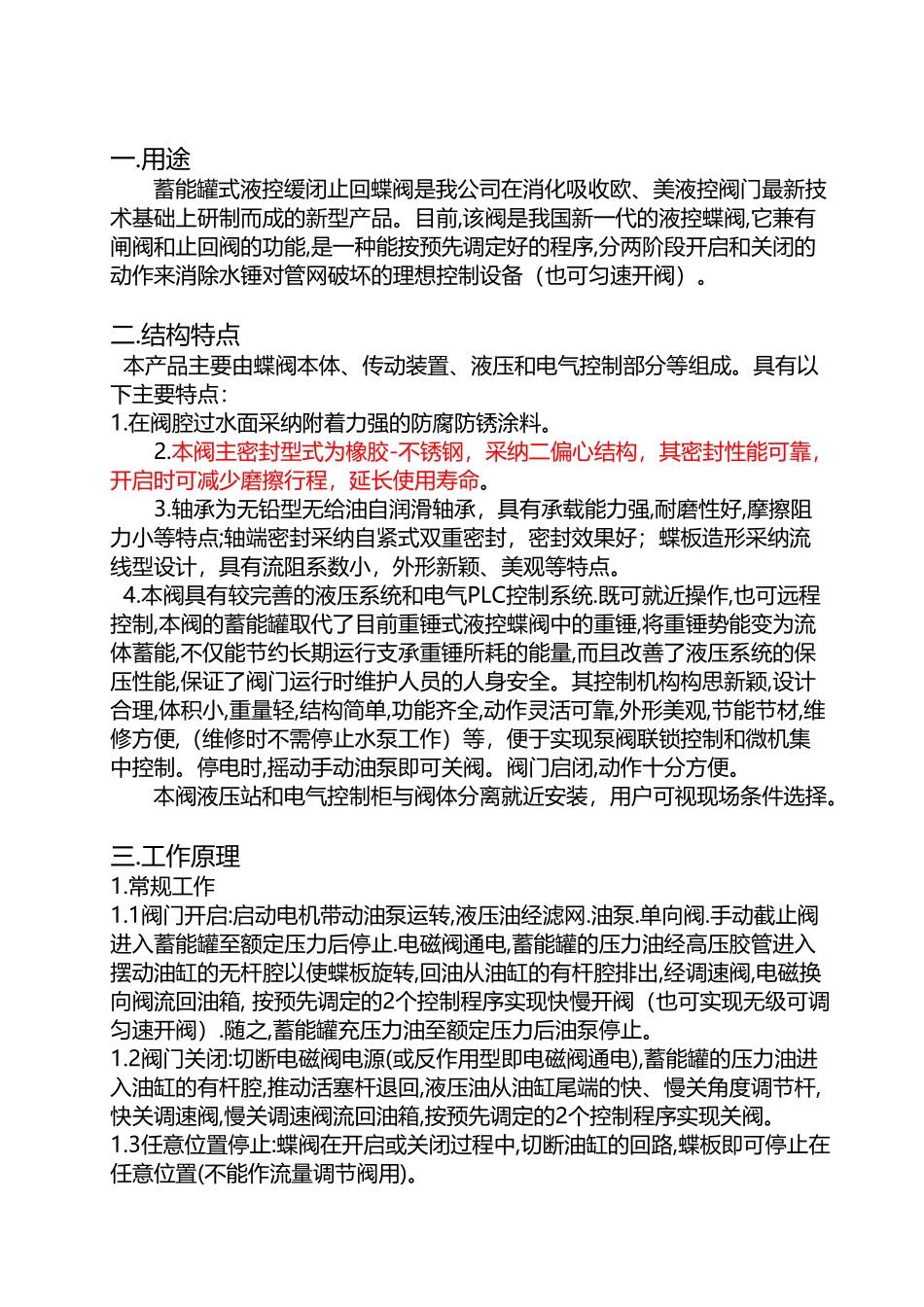

蓄能罐式液控缓闭止回蝶阀2200Dx7pk41X-6C使用说明书（清河发电 XX 公司专用）中华人民国洪城通用机械股份目 录一.用途----------------------------------------------(1)二.结构特点----------------------------------------------(1)三.工作原理----------------------------------------------(1)四.型号编制说明-------------------------------------------(2)五.主要性能参数------------------------------------------(3)六.外形与安装连接尺寸------------------------------------(3)七.常见故障与排除方法------------------------------------(6)八.安装使用与维护 ---------------------------------------(6)九.液压部分 ---------------------------------------------(8)十.电气部分 ----------------------------------------------(14)一.用途蓄能罐式液控缓闭止回蝶阀是我公司在消化吸收欧、美液控阀门最新技术基础上研制而成的新型产品。目前,该阀是我国新一代的液控蝶阀,它兼有闸阀和止回阀的功能,是一种能按预先调定好的程序,分两阶段开启和关闭的动作来消除水锤对管网破坏的理想控制设备（也可匀速开阀）。二.结构特点 本产品主要由蝶阀本体、传动装置、液压和电气控制部分等组成。具有以下主要特点：1.在阀腔过水面采纳附着力强的防腐防锈涂料。2.本阀主密封型式为橡胶-不锈钢，采纳二偏心结构，其密封性能可靠，开启时可减少磨擦行程，延长使用寿命。3.轴承为无铅型无给油自润滑轴承，具有承载能力强,耐磨性好,摩擦阻力小等特点;轴端密封采纳自紧式双重密封，密封效果好；蝶板造形采纳流线型设计，具有流阻系数小，外形新颖、美观等特点。 4.本阀具有较完善的液压系统和电气PLC控制系统.既可就近操作,也可远程控制,本阀的蓄能罐取代了目前重锤式液控蝶阀中的重锤,将重锤势能变为流体蓄能,不仅能节约长期运行支承重锤所耗的能量,而且改善了液压系统的保压性能,保证了阀门运行时维护人员的人身安全。其控制机构构思新颖,设计合理,体积小,重量轻,结构简单,功能齐全,动作灵活可靠,外形美观,节能节材,维修方便,（维修时不需停止水泵工作）等，便于实现泵阀联锁控制和微机集中控制。停电时,摇动手动油泵即可关阀。阀门启闭,动作十分方便。本阀液压站和电气控制柜与阀体分离就近安装，用户可视现场条件选择。三.工作原理1.常规工作1.1阀门开启:启动电机带动油泵运转,液压油经滤网.油泵.单向阀.手动截止阀进入蓄能罐至...
