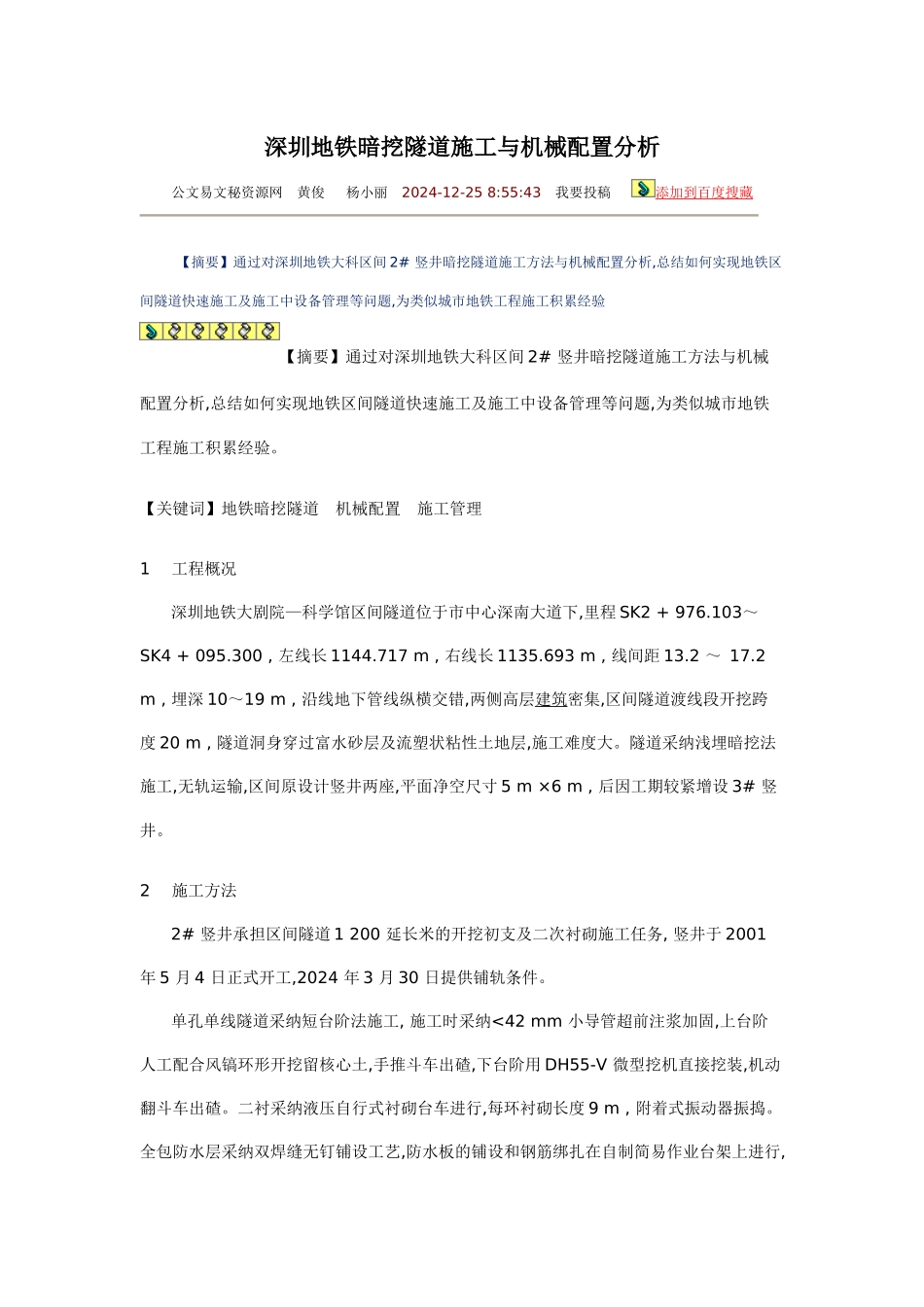

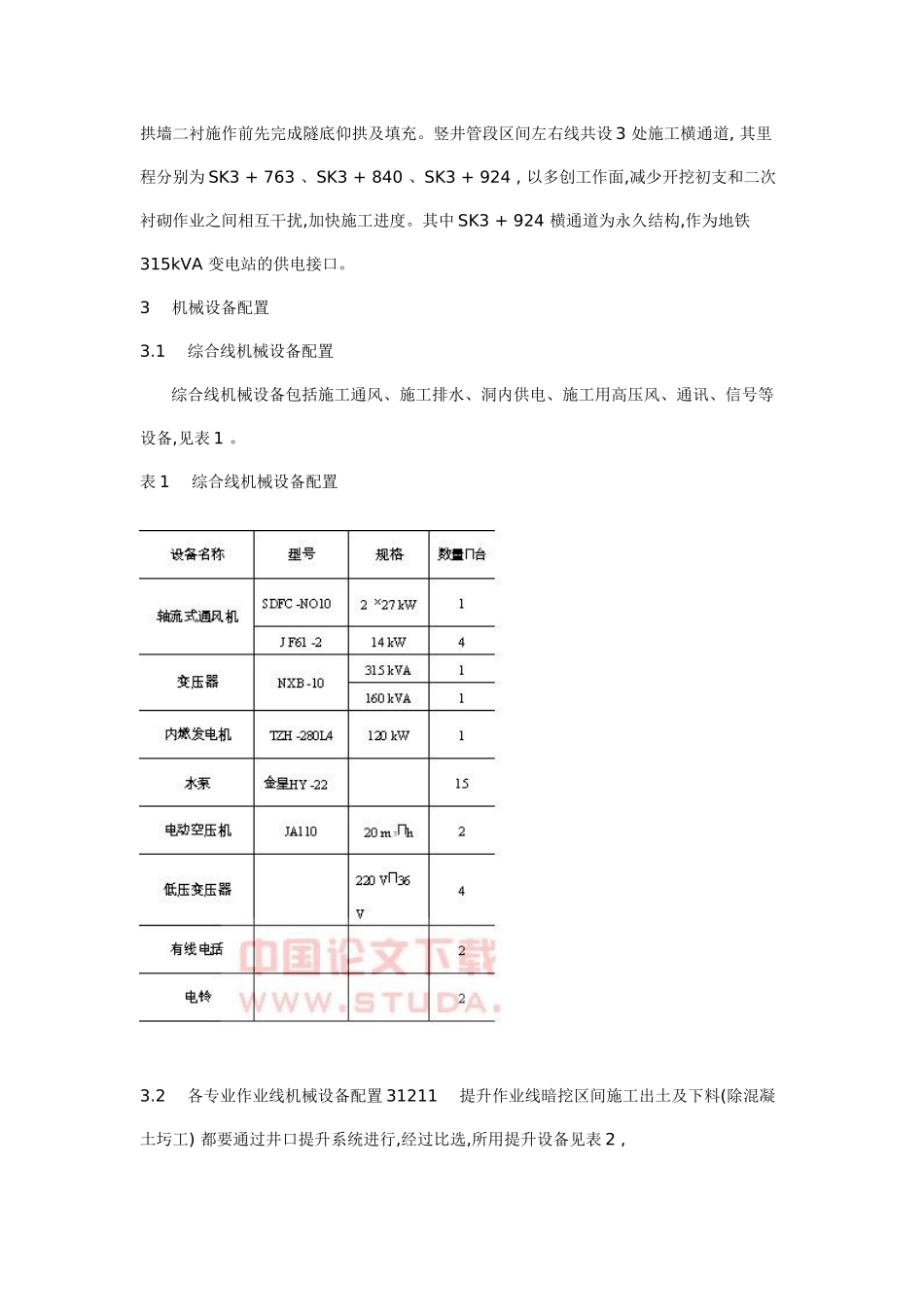

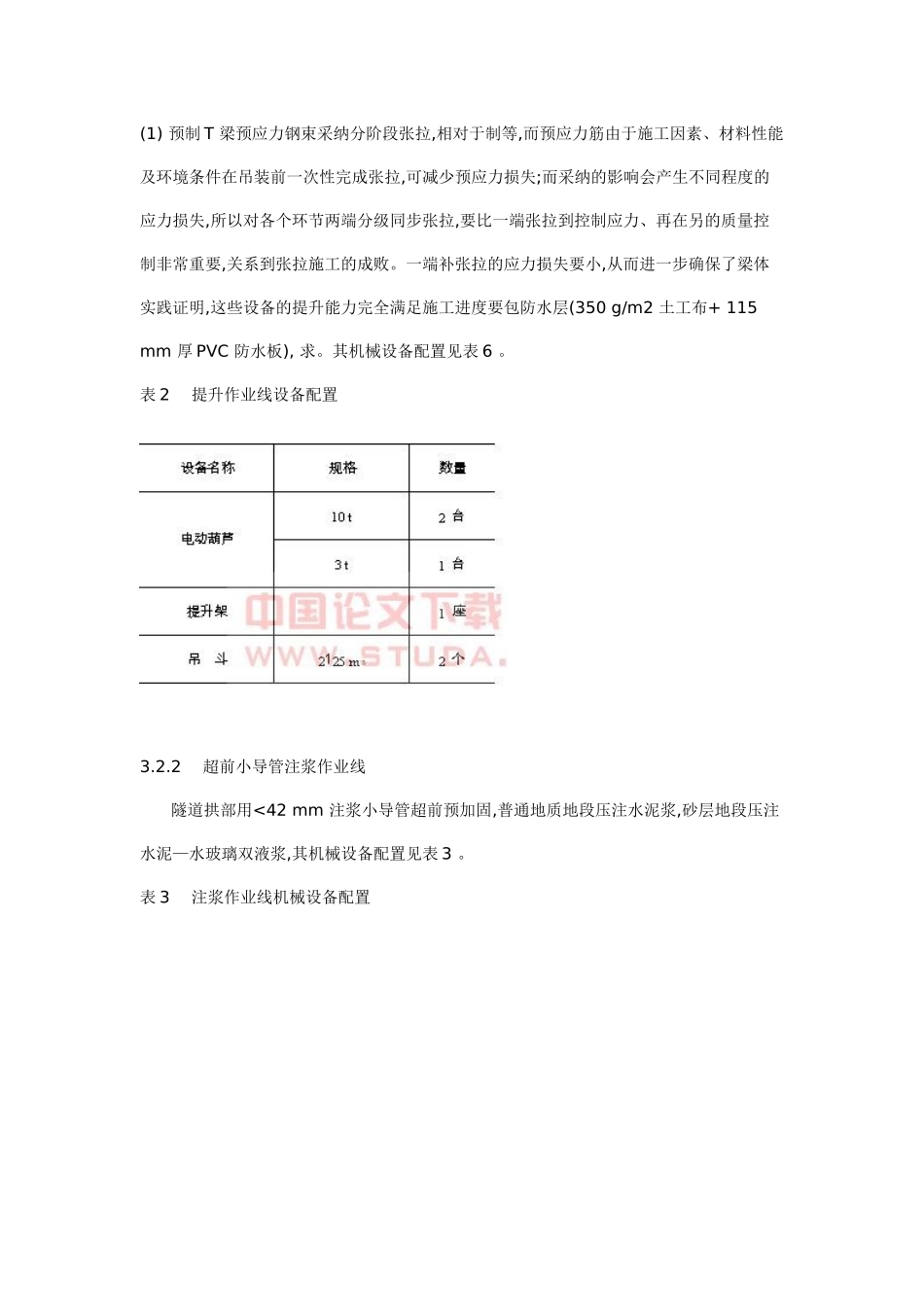

深圳地铁暗挖隧道施工与机械配置分析公文易文秘资源网 黄俊 杨小丽 2024-12-25 8:55:43 我要投稿 添加到百度搜藏 【摘要】通过对深圳地铁大科区间 2# 竖井暗挖隧道施工方法与机械配置分析,总结如何实现地铁区间隧道快速施工及施工中设备管理等问题,为类似城市地铁工程施工积累经验【摘要】通过对深圳地铁大科区间 2# 竖井暗挖隧道施工方法与机械配置分析,总结如何实现地铁区间隧道快速施工及施工中设备管理等问题,为类似城市地铁工程施工积累经验。【关键词】地铁暗挖隧道 机械配置 施工管理1 工程概况 深圳地铁大剧院—科学馆区间隧道位于市中心深南大道下,里程 SK2 + 976.103～SK4 + 095.300 , 左线长 1144.717 m , 右线长 1135.693 m , 线间距 13.2 ～ 17.2 m , 埋深 10～19 m , 沿线地下管线纵横交错,两侧高层建筑密集,区间隧道渡线段开挖跨度 20 m , 隧道洞身穿过富水砂层及流塑状粘性土地层,施工难度大。隧道采纳浅埋暗挖法施工,无轨运输,区间原设计竖井两座,平面净空尺寸 5 m ×6 m , 后因工期较紧增设 3# 竖井。2 施工方法 2# 竖井承担区间隧道 1 200 延长米的开挖初支及二次衬砌施工任务, 竖井于 2001 年 5 月 4 日正式开工,2024 年 3 月 30 日提供铺轨条件。 单孔单线隧道采纳短台阶法施工, 施工时采纳<42 mm 小导管超前注浆加固,上台阶人工配合风镐环形开挖留核心土,手推斗车出碴,下台阶用 DH55-V 微型挖机直接挖装,机动翻斗车出碴。二衬采纳液压自行式衬砌台车进行,每环衬砌长度 9 m , 附着式振动器振捣。全包防水层采纳双焊缝无钉铺设工艺,防水板的铺设和钢筋绑扎在自制简易作业台架上进行,拱墙二衬施作前先完成隧底仰拱及填充。竖井管段区间左右线共设 3 处施工横通道, 其里程分别为 SK3 + 763 、SK3 + 840 、SK3 + 924 , 以多创工作面,减少开挖初支和二次衬砌作业之间相互干扰,加快施工进度。其中 SK3 + 924 横通道为永久结构,作为地铁315kVA 变电站的供电接口。3 机械设备配置3.1 综合线机械设备配置 综合线机械设备包括施工通风、施工排水、洞内供电、施工用高压风、通讯、信号等设备,见表 1 。表 1 综合线机械设备配置3.2 各专业作业线机械设备配置 31211 提升作业线暗挖区间施工出土及下料(除混凝土圬工) 都要通过井口提升系统进行,经过比选,所用提升设备见表 2 , (1) 预制 T 梁预应力钢束采纳分阶段张...
