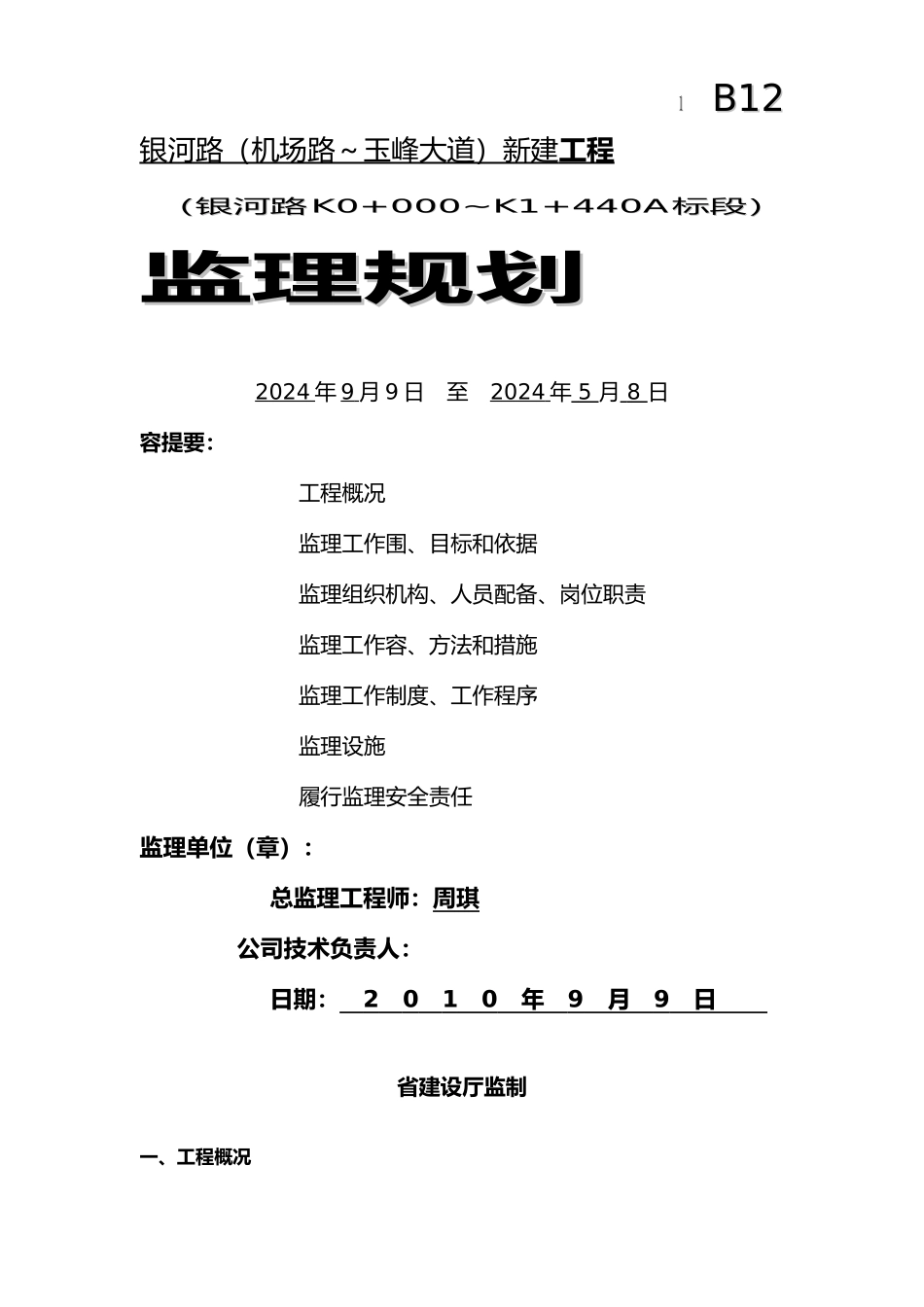

混凝土公路工程监理规划培训课件----------------------- -----------------------日期：11BB1212银河路（机场路～玉峰大道）新建 工程 （银河路（银河路 K0+000~K1+440AK0+000~K1+440A 标段）标段）监理规划监理规划2024 年 9 月 9 日 至 2024 年 5 月 8 日容提要： 工程概况 监理工作围、目标和依据 监理组织机构、人员配备、岗位职责 监理工作容、方法和措施 监理工作制度、工作程序 监理设施 履行监理安全责任监理单位（章）： 总监理工程师：周琪 公司技术负责人： 日期： 2 0 1 0 年 9 月 9 日 省建设厅监制一、工程概况工程名称：银河路（机场路～玉峰大道）A 标段新建工程工程位置：市浦镇规划新镇区中部工程概况道路主要工程规模本工程建设规模包括道路总长银河路 1440m，全线设 2 座桥梁（其中包括 1 座等外级航道桥）与 1 个 6X2.5m 圆管涵，同步实施 D500-800 雨水管与 DN300-DN400 污水管，并为上水、电力、电信、天然气、路灯等预留管位。 1、道路工程概况银河路、新河路为浦规划新镇区南北向的主干道，由 25（60）m 景观中间分隔带分隔成平行的两条线位，银河路、新河路设计起点接已建南北走向主干道银 河 路 南 侧 机 场 路 交 叉 口 （ K0+000.000 ） ， 终 点 玉 峰 大 道（K4+158.579、K4+148.275），终点交叉口部分由玉峰大道同步实施，银河路道路设 5 个平曲线，平曲线最小半径均为 1000m，满足城市主干道60KM/h 计算行车速度，道路总长 4158.579m。新河路道路设 5 个平曲线，平曲线最小半径均为 1000m，满足城市主干道 60KM/h 计算行车速度，道路总长 4148.275m。其中 A 标段 K0+000-K1+440。2、设计标准银河路、新河路（机场路-玉峰大道）采纳城市主干道标准进行设计，其中全线红线宽度为 70（105）m。其主要技术指标如下：① 道路等级： 城市主干道② 计算行车速度： 60KM/h③ 路面结构 ：沥青砼路面 4cm 细粒式沥青砼+8cm 粗粒式沥青砼+0.6cm封层+36cm 水泥稳定土 +20cm12%灰土与路基 80cm6%灰土处理。本次车道沥青路面容许弯沉 LD 为 24.3（1/100mm）。路面结构达到临界状态的设计年限为 15 年。 ④ 路基横断面：全线断面：7m（绿化带）+2m（人行道）+3.5m（非机动车道）+2m（机非分隔带）+8m（机动车道）+25（60）m（景观带）+8m（机动车道）+2m（机非分隔带）+3.5m（非机动车道）+2m（人行道）+7m（绿...
