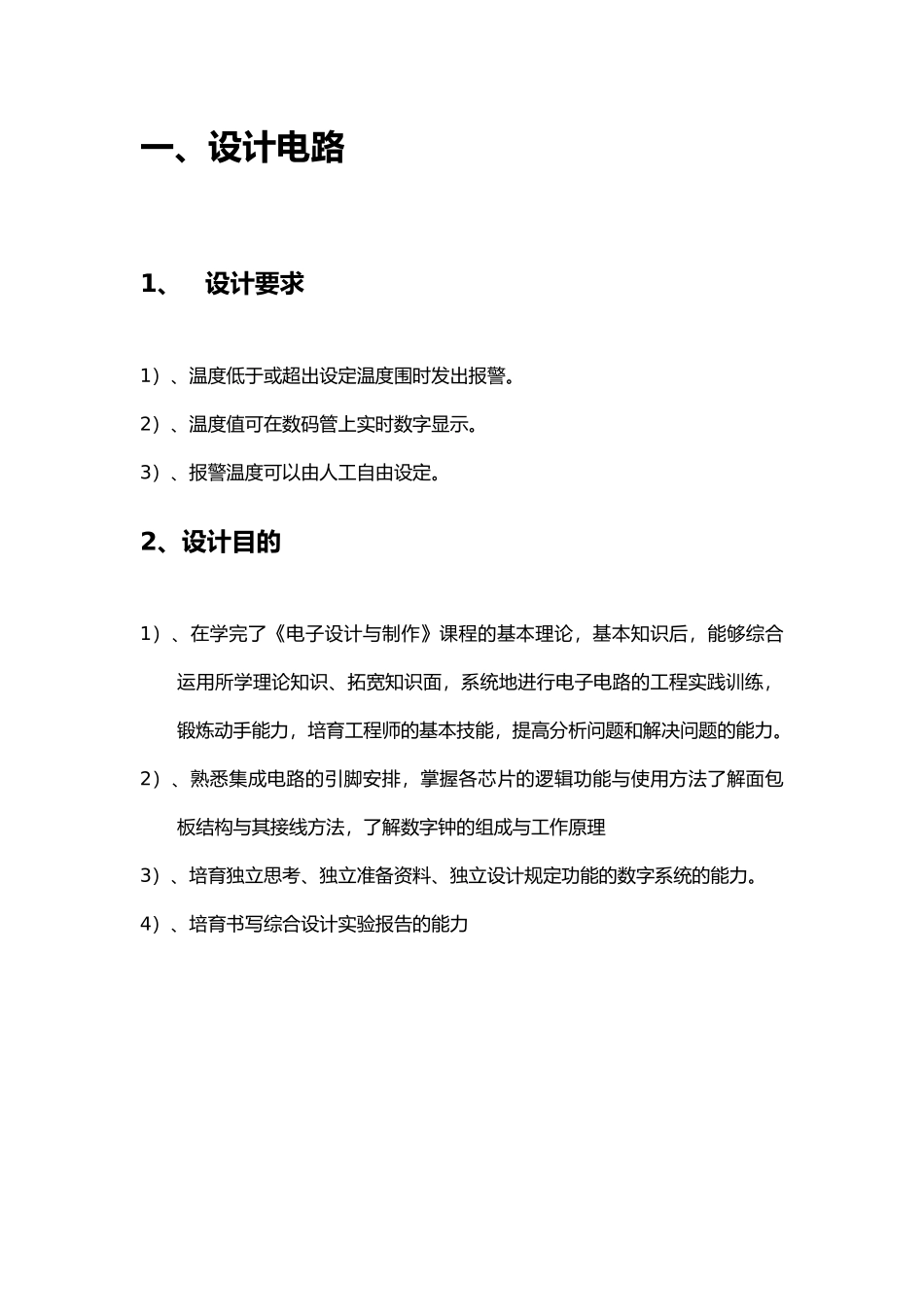

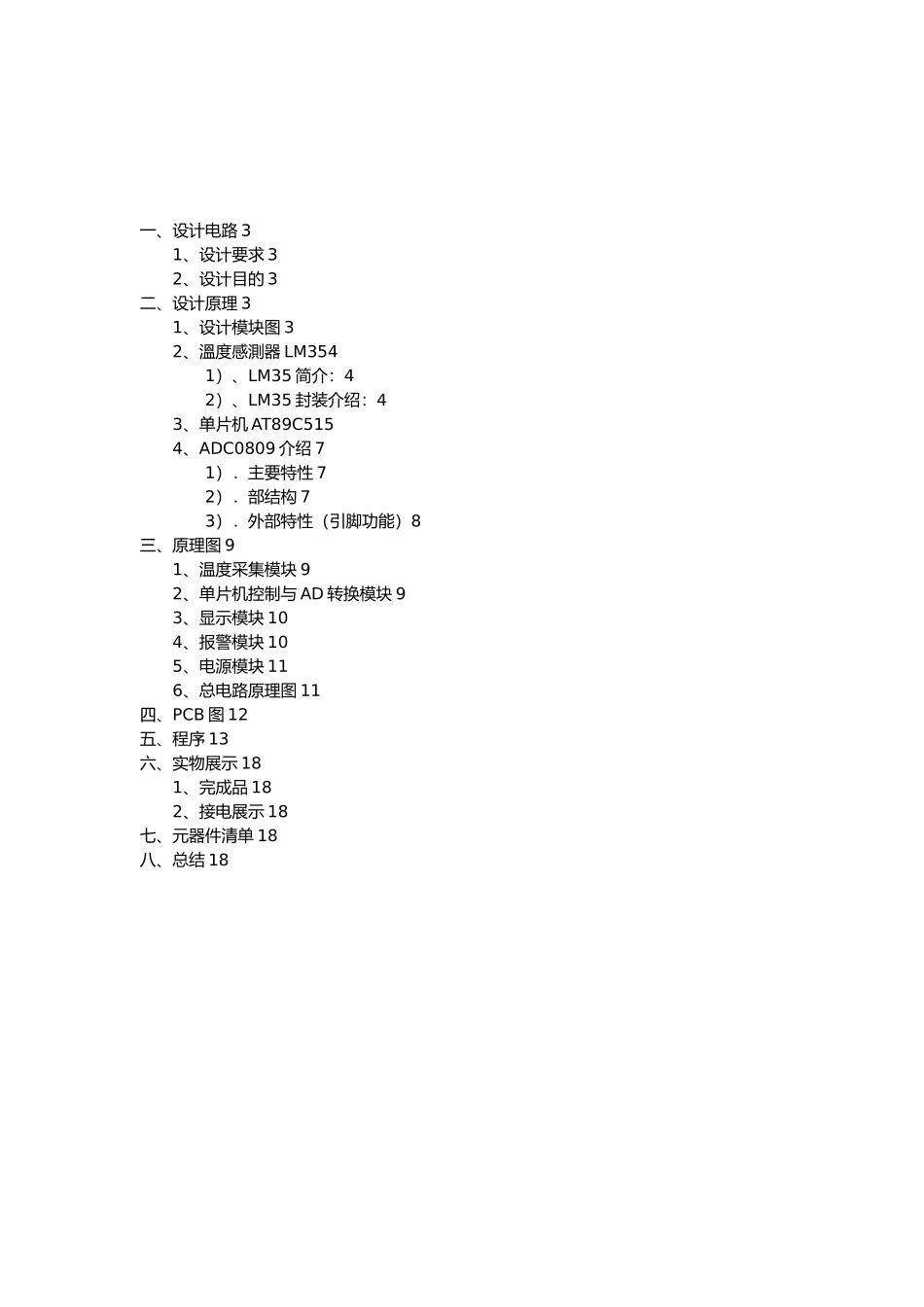

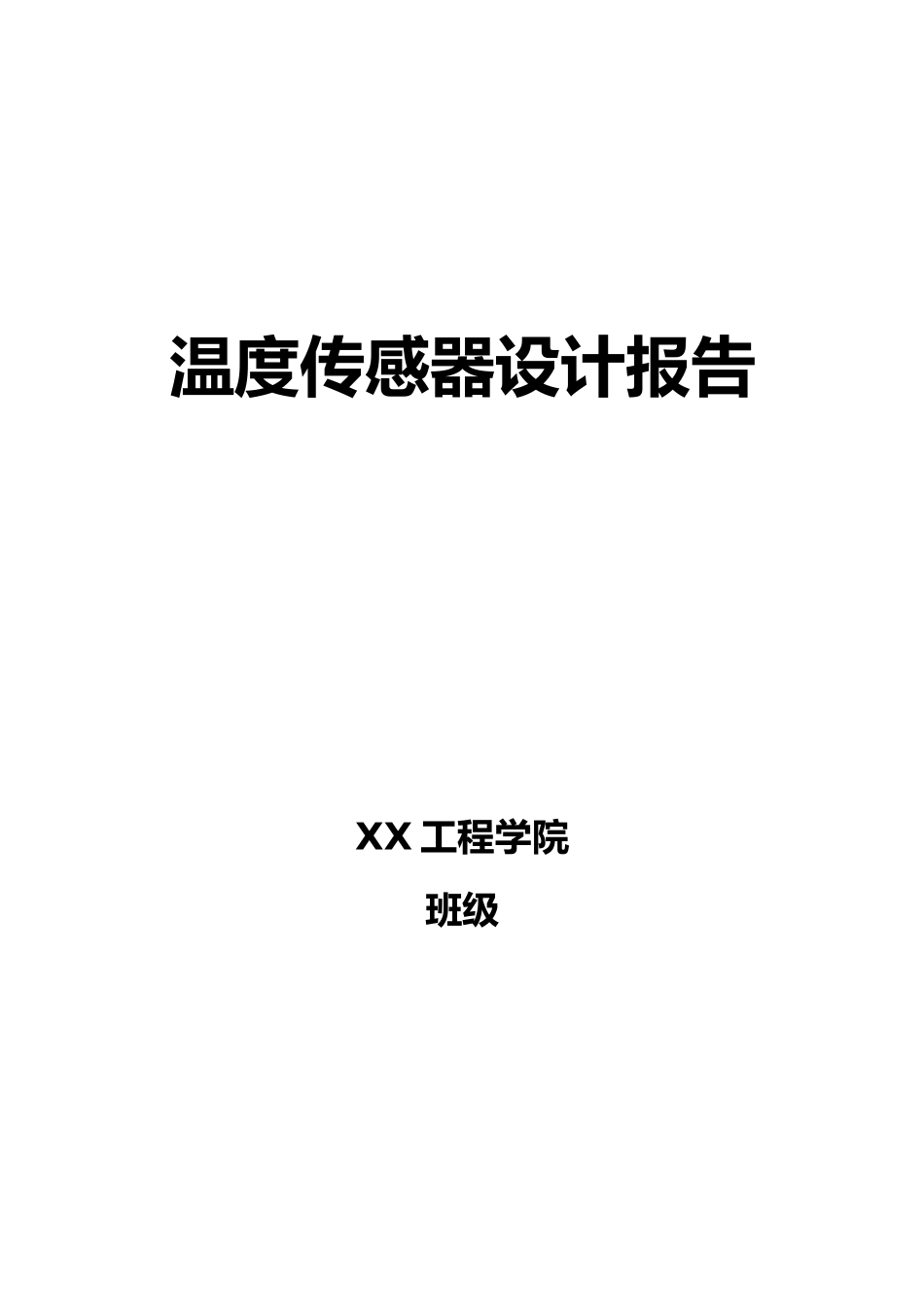

温度传感器设计报告XX 工程学院班级一、设计电路 31、设计要求 32、设计目的 3二、设计原理 31、设计模块图 32、溫度感測器 LM3541）、LM35 简介：42）、LM35 封装介绍：43、单片机 AT89C5154、ADC0809 介绍 71）．主要特性 72）．部结构 73）．外部特性（引脚功能）8三、原理图 91、温度采集模块 92、单片机控制与 AD 转换模块 93、显示模块 104、报警模块 105、电源模块 116、总电路原理图 11四、PCB 图 12五、程序 13六、实物展示 181、完成品 182、接电展示 18七、元器件清单 18八、总结 18一、设计电路1、设计要求1）、温度低于或超出设定温度围时发出报警。2）、温度值可在数码管上实时数字显示。3）、报警温度可以由人工自由设定。2、设计目的1）、在学完了《电子设计与制作》课程的基本理论，基本知识后，能够综合运用所学理论知识、拓宽知识面，系统地进行电子电路的工程实践训练，锻炼动手能力，培育工程师的基本技能，提高分析问题和解决问题的能力。2）、熟悉集成电路的引脚安排，掌握各芯片的逻辑功能与使用方法了解面包板结构与其接线方法，了解数字钟的组成与工作原理3）、培育独立思考、独立准备资料、独立设计规定功能的数字系统的能力。4）、培育书写综合设计实验报告的能力二、设计原理1、设计模块图图 1：模块图2、溫度感測器 LM351）、LM35 简介：LM35 是由 National Semiconductor 所生產的溫度感測器，其輸出電壓與攝氏溫標呈線性關係，轉換公式如式(1)，0 時輸出為 0V，每升高 1°，輸出電壓增加 10mV。LM35 有多種不同封裝型式，外觀如圖 1 所示。在常溫下，LM35 不需要額外的校準處理即可達到 C°CC41°±的準確率。其電源供應模式有單電源與正負雙電源兩種，其接腳如圖 2 所示，正負雙電源的供電模式可提温度采集模块键盘输入模块 显示模块单片机控制模块蜂鸣器报警模块供負溫度的量測；兩種接法的靜默電流-溫度關係如圖 3 所示，單電源模式在25°下靜默電流約 50μA，非常省電。2）、LM35 封装介绍：图 2：封装形式 1 图 3：封装形式 2图 4：封装形式 4（此次采纳的封装）3、单片机 AT89C51AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采纳ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片置通用8位中央处理器...
