湘煤加工装配厂房512VIP专享

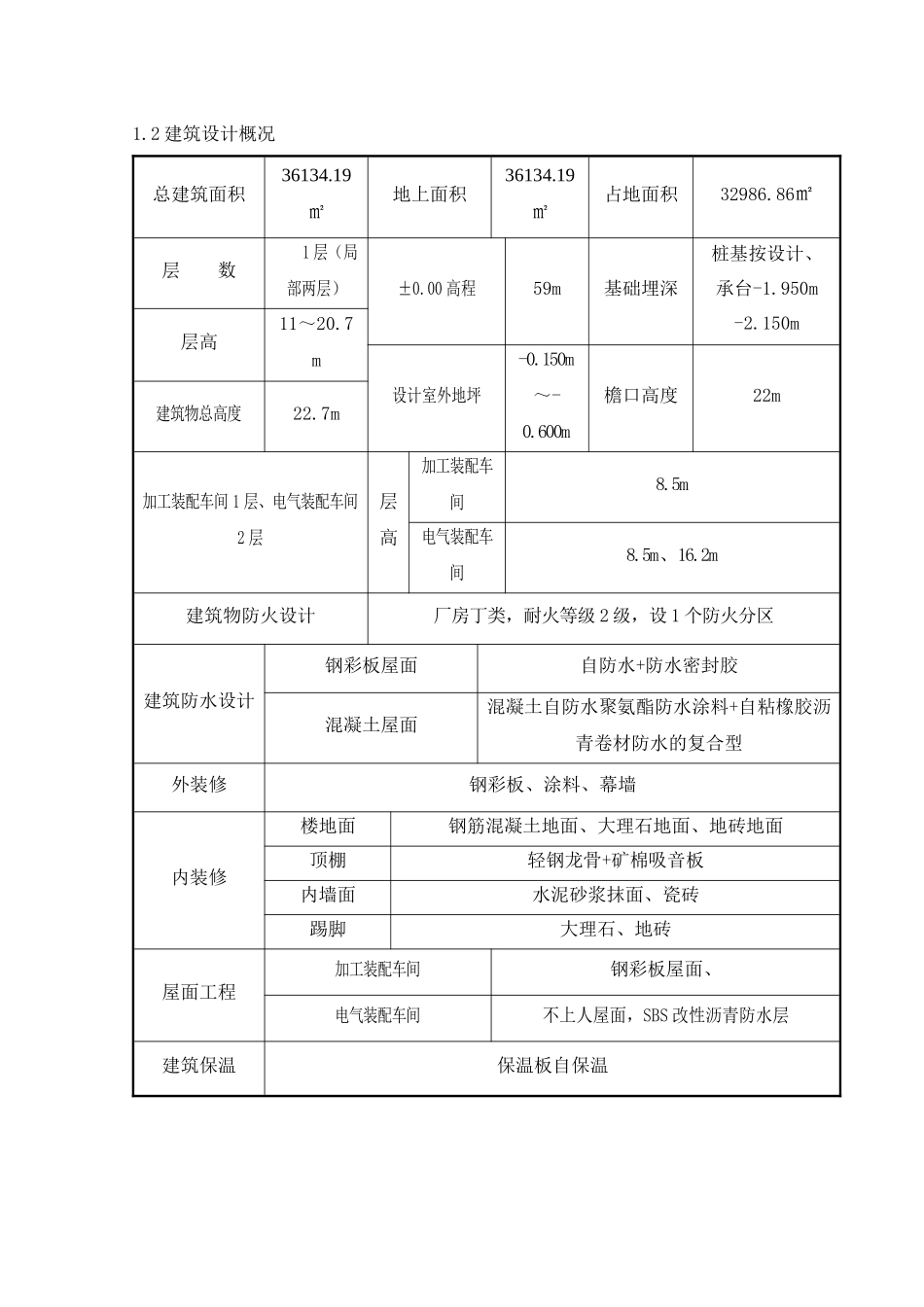

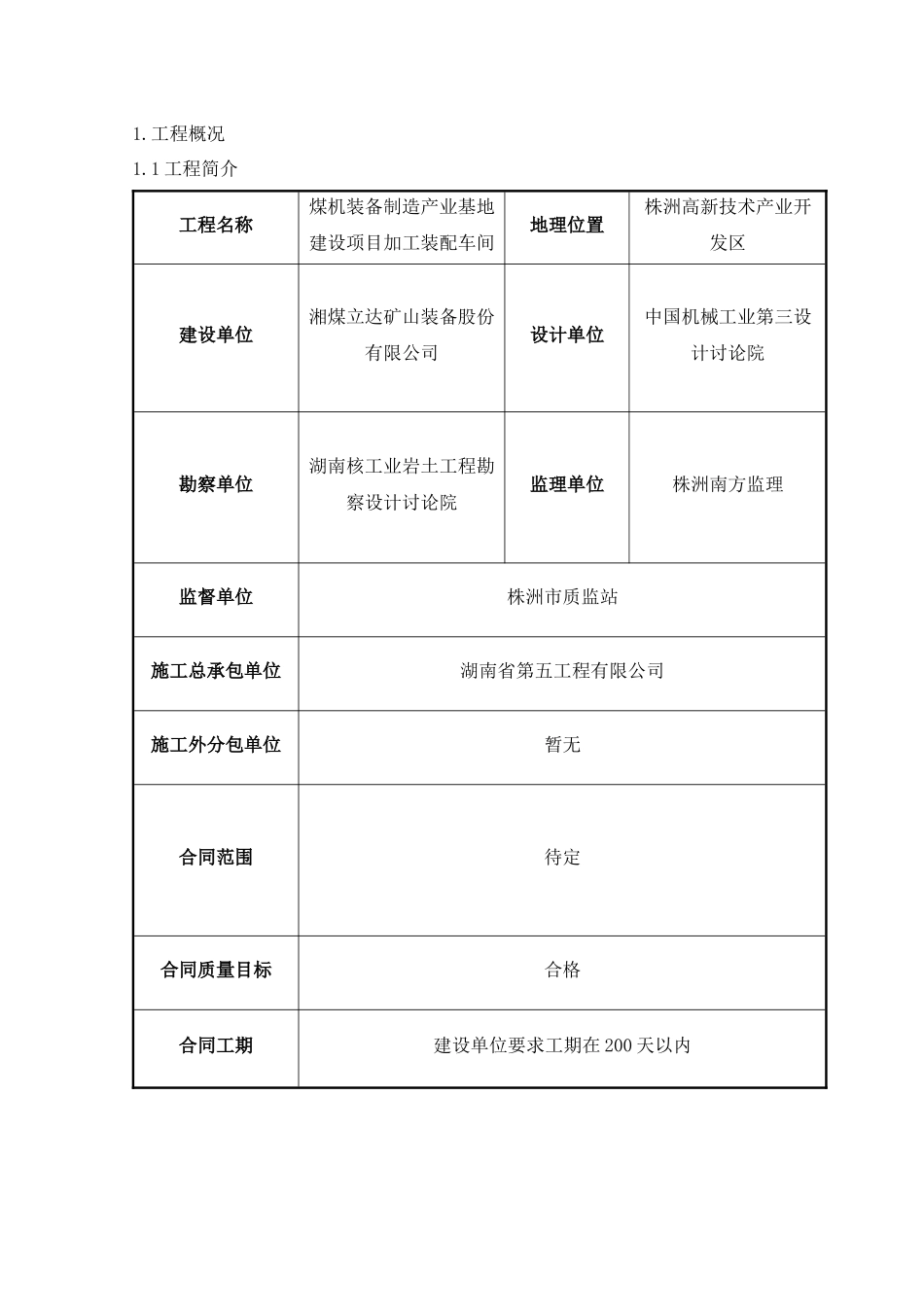

1.工程概况1.1 工程简介工程名称煤机装备制造产业基地建设项目加工装配车间地理位置株洲高新技术产业开发区建设单位湘煤立达矿山装备股份有限公司设计单位中国机械工业第三设计讨论院勘察单位湖南核工业岩土工程勘察设计讨论院监理单位株洲南方监理监督单位株洲市质监站施工总承包单位湖南省第五工程有限公司施工外分包单位暂无合同范围待定合同质量目标合格合同工期建设单位要求工期在 200 天以内1.2 建筑设计概况总建筑面积36134.19㎡地上面积36134.19㎡占地面积32986.86㎡层 数1 层（局部两层）±0.00 高程59m基础埋深桩基按设计、承台-1.950m-2.150m层高11～20.7 m设计室外地坪-0.150m～-0.600m檐口高度22m建筑物总高度22.7m加工装配车间 1 层、电气装配车间2 层层高加工装配车间8.5m电气装配车间8.5m、16.2m建筑物防火设计厂房丁类，耐火等级 2 级，设 1 个防火分区建筑防水设计钢彩板屋面自防水+防水密封胶混凝土屋面混凝土自防水聚氨酯防水涂料+自粘橡胶沥青卷材防水的复合型外装修钢彩板、涂料、幕墙内装修楼地面钢筋混凝土地面、大理石地面、地砖地面顶棚轻钢龙骨+矿棉吸音板内墙面水泥砂浆抹面、瓷砖踢脚大理石、地砖屋面工程加工装配车间钢彩板屋面、电气装配车间不上人屋面，SBS 改性沥青防水层建筑保温保温板自保温1.3 结构设计概况项 目内 容结构形式基础结构形式加工装配车间桩基础、钢筋混凝土独立柱基础电气装配车间桩基础、钢筋混凝土独立柱基础主体结构形式加工装配车间钢结构电气装配车间框架结构性能等级抗震设防烈度6 度设计等级一级抗震等级钢 材钢（彩）板Q235B；Q345B钢构件连接螺栓连接、焊接钢筋HPB235；HRB335；HRB400钢筋连接钢筋：机械连接、绑扎连接。混凝土基础垫层C15独立柱基桩基础C30电气装配车间C30主要结构断面尺寸（mm）钢柱H(700～800)×(400～460)×8～10×14～25钢屋面梁H(600～950)×(200～320)×(5～8)×(8～16)多种钢吊车梁950～1800×(390～450)×(8～14)×(14～20)屋面檩条Z250×75×20×2.0(2.5)框架柱700×700mm框架梁300～1300mm，最大为 450×1300mm楼板100～120mm1.4 专业设计概况1.4.1 电气工程1.4.1.1 由电气装配车间内变电所引入 4 路 0.23/0.4kV 电源，供车间照明等用电。1.4.1.2 低压配电采纳 TN-S 制接地方式。室内配电电缆采纳 YJV-0.6/1kV 型电缆，沿桥架敷设，桥架选用托盘式并带盖板，吊车梁下或柱上支架安装。照明支线均采纳(ZR-)BV-450/750-2.5...
