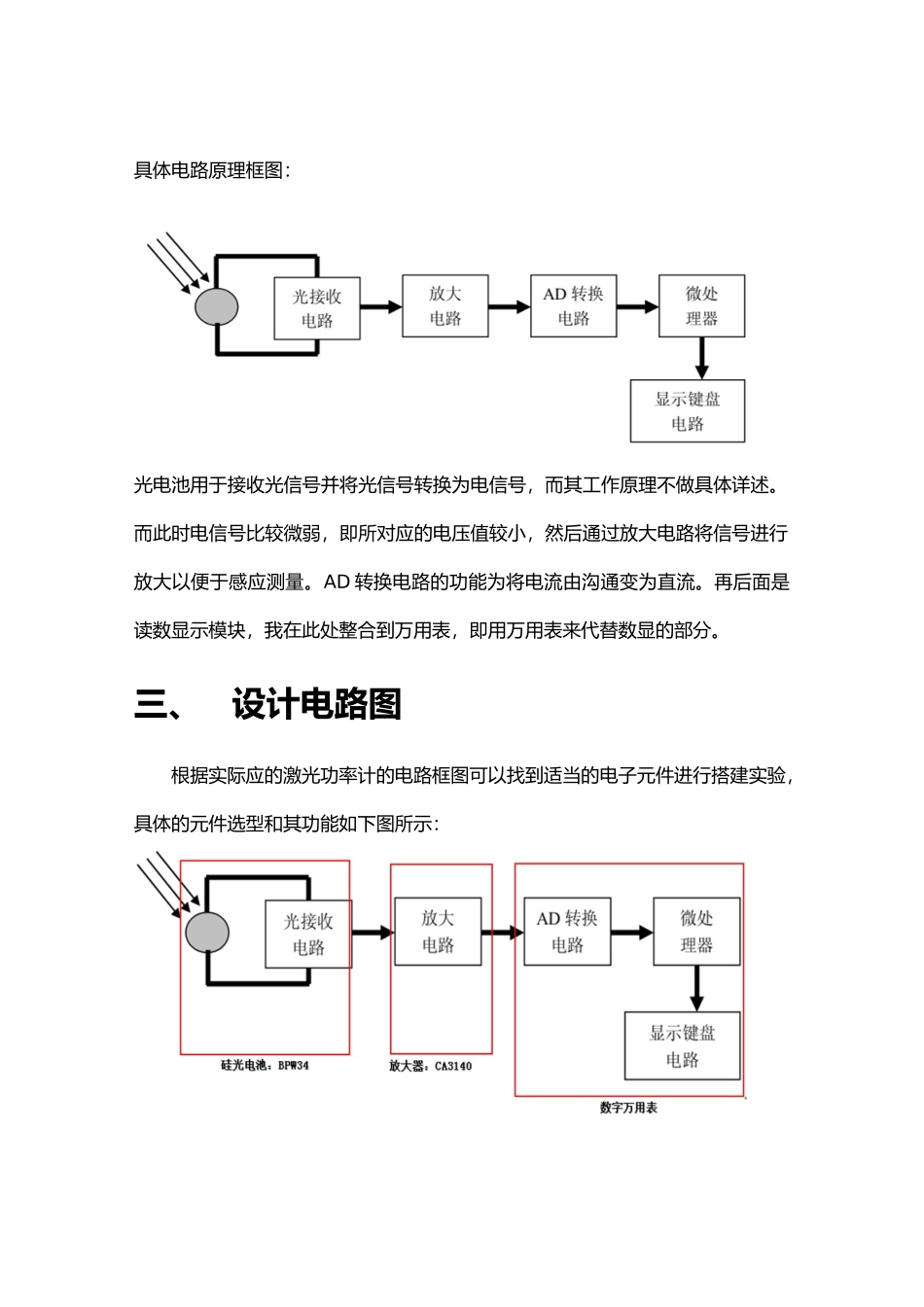

激光功率计的设计专业班级：光电信息工程 120X任课老师：茗：XXX学号: X一、概述激光功率计从传感器（将光能转变为电信号的器件）分，有下列三种：1、量热方式：其优点是波长围宽，适合大功率测量，缺点是灵敏度较低，时间常数大。2、光电方式：其优点是灵敏度很高，适合微小功率测量，时间常数小，缺点是波长围窄，灵敏度-波长特性变化较大。3、热释电方式，其优点是波长围宽，灵敏度高，时间常数很小，缺点是只限于测量单脉冲激光功率，需要 100 兆欧左右的高输入阻抗的特别放大器。二、原理激光功率计主要用于测量激光信号的强弱。目前测量激光功率的方法有两种，一种是热转换方式，一种是半导体光电检测方式。前一种的光谱响应曲线平坦、准确度高，但是成本高，响应时间长。用半导体光电检测可以得到比较高的探测灵敏度和响应速度。我选择设计一个半导体光电方式检测的激光功率计。原理图：具体电路原理框图：光电池用于接收光信号并将光信号转换为电信号，而其工作原理不做具体详述。而此时电信号比较微弱，即所对应的电压值较小，然后通过放大电路将信号进行放大以便于感应测量。AD 转换电路的功能为将电流由沟通变为直流。再后面是读数显示模块，我在此处整合到万用表，即用万用表来代替数显的部分。三、设计电路图根据实际应的激光功率计的电路框图可以找到适当的电子元件进行搭建实验，具体的元件选型和其功能如下图所示：硅光电池 BPW34：具有高光电探测率、比较大的光敏面积、高光电灵敏度，快速响应时间、体积小等特点。（1）大辐射敏感区（A=7.5 平方毫米）（2）广角半灵敏度 ϕ=±65 度（3）高光敏感性（4）响应时间短，能快速响应（5）小结电容（6）适用于可见光和近红外辐射运算放大器 CA3140：常用的高输入阻抗运算放大器。其为美国无线电公司研制开发的一种 BiMOS 高电压的运算放大器在一片集成芯片上，该 CA3140A和 CA3140 BiMOS 运算放大器功能保护 MOSFET 的栅极（PMOS 上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。操作电源电压从 4V 至 36V（无论单或双电源),它结合了压电 PMOS 晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。 数字万用表：是电学实验室必备的一种测量仪器，部有高精度的数模转化器和显示器，其特性足够我们搭建激光功率计性能的需要。仿真电路图：硅光电池 BPW34 光谱相应曲线：CA3140 引脚定义图三、参数上图实际...
