炉渣坑运渣通道及中央控制室支撑模板施工方案

炉渣坑运渣通道及中央控制室支撑模板施工方案_第1页
1/80
炉渣坑运渣通道及中央控制室支撑模板施工方案_第2页
2/80
炉渣坑运渣通道及中央控制室支撑模板施工方案_第3页
3/80

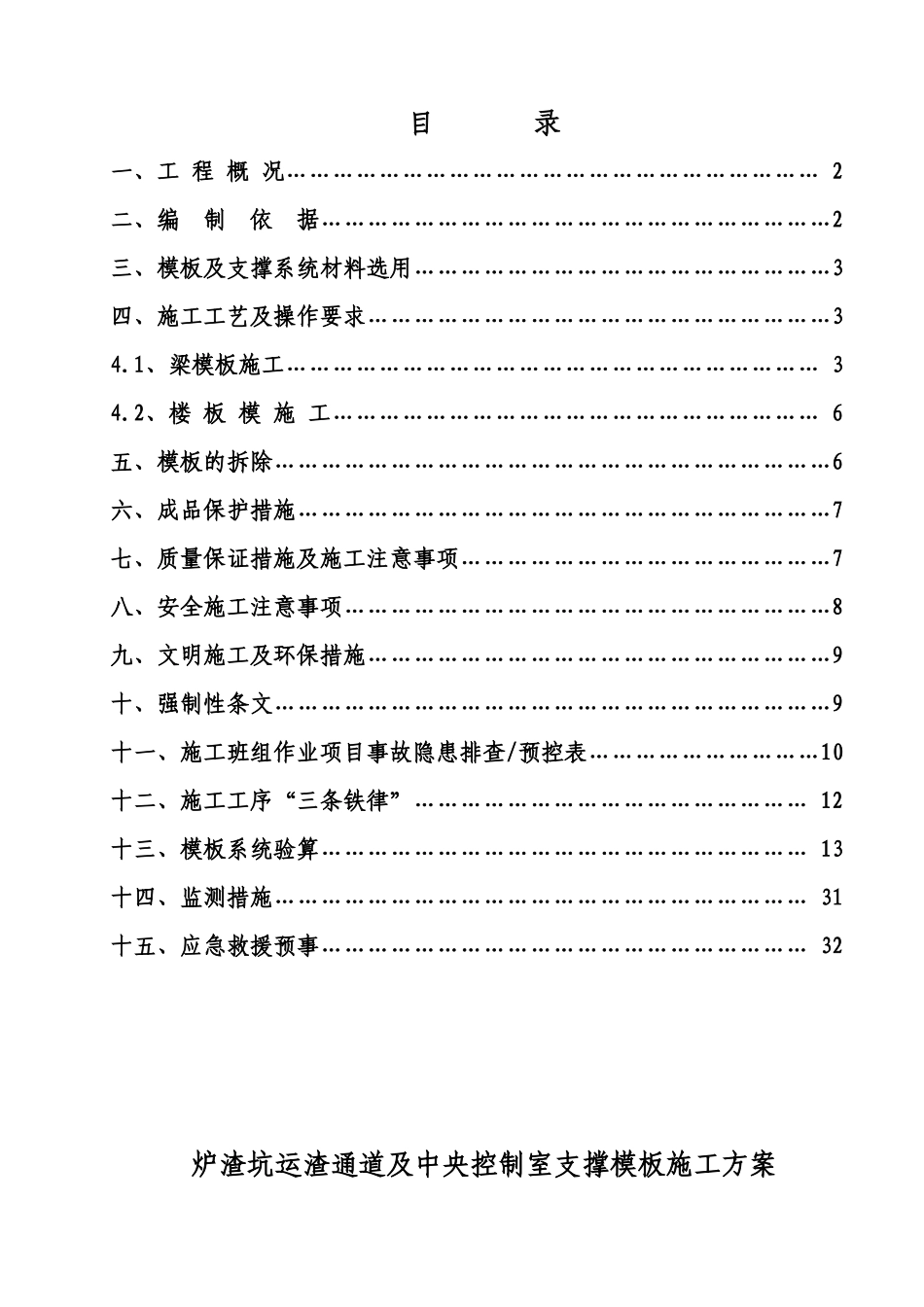

目 录一、工 程 概 况…………………………………………………………… 2二、编 制 依 据…………………………………………………………2三、模板及支撑系统材料选用………………………………………………3四、施工工艺及操作要求……………………………………………………34.1、梁模板施工…………………………………………………………… 34.2、楼 板 模 施 工……………………………………………………… 6五、模板的拆除………………………………………………………………6六、成品保护措施……………………………………………………………7七、质量保证措施及施工注意事项…………………………………………7八、安全施工注意事项………………………………………………………8九、文明施工及环保措施……………………………………………………9十、强制性条文………………………………………………………………9十一、施工班组作业项目事故隐患排查/预控表…………………………10十二、施工工序“三条铁律”…………………………………………… 12十三、模板系统验算……………………………………………………… 13十四、监测措施…………………………………………………………… 31十五、应急救援预事……………………………………………………… 32炉渣坑运渣通道及中央控制室支撑模板施工方案一、 工程概况:炉渣坑运渣通道及中央控制室布置在锅炉跨 C3-C4-C5-C6-D 列/3-17 轴内,C3-D 列 25m 宽,3-17 轴长 117m。C3- C6 间距为 15m 为炉渣坑运渣通道,布置两台渣吊行车 Gn=10T , S=13m。C3、C6 均钢筋混凝土柱,在+8.35m 处有牛腿,放置钢行车梁。C3 柱截面为 1.35×0.9m; C6 柱截面为 1.4×0.8m。C6-D 列 0m 3-5轴,13-15 轴布置两个低压变频器室,5-12 轴为低压配电室, C6-D 列 4.5m 层4-5 轴布置有 1#吊渣控制室; 14-15 轴为 2#吊渣控制室; 5-14 轴为管道及电缆夹层。C6-D 列 8m 层 3-17 轴依次布置为:交接班会议室,电自备品间、蓄电池室、继电器室、中央控制室、DCS 机柜室、男更衣室、女更衣室、小餐厅。C6-D 列跨度为 10m 其中 4m(4.5m)、8m 层为现浇混凝土结构,梁截面为250×900mm , 板 厚 100mm 。 C3-D 列 14m 层 为 现 浇 混 凝 土 结 构 , 梁 截 面 为400mm×1000mm,板厚 100mm。C6-D 列 4m ( 4.5m ) 为 现...
