烧结环冷机大修工程施工设计方案

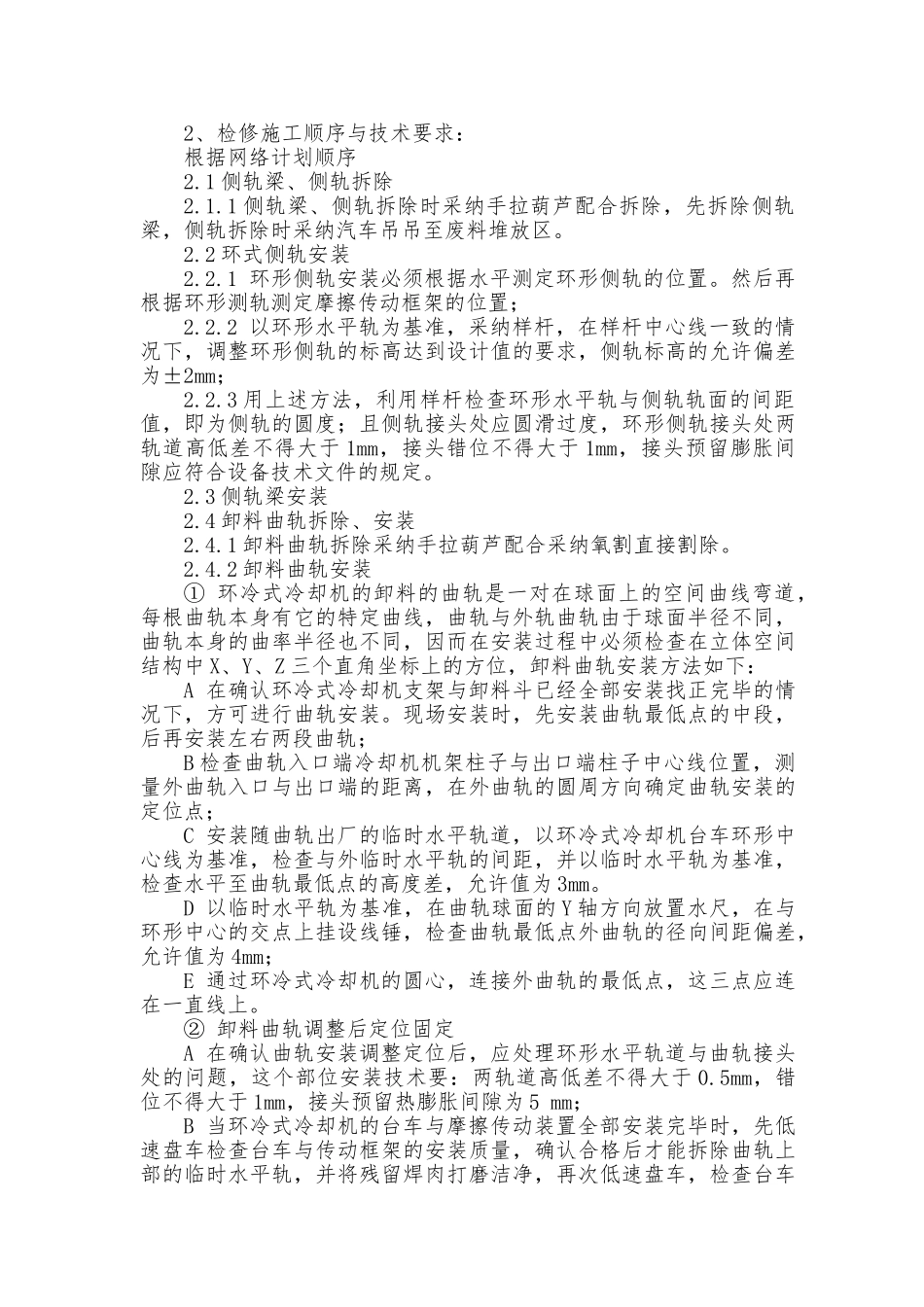

烧结环冷机大修施工方案一、工程概况1.1 工程简介本工程为钢铁公司烧结环冷机大修工程，由于该设备使用年限已久，主要零部件磨损严重，需对其进行更换，因此特对该机进行大修，本次大修项目如下：1.1.1 更换环侧轨梁、与立柱连接槽加筋板焊接；1.1.2 更换侧轨、按图找中、调整（拆除侧轨各种垫板保留）；1.1.3 更换 60 个台车轮；1.1.4 更换台车百页形蓖板 48 台；1.1.5 恢复台车底部散料回收百叶板；1.1.6 破损台车墙板更换 40 件、数字板恢复；1.1.7 卸料曲轨更换；1.1.8 末端罩子腐烂更换；1.1.9 1#、3#风机风门更换、风机执行器更换；1.1.10 三角梁本体开裂更换 3 件；1.1.11 给料漏斗两侧 2.2 米以下侧板更换、导料平台更换；1.1.12 外环上墙板挡板全部更换；1.1.13 更换摩擦板；1.1.14 外板密封皮恢复、密封板调平紧固；1.1.15 更换 2#传动、主从动摩擦轮；1.1.16 环冷机防雨罩加固；1.1.17 环冷机除尘罩顶部变形的地方恢复；1.1.18 风道弧形密封板恢复。1.2 工程特点本工程是现有生产区大修项目，场地狭窄，吊装困难，环境差，工期短，任务重，我公司承诺工程保证在业主要求工期(绝对工期 15天)按期完工。 二、施工应具备的外部条件与施工进度保证措施：1、施工前，所有施工机具必须到位，所有吊点必须布置就绪。2、施工前，所有的备品备件全部到位，并会同甲方现场技术人员对所有的备品备件尺寸进行核对，作好标识。3、施工用电应由甲方指定地方，并落实到位。4、为了保证进度，必须采纳 24 小时连续作业。5、突发事情的备品备件要与时联系解决。6、搞好文明施工，保证现场洁净卫生，备品备件不得随意丢放。三、主要施工方法与技术措施：1、吊点与吊装机具的布置：由于环冷机和烧结机同时检修，检修烧结机需要用环冷机车间桥式起重机，所以只能实行用汽车吊来配合吊装检修，因受场地的限制，汽车吊采纳 QY-25t 型，由环冷机车间进入到指定位置。考虑到工期紧，为了节约时间，在环冷机停机维修前，吊车必须就位，需要拆除的重、大构配件应提前布置好吊点。2、检修施工顺序与技术要求：根据网络计划顺序2.1 侧轨梁、侧轨拆除2.1.1 侧轨梁、侧轨拆除时采纳手拉葫芦配合拆除，先拆除侧轨梁，侧轨拆除时采纳汽车吊吊至废料堆放区。2.2 环式侧轨安装2.2.1 环形侧轨安装必须根据水平测定环形侧轨的位置。然后再根据环形测轨测定摩擦传动框架的位置；2.2.2 以环形水平轨为基准，采纳样杆，在样杆中心线...
