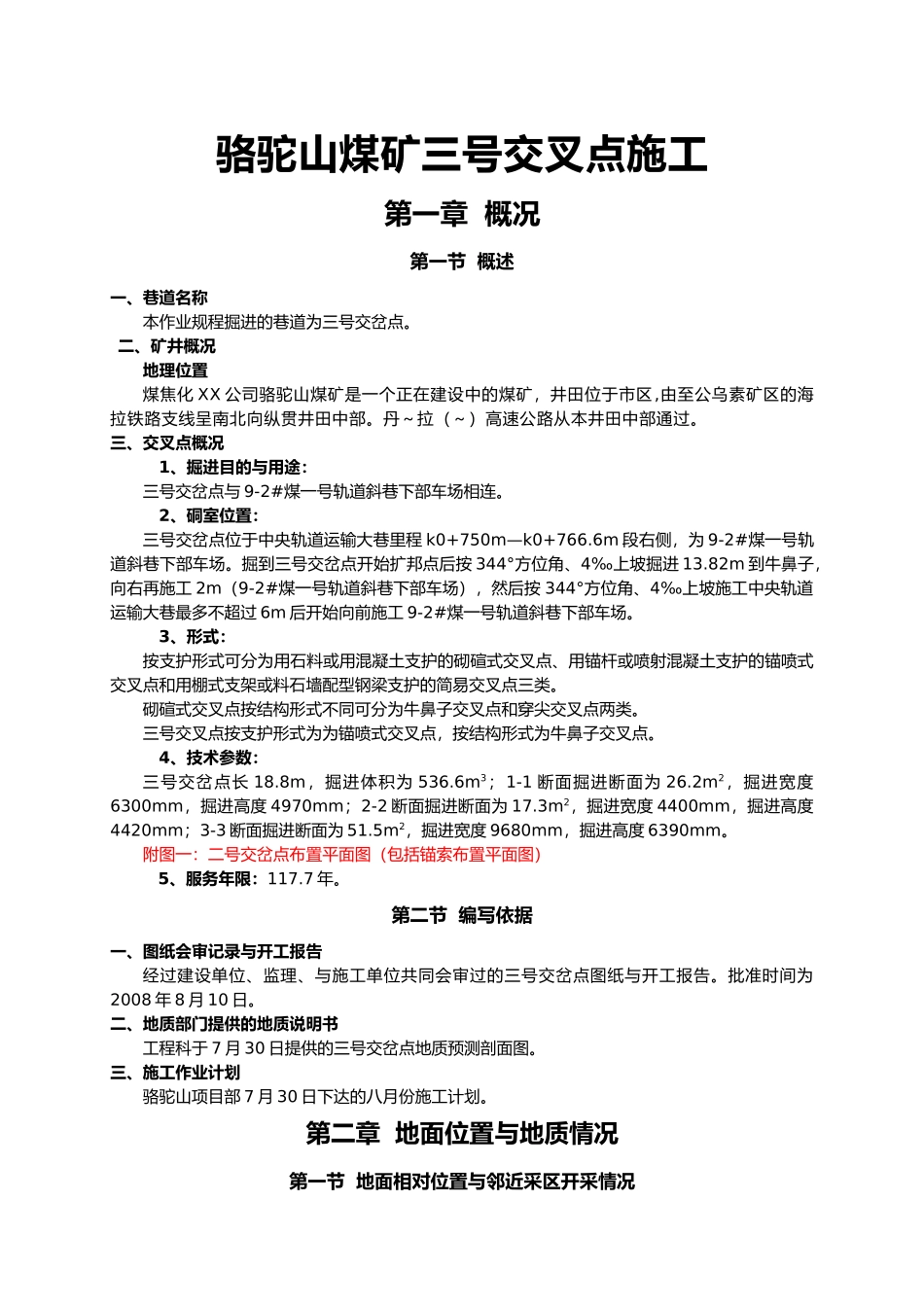

骆驼山煤矿三号交叉点施工第一章 概况第一节 概述一、巷道名称本作业规程掘进的巷道为三号交岔点。二、矿井概况地理位置煤焦化 XX 公司骆驼山煤矿是一个正在建设中的煤矿，井田位于市区,由至公乌素矿区的海拉铁路支线呈南北向纵贯井田中部。丹～拉（～）高速公路从本井田中部通过。三、交叉点概况1、掘进目的与用途：三号交岔点与 9-2#煤一号轨道斜巷下部车场相连。2、硐室位置：三号交岔点位于中央轨道运输大巷里程 k0+750m—k0+766.6m 段右侧，为 9-2#煤一号轨道斜巷下部车场。掘到三号交岔点开始扩邦点后按 344°方位角、4‰上坡掘进 13.82m 到牛鼻子，向右再施工 2m（9-2#煤一号轨道斜巷下部车场），然后按 344°方位角、4‰上坡施工中央轨道运输大巷最多不超过 6m 后开始向前施工 9-2#煤一号轨道斜巷下部车场。3、形式：按支护形式可分为用石料或用混凝土支护的砌碹式交叉点、用锚杆或喷射混凝土支护的锚喷式交叉点和用棚式支架或料石墙配型钢梁支护的简易交叉点三类。砌碹式交叉点按结构形式不同可分为牛鼻子交叉点和穿尖交叉点两类。三号交叉点按支护形式为为锚喷式交叉点，按结构形式为牛鼻子交叉点。4、技术参数：三号交岔点长 18.8m，掘进体积为 536.6m3；1-1 断面掘进断面为 26.2m2，掘进宽度6300mm，掘进高度 4970mm；2-2 断面掘进断面为 17.3m2，掘进宽度 4400mm，掘进高度4420mm；3-3 断面掘进断面为 51.5m2，掘进宽度 9680mm，掘进高度 6390mm。附图一：二号交岔点布置平面图（包括锚索布置平面图）5、服务年限：117.7 年。第二节 编写依据一、图纸会审记录与开工报告经过建设单位、监理、与施工单位共同会审过的三号交岔点图纸与开工报告。批准时间为2008 年 8 月 10 日。二、地质部门提供的地质说明书工程科于 7 月 30 日提供的三号交岔点地质预测剖面图。三、施工作业计划骆驼山项目部 7 月 30 日下达的八月份施工计划。第二章 地面位置与地质情况第一节 地面相对位置与邻近采区开采情况煤焦化 XX 公司骆驼山煤矿是一个正在建设中的煤矿，井田位于市区,由至公乌素矿区的海拉铁路支线呈南北向纵贯井田中部。丹～拉（～）高速公路从本井田中部通过。对采掘无影响。地势东高西低，区无常年地表水流，地形坡度较大，沟谷发育，地形不利于积水。区多系残丘孤山、古砾石地形，局部地段有风积沙。巷道与相邻煤（岩）层、邻近巷道的层间关系，附近已有的采掘情况对工程的影响。分析老空...
