爱立信IP设备电源改造方案

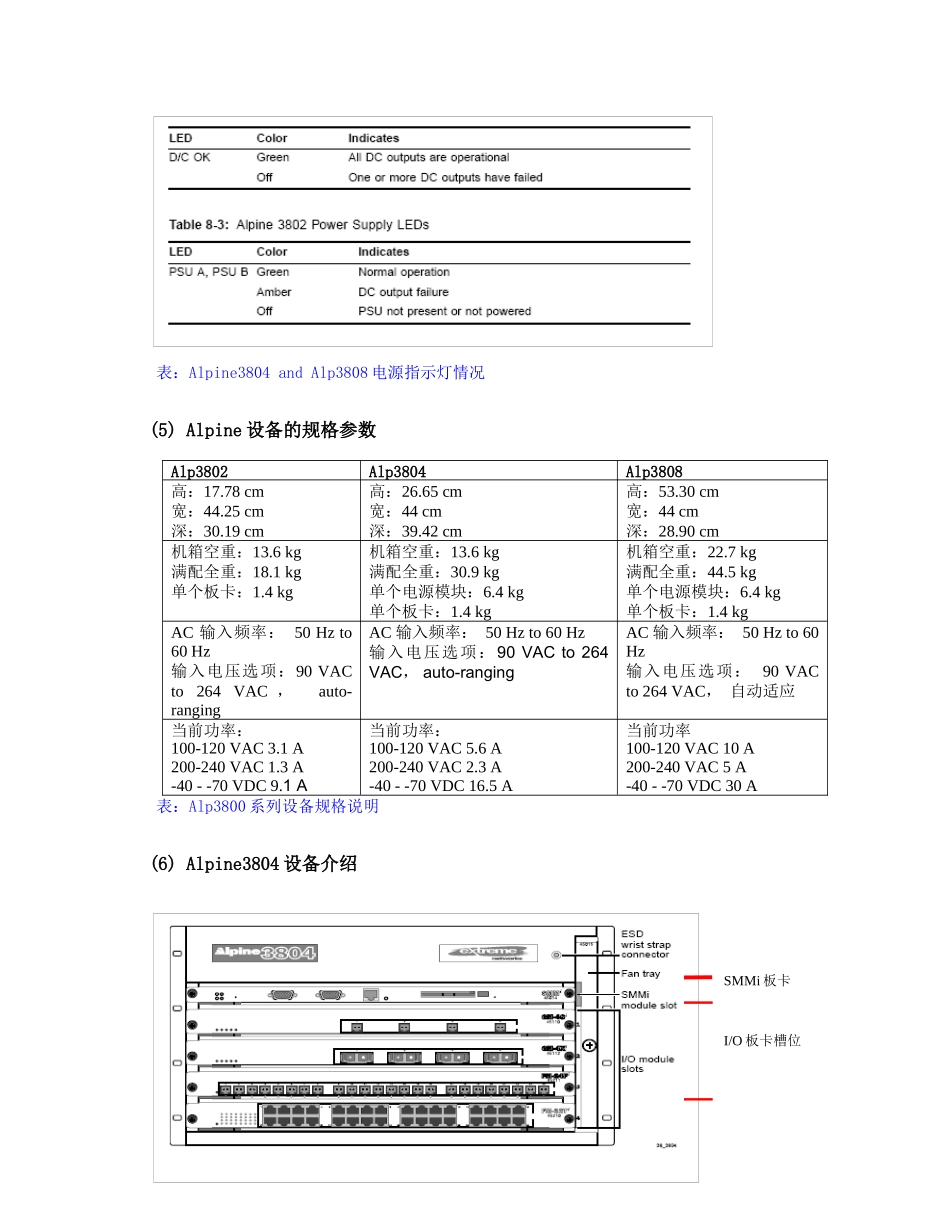

爱立信 IP 设备电源改造方案1. 改造背景本次改造涉及烟台移动爱立信软交换 CE 设备，包括 Alpine3804 交换机和Juniper M10i 路由器，华为软交换关口局 CE 设备，NE40E。改造的内容为由现在的单电源柜供电改为双电源柜供电。从而达到电源冗余的要求。具体设备如下：CE所在机房设备厂家是否承载 IP 化网元SDYAT-PS-SX-CE01-M10i解放路四楼爱立信否SDYAT-PS-SX-CE02-M10i解放路四楼爱立信否SDYAT-PS-SX-CE03-M10i创进五楼爱立信否SDYAT-PS-SX-CE04-M10i创进五楼爱立信否SDYAT-PS-SX-CE05-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE06-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE07-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE08-M10i大海阳四楼爱立信否SDYAT-PS-SX-CE09-NE40E创进五楼华为是SDYAT-PS-SX-CE10-NE40E创进五楼华为是SDYAT-PS-SX-CE11-NE40E解放路五楼华为是SDYAT-PS-SX-CE12-NE40E解放路五楼华为是SDYAT-PS-SX-CE13-M10i创进五楼爱立信是SDYAT-PS-SX-CE14-M10i创进五楼爱立信是2. 设备技术规格Extreme alp3804 技术需求规格：(1) 基本需求需求参数：参数指标温度需求 最佳温度：25°C摄氏(0° to 40°C)；华氏 32° to 104° FBD6816 设备间隔需求44cm空气流动需求 （左右空间）Summit 系列：至少 7.26cm，推举 12.7cmAlpine 系列：7.26cm，推举 12.7cmBD6816 6804 系列：周围距离 7.26cm，推举 12.7cmBD6808 系列：周围距离 7.26cm，推举 12.7cm(2) 佩戴防静电手环基本需求目的：避开人体携带的静电损害设备图：佩戴放静电手环示意图(3)电源电力需求沟通电源需求：根据各个国家标准制定表：沟通电源需求参数(4)电源模块配置情况表：Alpine3800 系列交换机电源模块情况手环设备接入点手环人体接入点表：Alpine3804 and Alp3808 电源指示灯情况(5) Alpine 设备的规格参数Alp3802Alp3804Alp3808高：17.78 cm宽：44.25 cm深：30.19 cm高：26.65 cm宽：44 cm深：39.42 cm高：53.30 cm宽：44 cm深：28.90 cm机箱空重：13.6 kg满配全重：18.1 kg单个板卡：1.4 kg机箱空重：13.6 kg满配全重：30.9 kg单个电源模块：6.4 kg单个板卡：1.4 kg机箱空重：22.7 kg满配全重：44.5 kg单个电源模块：6.4 kg单个板卡：1.4 kgAC 输入频率： 50 Hz to 60 Hz输入电压选项：90 VAC to 264 VAC ， auto-rangingAC 输入频率： 50 Hz to 60 Hz输入电压选项：90 VAC to 264 VAC， auto...
