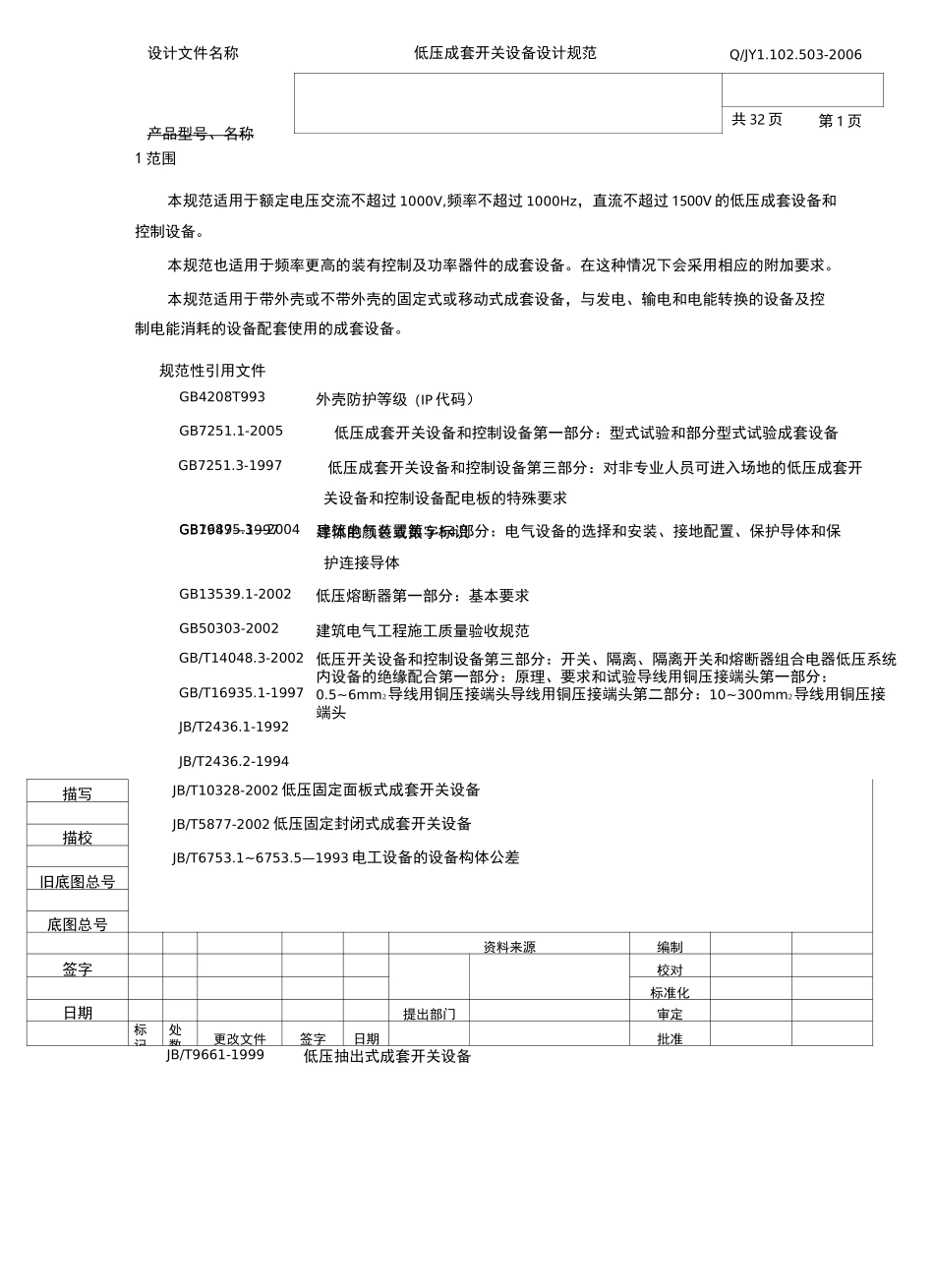

低压成套开关设备设计规范

1 范围本规范适用于额定电压交流不超过 1000V,频率不超过 1000Hz，直流不超过 1500V 的低压成套设备和控制设备。本规范也适用于频率更高的装有控制及功率器件的成套设备。在这种情况下会采用相应的附加要求。本规范适用于带外壳或不带外壳的固定式或移动式成套设备，与发电、输电和电能转换的设备及控制电能消耗的设备配套使用的成套设备。规范性引用文件低压开关设备和控制设备第三部分：开关、隔离、隔离开关和熔断器组合电器低压系统内设备的绝缘配合第一部分：原理、要求和试验导线用铜压接端头第一部分：0.5~6mm2导线用铜压接端头导线用铜压接端头第二部分：10~300mm2导线用铜压接端头描写JB/T10328-2002 低压固定面板式成套开关设备JB/T5877-2002 低压固定封闭式成套开关设备JB/T6753.1~6753.5—1993 电工设备的设备构体公差描校旧底图总号底图总号资料来源编制签字校对标准化日期提出部门审定标记处数更改文件签字日期批准设计文件名称低压成套开关设备设计规范Q/JY1.102.503-2006产品型号、名称GB4208T993外壳防护等级（IP 代码）GB7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251.3-1997低压成套开关设备和控制设备第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备配电板的特殊要求GB7947—1997导体的颜色或数字标识GB16895.3—2004建筑电气装置第 5-54 部分：电气设备的选择和安装、接地配置、保护导体和保护连接导体GB13539.1-2002低压熔断器第一部分：基本要求GB50303-2002建筑电气工程施工质量验收规范GB/T14048.3-2002GB/T16935.1-1997JB/T2436.1-1992JB/T2436.2-1994第 1 页共 32 页低压抽出式成套开关设备JB/T9661-1999Q/JY1.102.503-2006低压成套开关设备设计规范共 32 页第 2 页3 成套设备的电气性能3.1 额定工作电压（Ue）成套设备中某一条电路的额定工作电压（Ue）是指和该电路中的额定电流共同决定设备使用的电压值。对于多相电路，系指相间电压。注：控制电路额定电压的标准值由电器兀件的有关标准决定。成套设备的制造商应对保证主电路和辅助电路正常运行的电压极限值作出规定。在任何情况下，这些电压极限值必须保证在正常负载条件下，电气元件控制电路端的电压保持在相关的国际标准中规定的极限值内。3.2 额定绝缘电压（Ui）成套设备中一条电路的额定绝缘电压（Ui）――介电试验电压和爬电距离都参照此电压值确定。成套设备任何一条电路的最...
