雨棚钢结构施工方案(修改版)

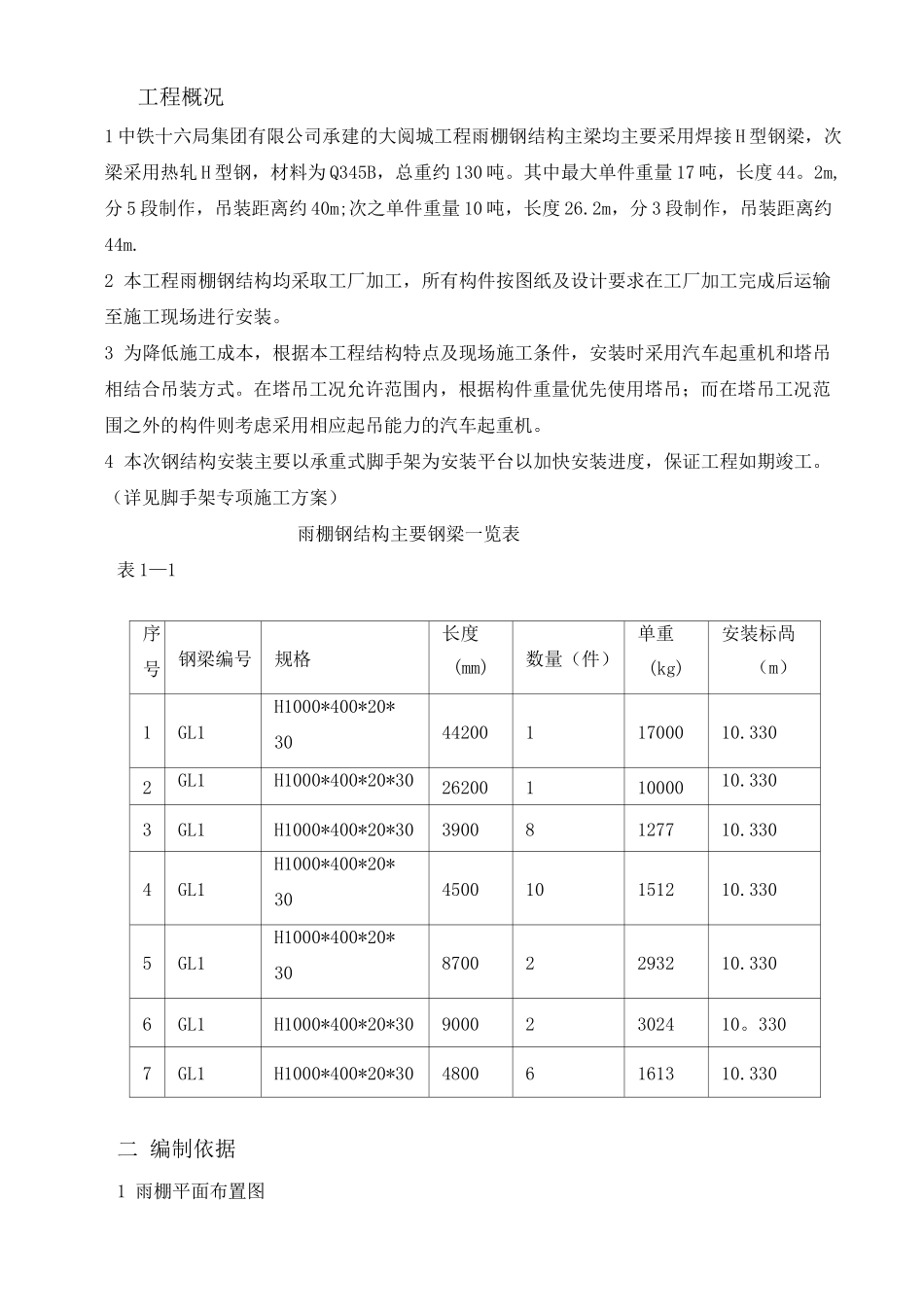

雨棚钢结构施工方案(修改版)_第1页
1/18
雨棚钢结构施工方案(修改版)_第2页
2/18
雨棚钢结构施工方案(修改版)_第3页
3/18
工程概况1 中铁十六局集团有限公司承建的大阅城工程雨棚钢结构主梁均主要采用焊接 H 型钢梁,次梁采用热轧 H 型钢,材料为 Q345B,总重约 130 吨。其中最大单件重量 17 吨,长度 44。2m,分 5 段制作,吊装距离约 40m;次之单件重量 10 吨,长度 26.2m,分 3 段制作,吊装距离约44m.2 本工程雨棚钢结构均采取工厂加工,所有构件按图纸及设计要求在工厂加工完成后运输至施工现场进行安装。3 为降低施工成本,根据本工程结构特点及现场施工条件,安装时采用汽车起重机和塔吊相结合吊装方式。在塔吊工况允许范围内,根据构件重量优先使用塔吊;而在塔吊工况范围之外的构件则考虑采用相应起吊能力的汽车起重机。4 本次钢结构安装主要以承重式脚手架为安装平台以加快安装进度,保证工程如期竣工。(详见脚手架专项施工方案)雨棚钢结构主要钢梁一览表表 1—1序号钢梁编号规格长度(mm)数量(件)单重(kg)安装标咼(m)1GL1H1000*400*20*304420011700010.3302GL1H1000*400*20*302620011000010.3303GL1H1000*400*20*3039008127710.3304GL1H1000*400*20*30450010151210.3305GL1H1000*400*20*3087002293210.3306GL1H1000*400*20*3090002302410。3307GL1H1000*400*20*3048006161310.330二 编制依据1 雨棚平面布置图2 雨棚钢结构节点详图3 施工现场平面布置图4 全区平面布置图5 钢结构工程施工及验收规范》(GB50205—2001)6《建筑钢结构焊接规程》(JGJ81-2002)7《钢焊缝手工超声波探伤方法和探伤结果分级》(GB11345-2007)8《焊接 H 型钢》(YB3301-2005)9《建筑施工高处作业安全技术规范》(YB3301—2005)10《建筑施工扣件式钢管脚手架安全技术规范》(YB3301—2005)三 施工准备1. 组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方,要与设计单位作好变更鉴证手续。2. 根据施工图纸结合本单位的设备和技术条件,制定出工程的主体施工方案,并提出材料计划.3.对钢结构工程所使用的机械和检测设备的性能进行检验,保证施工过程中各种设备的工作状态良好,使用功能齐全。4.钢结构工程所使用的材料除应有质量证明书外,还应根据现行国家标准的规定作出复试检验,符合标准后方可使用。5. 在钢结构工程施工前,应对各工序的施工人员进行必要的岗位培训,并对其进行技术、质量、安全交底,预防发生安全和质量事故。6. 钢结构进入现场需进行构件检验并合理堆放,以便于构件进入现场后顺利的安装。7.现场吊...
