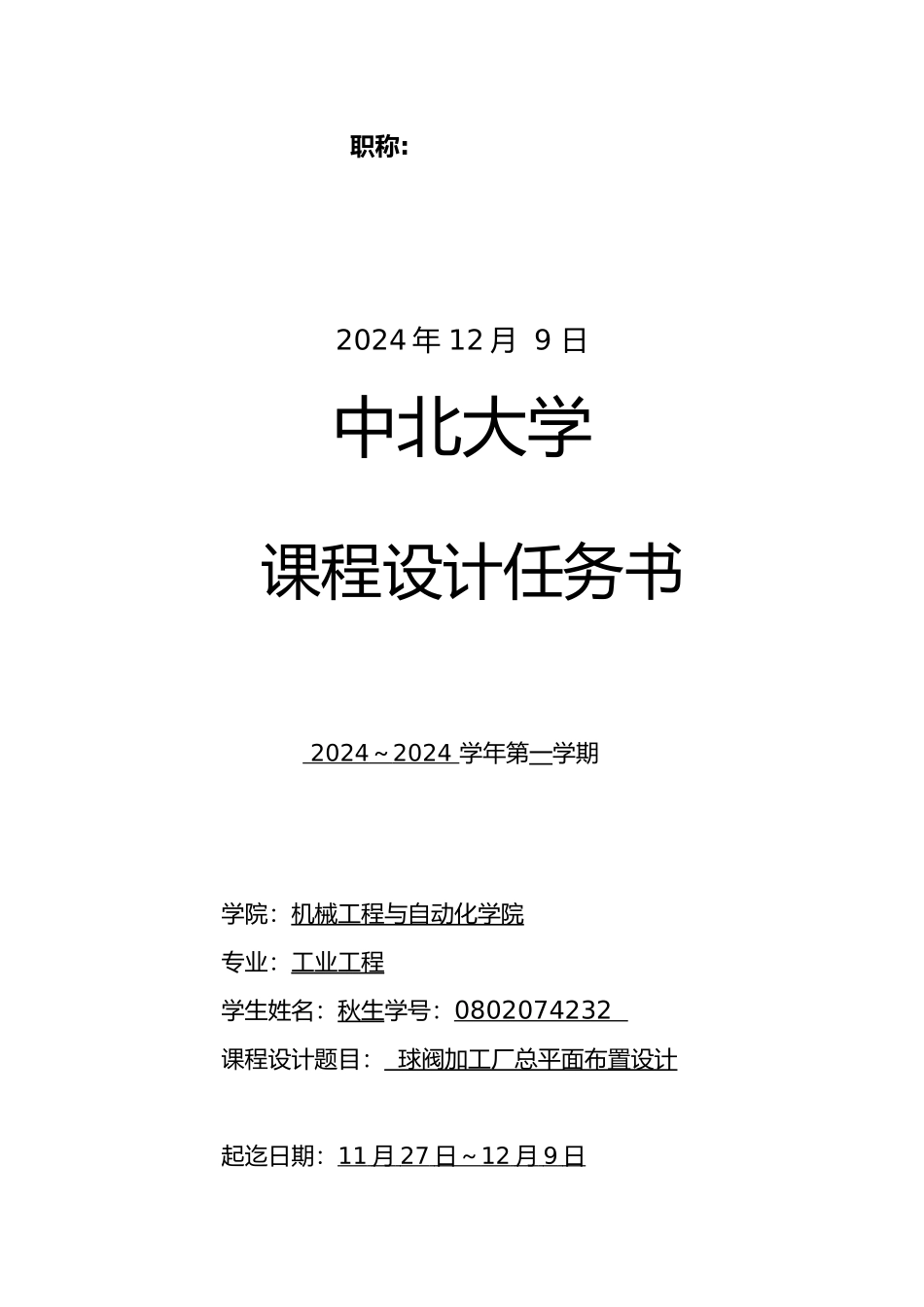

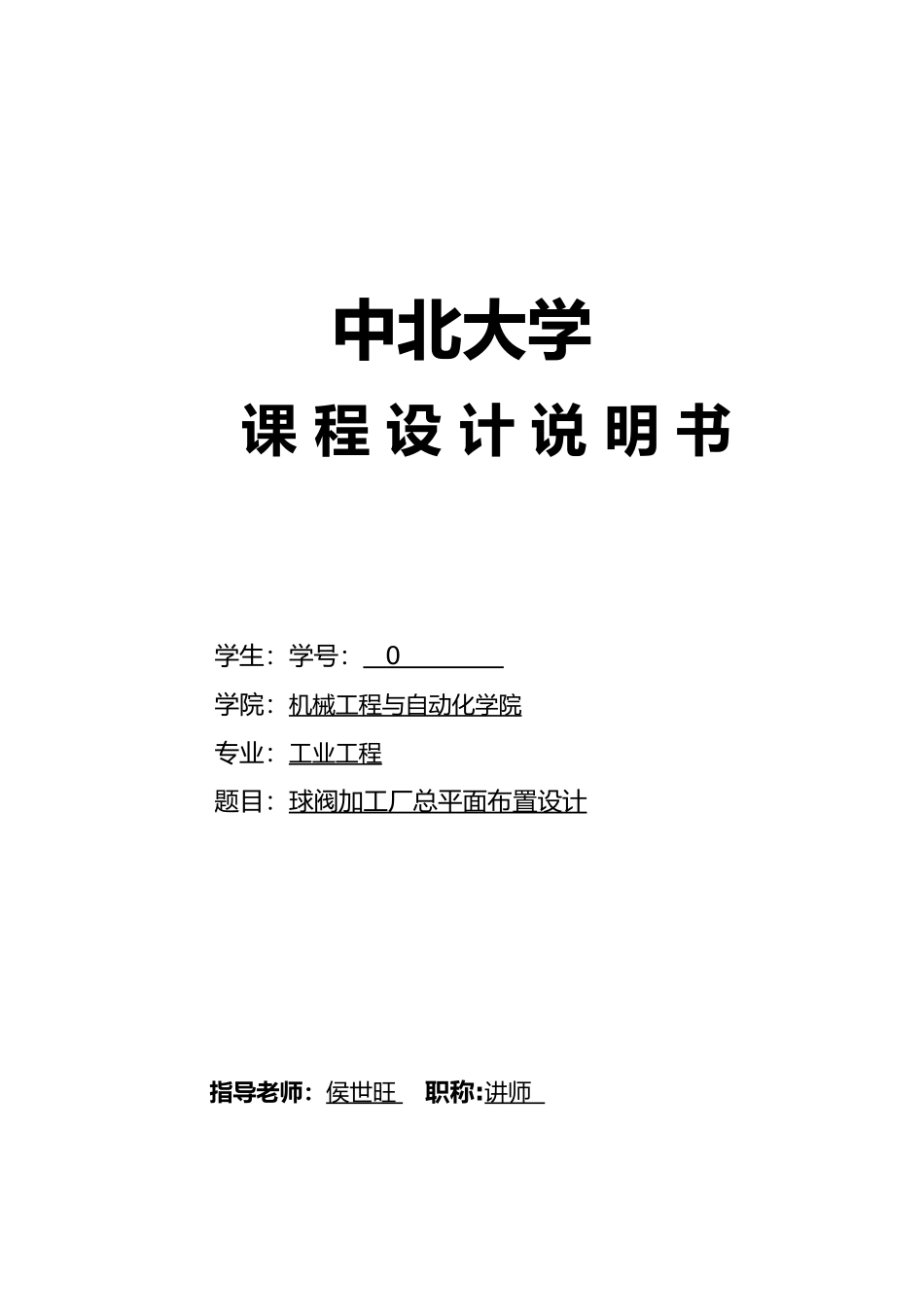

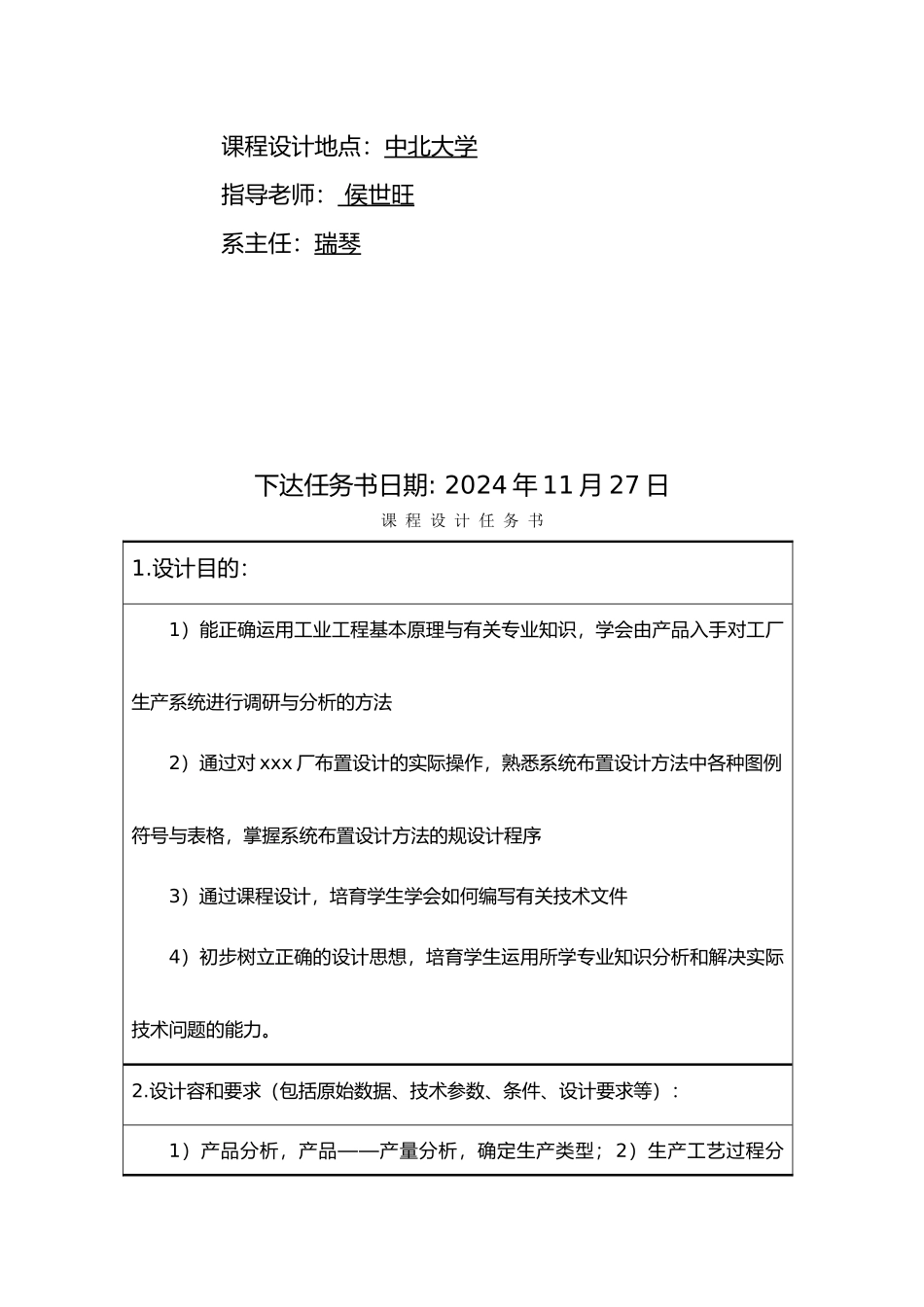

中北大学课 程 设 计 说 明 书学生:学号: 0 学院:机械工程与自动化学院专业:工业工程题目:球阀加工厂总平面布置设计指导老师:侯世旺 职称:讲师 职称:2024 年 12 月 9 日中北大学课程设计任务书 2024 ~ 2024 学年第一学期学院:机械工程与自动化学院专业:工业工程学生姓名:秋生学号:0802074232 课程设计题目: 球阀加工厂总平面布置设计起迄日期:11 月 27 日~ 12 月 9 日 课程设计地点:中北大学指导老师: 侯世旺系主任:瑞琴下达任务书日期: 2024 年 11 月 27 日课 程 设 计 任 务 书1.设计目的:1)能正确运用工业工程基本原理与有关专业知识,学会由产品入手对工厂生产系统进行调研与分析的方法2)通过对 xxx 厂布置设计的实际操作,熟悉系统布置设计方法中各种图例符号与表格,掌握系统布置设计方法的规设计程序3)通过课程设计,培育学生学会如何编写有关技术文件4)初步树立正确的设计思想,培育学生运用所学专业知识分析和解决实际技术问题的能力。2.设计容和要求(包括原始数据、技术参数、条件、设计要求等):1)产品分析,产品——产量分析,确定生产类型;2)生产工艺过程分析,绘制工艺过程图;3)进行物流分析,得到物流相关表;4)进行作业单位相互关系分析,得到作业单位相关关系表;5)将作业单位物流相关表与非物流相关表加权合并,求出作业单位综合相互关系表;6)绘制作业单位位置相关图;7)绘制作业单位面积相关图;8)列出影响布置的修正因素与实际限制条件9)产生三套布置方案;10)布置方案的自我评价,从物流效率、工艺流程要求与生产变化适应性等方面对各方案进行评价比较,得出最佳方案3.设计工作任务与工作量的要求(包括课程设计计算说明书(论文)、图纸、实物样品等):1)说明书应包括必要的图纸与文字说明,不少于 3000 字2)工厂布置说明书应包括各阶段工作数据表格、各布置方案见图集文字说明,工作量不少于 12000 字3)绘制作业单位位置相关图4)绘制作业单位面积相关图5)布置方案4.主要参考文献:1.伊俊敏.物流工程.:电子工业,20242.蔡临宁.物流系统规划. :机械工业,20243.程国全.物流设施规划与设计. :中国物资,20244.齐二石. 物流工程.:中国科学技术,20015. 王家善. 设施规划与设计. :机械工业,19955.设计成果形式与要求:1.绘制作业单位位置相关图2.绘制作业单位面积相关图3. xxx 厂总平面布置图三套4. 评价择...
