用于LCOS显示系统的偏振分光器件仿真设计说明

用于LCOS显示系统的偏振分光器件仿真设计说明_第1页
1/30

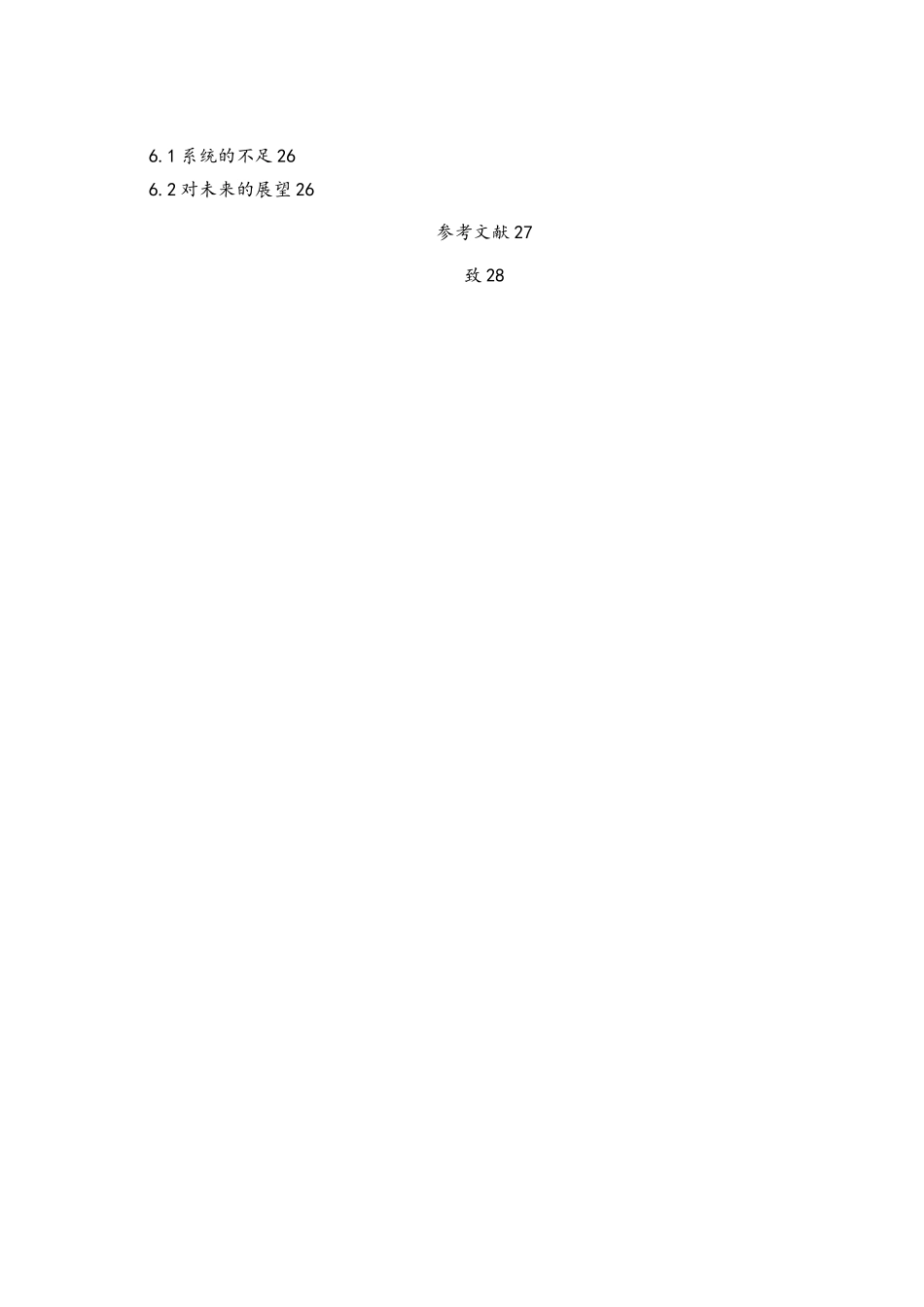

用于LCOS显示系统的偏振分光器件仿真设计说明_第2页
2/30

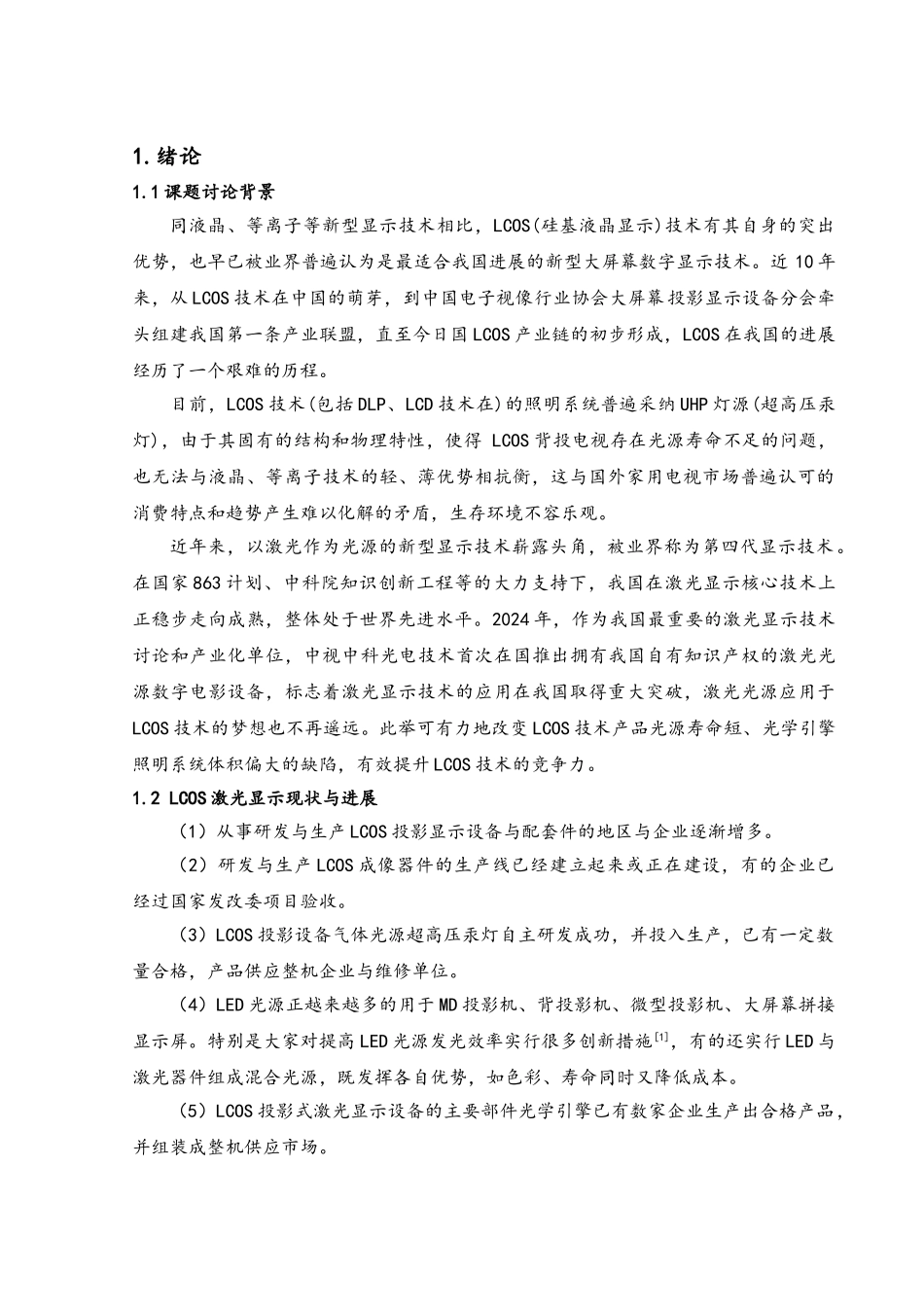

用于LCOS显示系统的偏振分光器件仿真设计说明_第3页
3/30
目录1.绪论 11.1 课题讨论背景 11.2 LCOS 激光显示现状与进展 11.3 本设计的主要容 22 投影显示系统的分类和工作原理 32.1 投影显示系统的分类 32.2 投影显示的实现方式 32.2.1 CRT 投影技术 32.2.2 LCD 投影技术 42.2.3 DLP 数字投影技术 43LCOS 投影显示技术 63.1 LCOS 投影显示技术的进展历史 73.2 LCOS 投影显示技术的成像原理 83.3 LCOS 投影技术的优势 93.4 LCOS 面临的问题 94 偏振转换系统 114.1 光的偏振特性 114.2 偏振分光器 114.3 PBS 的加工要求 124.4 PBS 应用 134.5 偏振光转换器 145 软件仿真 165.1 ZEMAX 软件 165.2 系统设计 175.3 仿真结果分析 236 总结 266.1 系统的不足 266.2 对未来的展望 26参考文献 27致 281.绪论1.1 课题讨论背景同液晶、等离子等新型显示技术相比,LCOS(硅基液晶显示)技术有其自身的突出优势,也早已被业界普遍认为是最适合我国进展的新型大屏幕数字显示技术。近 10 年来,从 LCOS 技术在中国的萌芽,到中国电子视像行业协会大屏幕投影显示设备分会牵头组建我国第一条产业联盟,直至今日国 LCOS 产业链的初步形成,LCOS 在我国的进展经历了一个艰难的历程。目前,LCOS 技术(包括 DLP、LCD 技术在)的照明系统普遍采纳 UHP 灯源(超高压汞灯),由于其固有的结构和物理特性,使得 LCOS 背投电视存在光源寿命不足的问题,也无法与液晶、等离子技术的轻、薄优势相抗衡,这与国外家用电视市场普遍认可的消费特点和趋势产生难以化解的矛盾,生存环境不容乐观。近年来,以激光作为光源的新型显示技术崭露头角,被业界称为第四代显示技术。在国家 863 计划、中科院知识创新工程等的大力支持下,我国在激光显示核心技术上正稳步走向成熟,整体处于世界先进水平。2024 年,作为我国最重要的激光显示技术讨论和产业化单位,中视中科光电技术首次在国推出拥有我国自有知识产权的激光光源数字电影设备,标志着激光显示技术的应用在我国取得重大突破,激光光源应用于LCOS 技术的梦想也不再遥远。此举可有力地改变 LCOS 技术产品光源寿命短、光学引擎照明系统体积偏大的缺陷,有效提升 LCOS 技术的竞争力。1.2 LCOS 激光显示现状与进展(1)从事研发与生产 LCOS 投影显示设备与配套件的地区与企业逐渐增多。(2)研发与生产 LCOS 成像器件的生产线已经建立起来或正在建设,有的企业已经过国家发改委项目验收。(3)LC...
