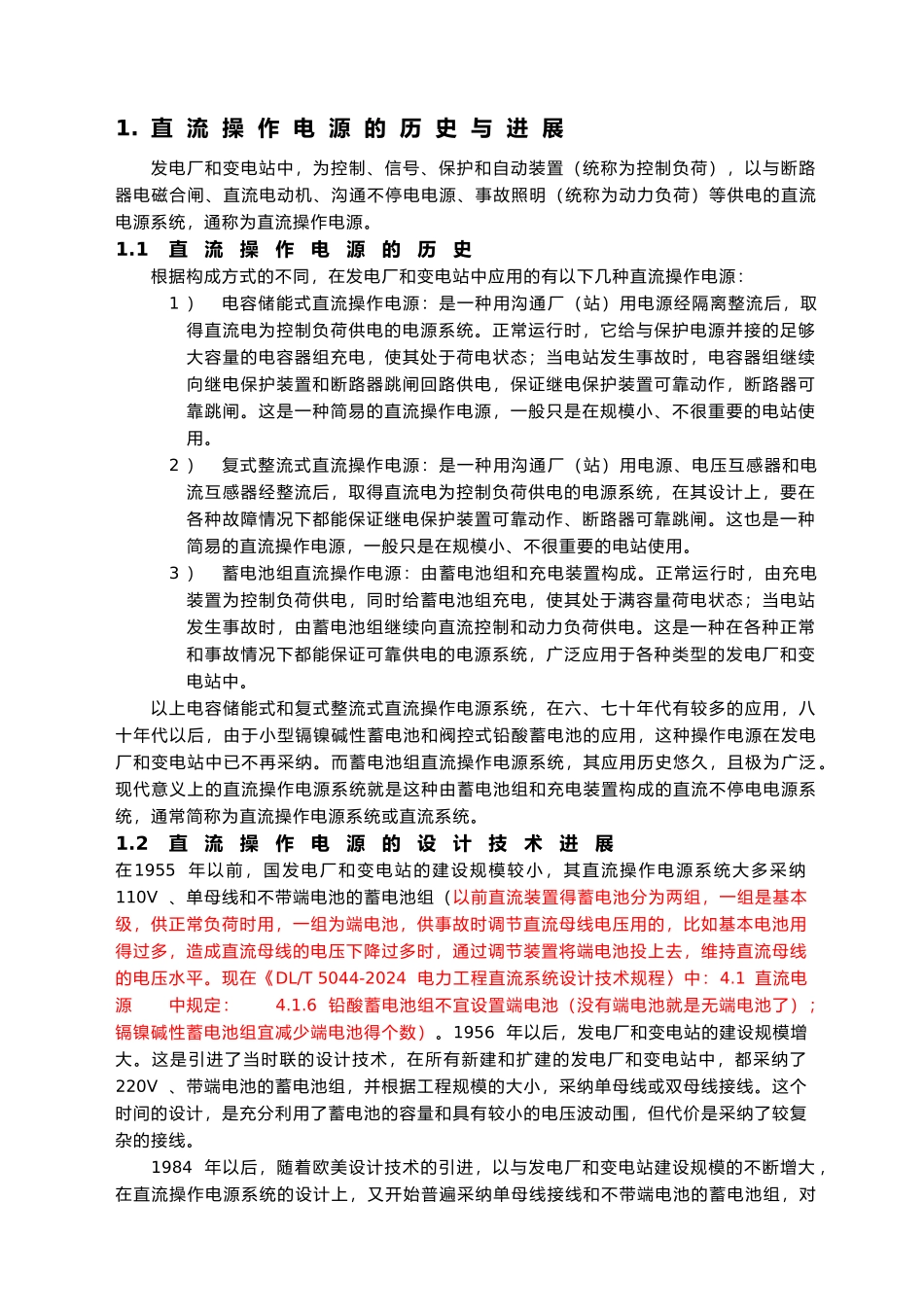

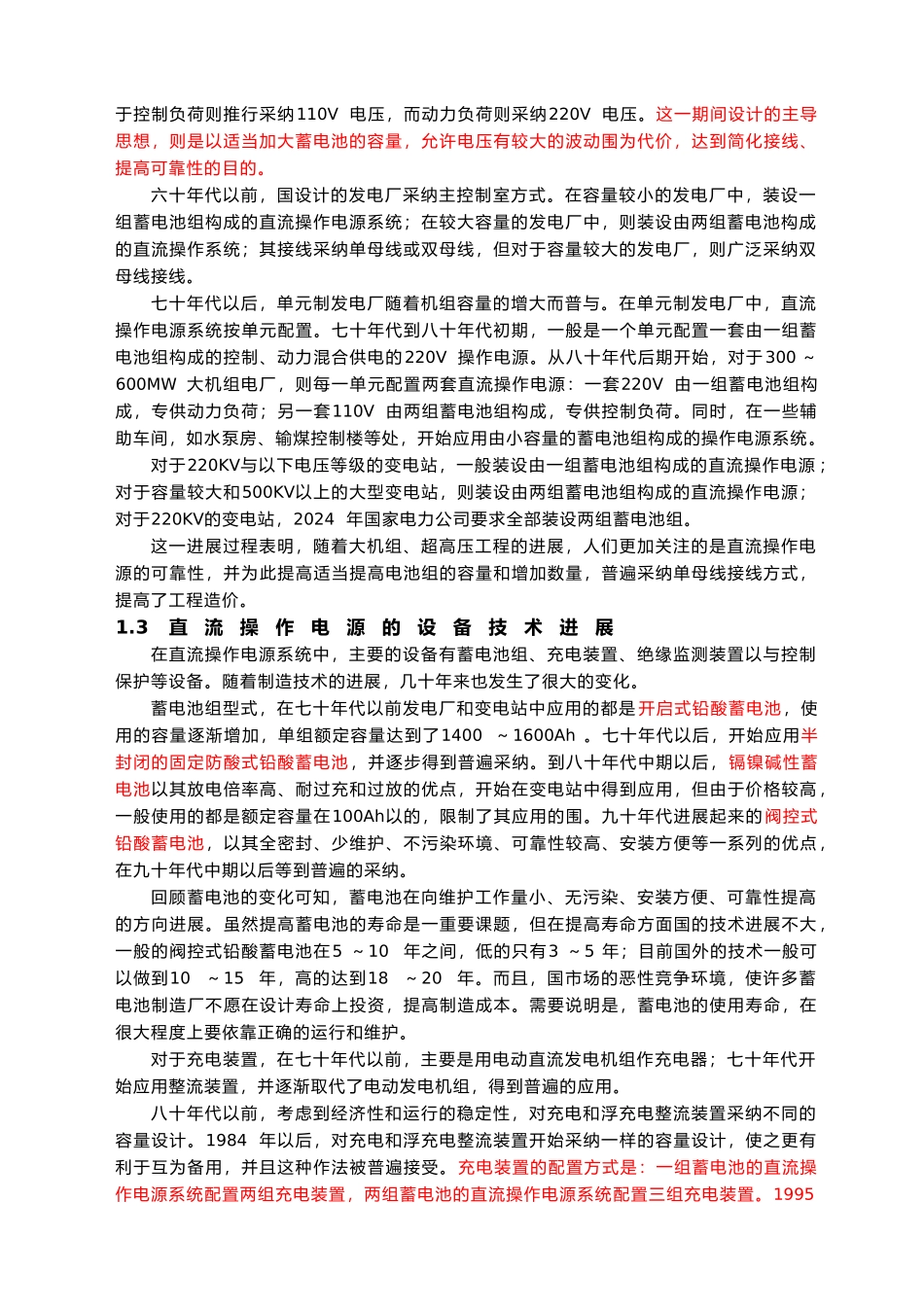

电 力 工 程 直 流 操 作 电 源 系 统 的原 理 、 设 计 与 设 备 选 择许 继 电 源2024 年 8月 201. 直 流 操 作 电 源 的 历 史 与 进 展发电厂和变电站中,为控制、信号、保护和自动装置(统称为控制负荷),以与断路器电磁合闸、直流电动机、沟通不停电电源、事故照明(统称为动力负荷)等供电的直流电源系统,通称为直流操作电源。1.1直流操作电源的历史根据构成方式的不同,在发电厂和变电站中应用的有以下几种直流操作电源:1 )电容储能式直流操作电源:是一种用沟通厂(站)用电源经隔离整流后,取得直流电为控制负荷供电的电源系统。正常运行时,它给与保护电源并接的足够大容量的电容器组充电,使其处于荷电状态;当电站发生事故时,电容器组继续向继电保护装置和断路器跳闸回路供电,保证继电保护装置可靠动作,断路器可靠跳闸。这是一种简易的直流操作电源,一般只是在规模小、不很重要的电站使用。2 )复式整流式直流操作电源:是一种用沟通厂(站)用电源、电压互感器和电流互感器经整流后,取得直流电为控制负荷供电的电源系统,在其设计上,要在各种故障情况下都能保证继电保护装置可靠动作、断路器可靠跳闸。这也是一种简易的直流操作电源,一般只是在规模小、不很重要的电站使用。3 )蓄电池组直流操作电源:由蓄电池组和充电装置构成。正常运行时,由充电装置为控制负荷供电,同时给蓄电池组充电,使其处于满容量荷电状态;当电站发生事故时,由蓄电池组继续向直流控制和动力负荷供电。这是一种在各种正常和事故情况下都能保证可靠供电的电源系统,广泛应用于各种类型的发电厂和变电站中。以上电容储能式和复式整流式直流操作电源系统,在六、七十年代有较多的应用,八十年代以后,由于小型镉镍碱性蓄电池和阀控式铅酸蓄电池的应用,这种操作电源在发电厂和变电站中已不再采纳。而蓄电池组直流操作电源系统,其应用历史悠久,且极为广泛 。现代意义上的直流操作电源系统就是这种由蓄电池组和充电装置构成的直流不停电电源系统,通常简称为直流操作电源系统或直流系统。1.2直流操作电源的设计技术进展在 1955 年 以 前 , 国 发 电 厂 和 变 电 站 的 建 设 规 模 较 小 , 其 直 流 操 作 电 源 系 统 大 多 采 纳110V 、单母线和不带端电池的蓄电池组(以前直流装置得蓄电池分为两组,一组是基本级,供正常负荷时用,一组为端电池,供事故时...
