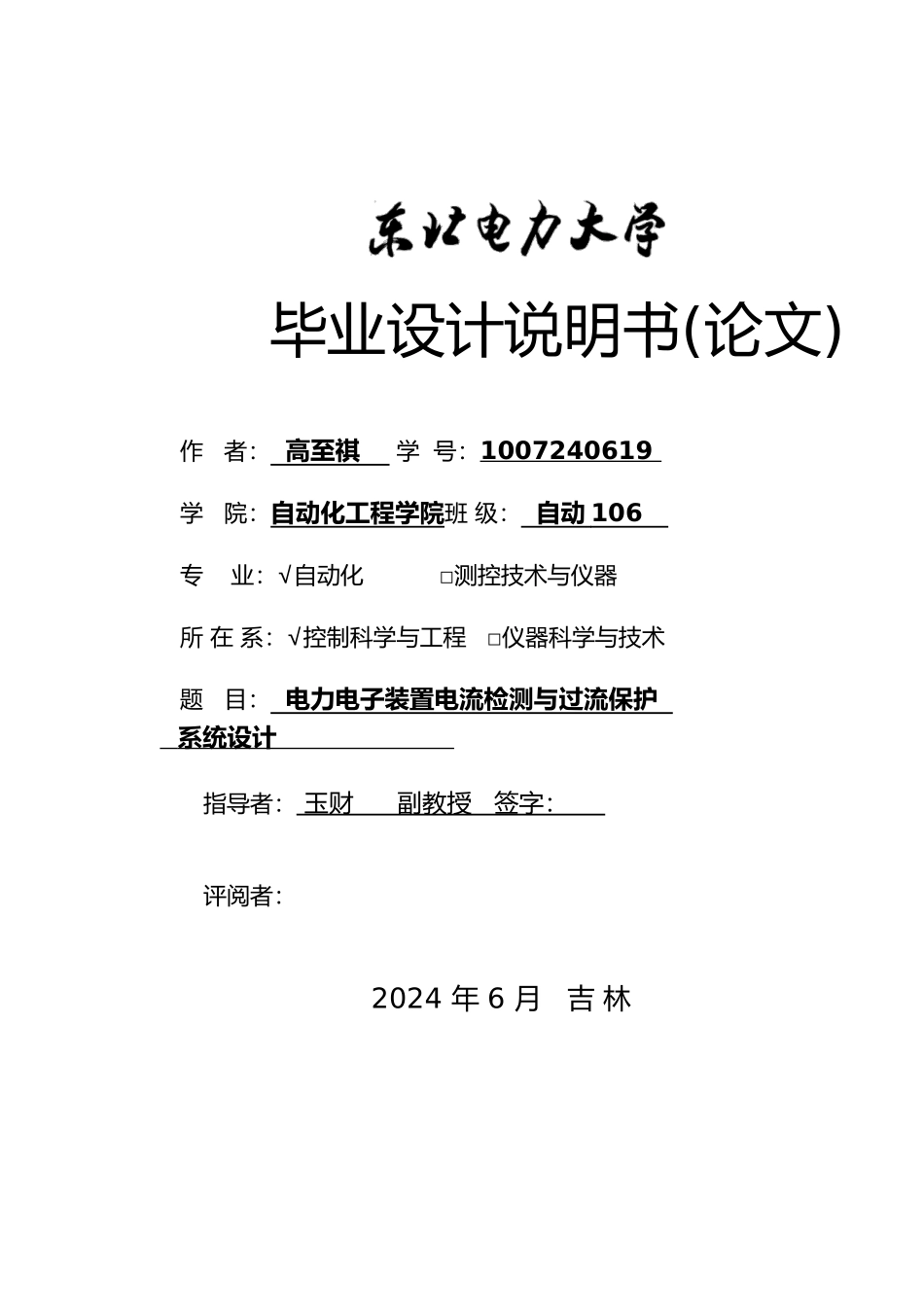

电力电子装置电流检测与过流保护系统设计说明

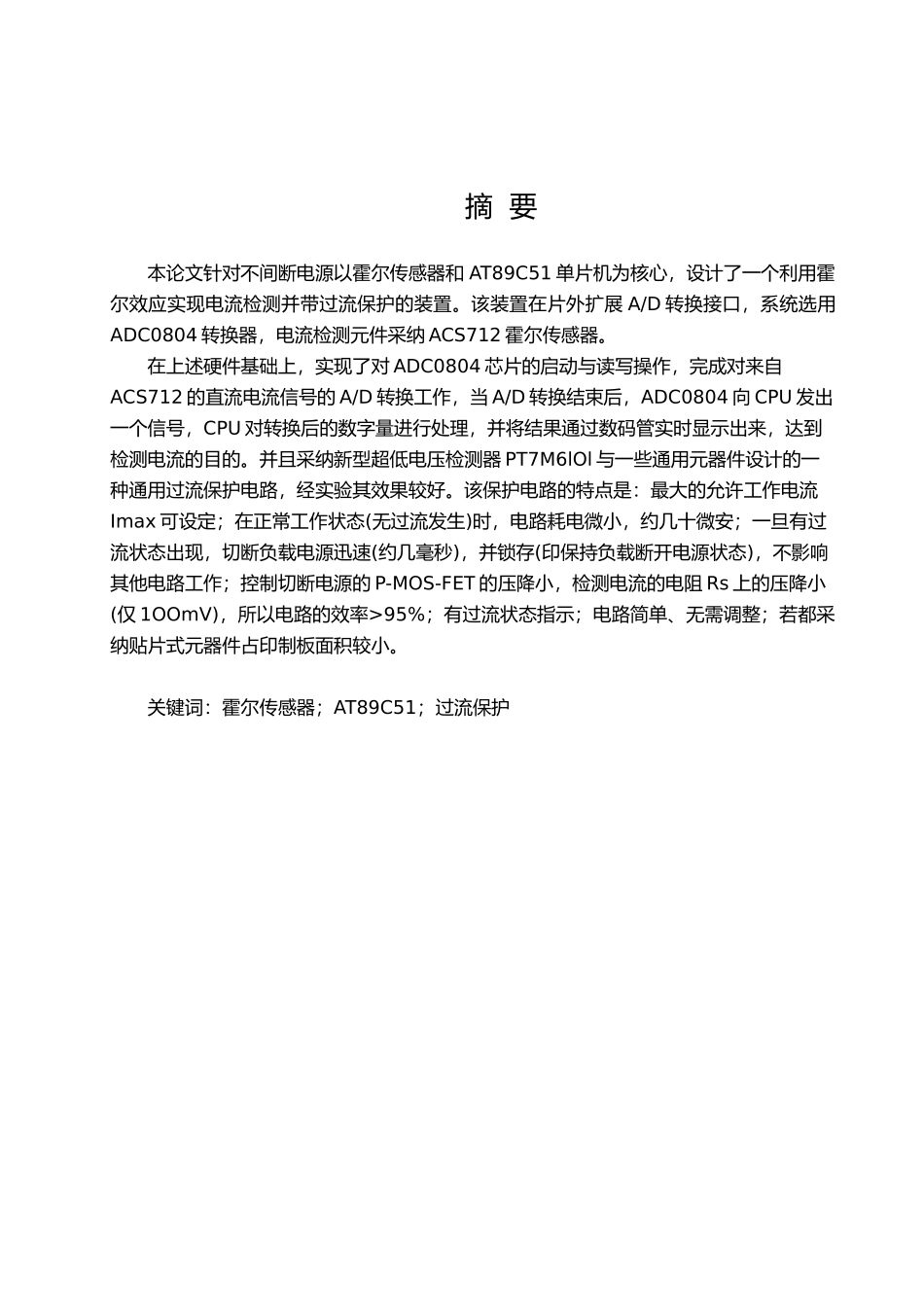

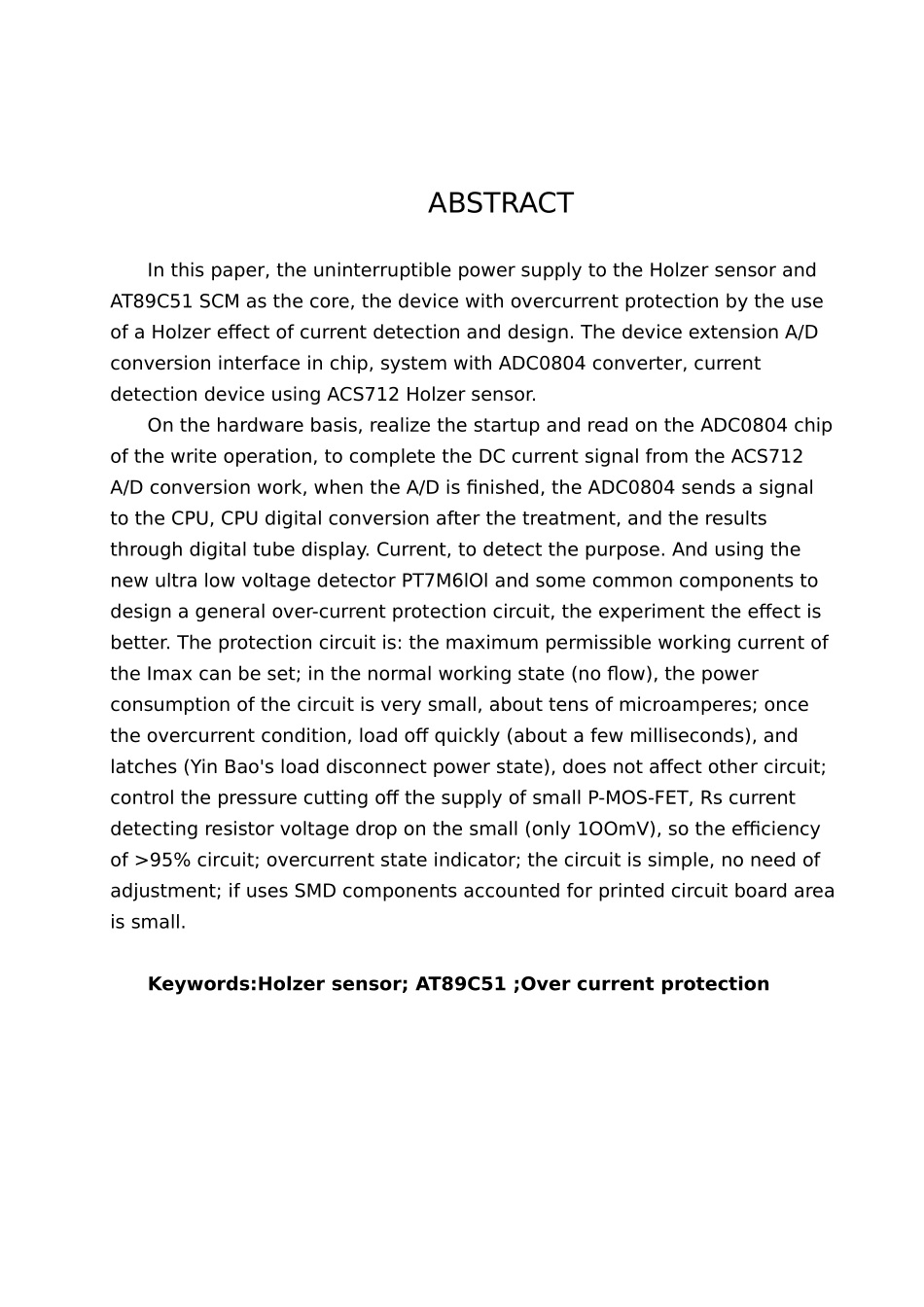

毕业设计说明书(论文)作 者： 高至祺 学 号：1007240619 学 院：自动化工程学院班 级： 自动 106 专 业：√自动化 □测控技术与仪器所 在 系：√控制科学与工程 □仪器科学与技术题 目： 电力电子装置电流检测与过流保护 系统设计 指导者： 玉财 副教授 签字： 评阅者：2024 年 6 月 吉 林摘 要本论文针对不间断电源以霍尔传感器和 AT89C51 单片机为核心，设计了一个利用霍尔效应实现电流检测并带过流保护的装置。该装置在片外扩展 A/D 转换接口，系统选用ADC0804 转换器，电流检测元件采纳 ACS712 霍尔传感器。在上述硬件基础上，实现了对 ADC0804 芯片的启动与读写操作，完成对来自ACS712 的直流电流信号的 A/D 转换工作，当 A/D 转换结束后，ADC0804 向 CPU 发出一个信号，CPU 对转换后的数字量进行处理，并将结果通过数码管实时显示出来，达到检测电流的目的。并且采纳新型超低电压检测器 PT7M6lOl 与一些通用元器件设计的一种通用过流保护电路，经实验其效果较好。该保护电路的特点是：最大的允许工作电流Imax 可设定；在正常工作状态(无过流发生)时，电路耗电微小，约几十微安；一旦有过流状态出现，切断负载电源迅速(约几毫秒)，并锁存(印保持负载断开电源状态)，不影响其他电路工作；控制切断电源的 P-MOS-FET 的压降小，检测电流的电阻 Rs 上的压降小(仅 1OOmV)，所以电路的效率>95%；有过流状态指示；电路简单、无需调整；若都采纳贴片式元器件占印制板面积较小。关键词：霍尔传感器；AT89C51；过流保护ABSTRACTIn this paper, the uninterruptible power supply to the Holzer sensor and AT89C51 SCM as the core, the device with overcurrent protection by the use of a Holzer effect of current detection and design. The device extension A/D conversion interface in chip, system with ADC0804 converter, current detection device using ACS712 Holzer sensor.On the hardware basis, realize the startup and read on the ADC0804 chip of the write operation, to complete the DC current signal from the ACS712 A/D conversion work, when the A/D is finished, the ADC0804 sends a signal to the CPU, CPU digital conversion after the treatment,...
