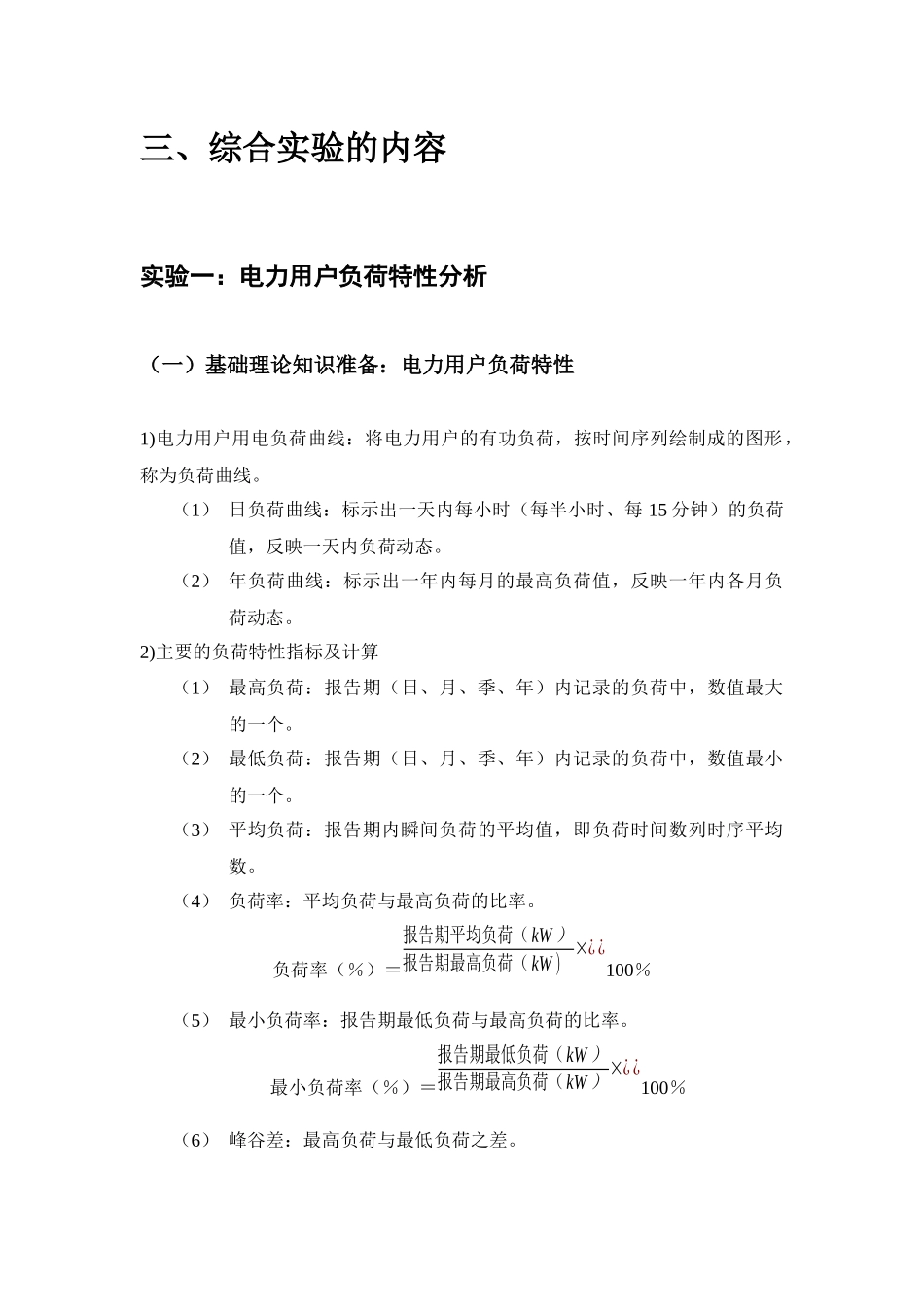

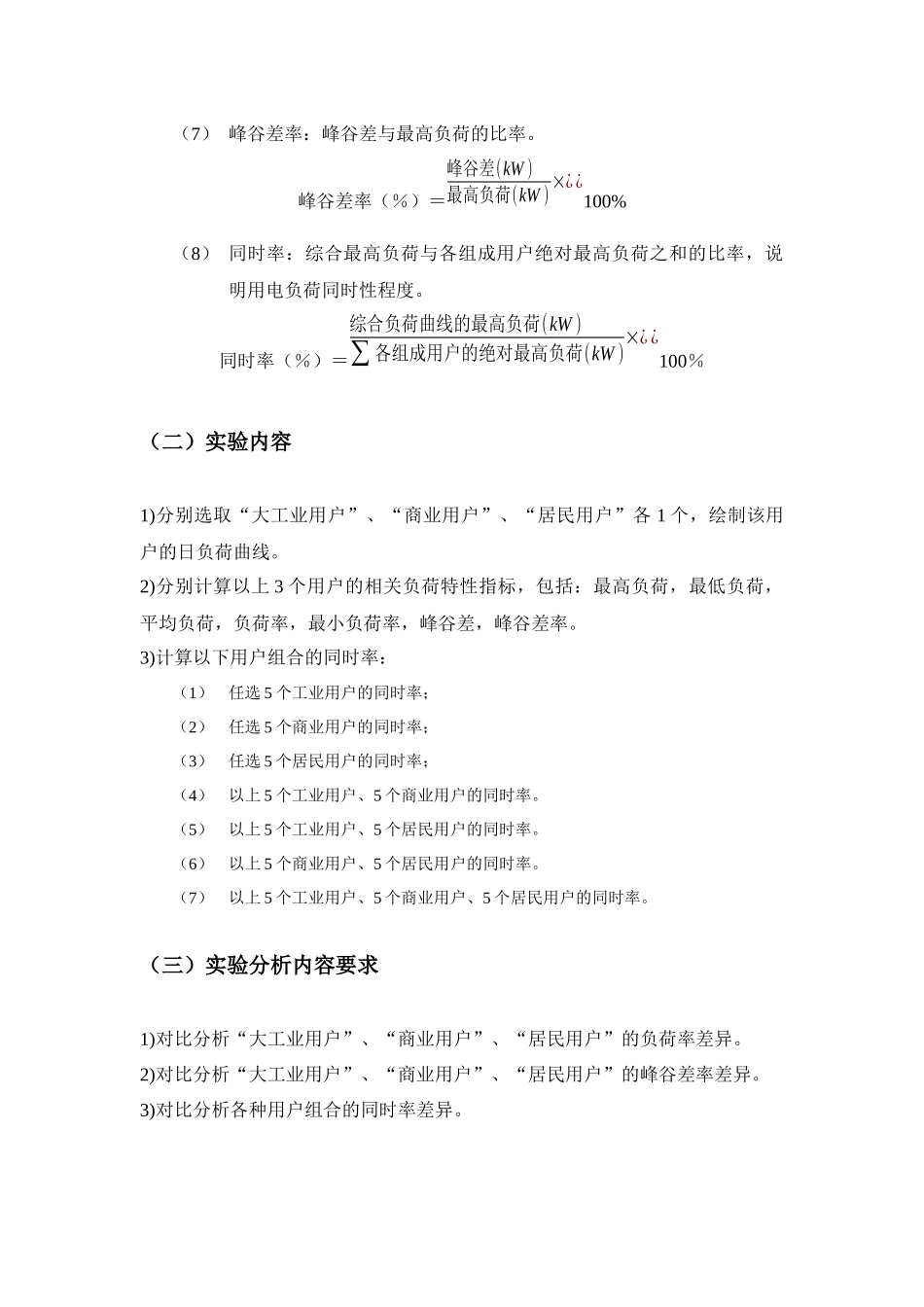

电力零售仿真实验教学指导书一、综合实验的概述1． 目的：培育学生对电力销售环节的分析能力，掌握电力零售的相关知识。2． 使用的工具：零售市场仿真实验软件3． 基本要求：掌握电力销售环节的交易模型；销售电价的分类；电费计算；分析不同负荷特性的电力用户执行不同电价类别的差异。4． 考核办法：总成绩=出勤情况+设计报告+面试成绩5． 参考教材：区域电力市场电价机制 张粒子、郑华 北京：中国电力出版社, 2024二、综合实验的要求1． 根据各类用户负荷数据，掌握用户负荷特性分析方法。2． 掌握销售电价中的电价结构。3． 掌握各类电价制度的电费结算模型。4． 掌握各类电价制度的特点、适用的用户范围。5． 对 EXCEL 的掌握：打开文件、保存文件、另存文件；读取计算数据；制作分析表格；根据分析数据制作展示图。三、综合实验的内容实验一：电力用户负荷特性分析（一）基础理论知识准备：电力用户负荷特性1)电力用户用电负荷曲线：将电力用户的有功负荷，按时间序列绘制成的图形，称为负荷曲线。（1） 日负荷曲线：标示出一天内每小时（每半小时、每 15 分钟）的负荷值，反映一天内负荷动态。（2） 年负荷曲线：标示出一年内每月的最高负荷值，反映一年内各月负荷动态。2)主要的负荷特性指标及计算（1） 最高负荷：报告期（日、月、季、年）内记录的负荷中，数值最大的一个。（2） 最低负荷：报告期（日、月、季、年）内记录的负荷中，数值最小的一个。（3） 平均负荷：报告期内瞬间负荷的平均值，即负荷时间数列时序平均数。（4） 负荷率：平均负荷与最高负荷的比率。负荷率（％）＝报告期平均负荷（kW ）报告期最高负荷（kW )׿ ¿100％（5） 最小负荷率：报告期最低负荷与最高负荷的比率。最小负荷率（％）＝报告期最低负荷（kW ）报告期最高负荷（kW ）׿ ¿100％（6） 峰谷差：最高负荷与最低负荷之差。（7） 峰谷差率：峰谷差与最高负荷的比率。峰谷差率（％）＝峰谷差(kW )最高负荷(kW ) ׿ ¿100%（8） 同时率：综合最高负荷与各组成用户绝对最高负荷之和的比率，说明用电负荷同时性程度。同时率（％）＝综合负荷曲线的最高负荷(kW )∑ 各组成用户的绝对最高负荷(kW )׿ ¿100％（二）实验内容1)分别选取“大工业用户”、“商业用户”、“居民用户”各 1 个，绘制该用户的日负荷曲线。2)分别计算以上 3 个用户的相关负荷特性指标，包括：最高负荷，最低负荷，平均负荷，负荷...
