电力系统潮流计算课设论文

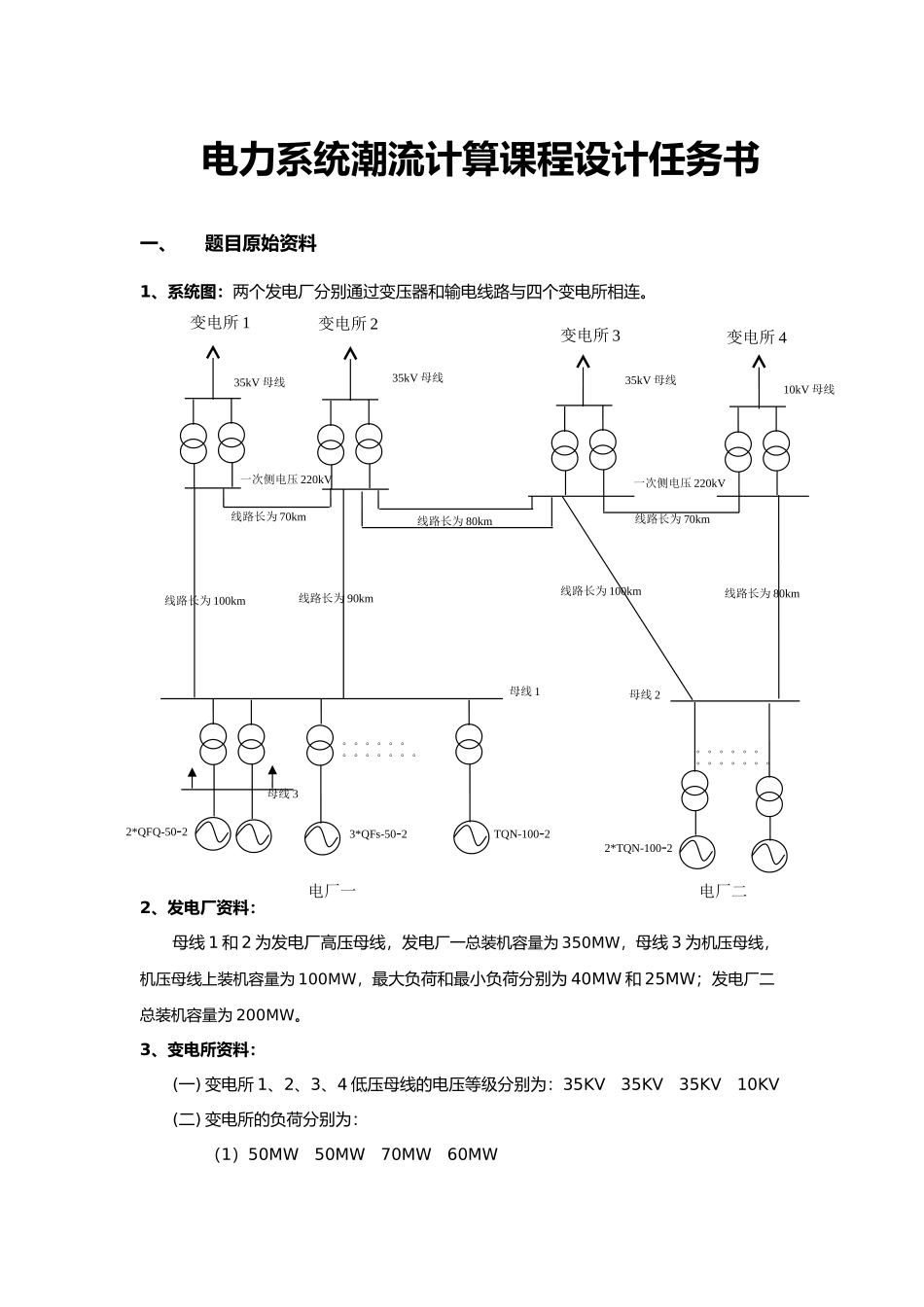

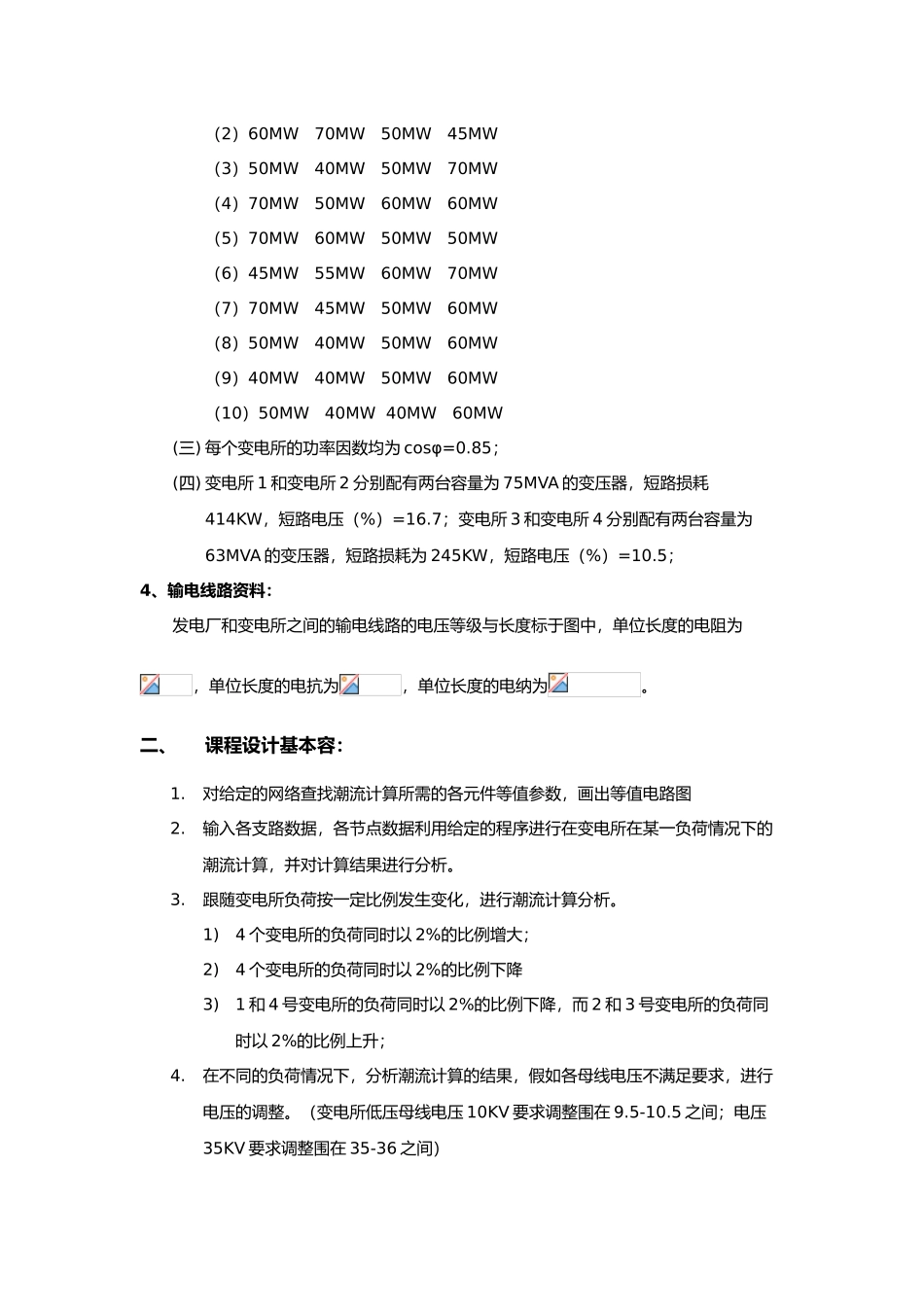

变电所 1变电所 2变电所 3变电所 435kV 母线35kV 母线35kV 母线10kV 母线一次侧电压 220kV一次侧电压 220kV母线 1母线 3母线 2线路长为 100km线路长为 90km线路长为 80km线路长为 100km线路长为 80km2*QFQ-50-23*QFs-50-2TQN-100-22*TQN-100-2。。。。。。。。。。。。。线路长为 70km。。。。。。。。。。。。。线路长为 70km电力系统潮流计算课程设计任务书一、题目原始资料1、系统图：两个发电厂分别通过变压器和输电线路与四个变电所相连。2、发电厂资料：母线 1 和 2 为发电厂高压母线，发电厂一总装机容量为 350MW，母线 3 为机压母线，机压母线上装机容量为 100MW，最大负荷和最小负荷分别为 40MW 和 25MW；发电厂二总装机容量为 200MW。3、变电所资料：(一) 变电所 1、2、3、4 低压母线的电压等级分别为：35KV 35KV 35KV 10KV(二) 变电所的负荷分别为：（1）50MW 50MW 70MW 60MW 电厂一电厂二（2）60MW 70MW 50MW 45MW （3）50MW 40MW 50MW 70MW （4）70MW 50MW 60MW 60MW （5）70MW 60MW 50MW 50MW（6）45MW 55MW 60MW 70MW（7）70MW 45MW 50MW 60MW（8）50MW 40MW 50MW 60MW（9）40MW 40MW 50MW 60MW（10）50MW 40MW 40MW 60MW(三) 每个变电所的功率因数均为 cosφ=0.85；(四) 变电所 1 和变电所 2 分别配有两台容量为 75MVA 的变压器，短路损耗414KW，短路电压（%）=16.7；变电所 3 和变电所 4 分别配有两台容量为63MVA 的变压器，短路损耗为 245KW，短路电压（%）=10.5；4、输电线路资料：发电厂和变电所之间的输电线路的电压等级与长度标于图中，单位长度的电阻为，单位长度的电抗为，单位长度的电纳为。二、课程设计基本容：1.对给定的网络查找潮流计算所需的各元件等值参数，画出等值电路图2.输入各支路数据，各节点数据利用给定的程序进行在变电所在某一负荷情况下的潮流计算，并对计算结果进行分析。3.跟随变电所负荷按一定比例发生变化，进行潮流计算分析。1)4 个变电所的负荷同时以 2%的比例增大；2)4 个变电所的负荷同时以 2%的比例下降3)1 和 4 号变电所的负荷同时以 2%的比例下降，而 2 和 3 号变电所的负荷同时以 2%的比例上升；4.在不同的负荷情况下，分析潮流计算的结果，假如各母线电压不满足要求，进行电压的调整。（变电所低压母线电压 10KV 要求调整围在 9.5-10.5 之间；电压35KV 要求调整围在 35-36 ...
